Thermometer YDTC-13

Термометр осуществляет измерения в диапазоне от -55 до +125 °C (-67..+257 °F) с абсолютной погрешностью измерения ±0,5 °C.

Датчик размещен снаружи корпуса на гибком проводе длиной 95 см, заключенном в герметичную оболочку из нержавеющей стали, и может использоваться для измерения температуры газов или жидкостей. При необходимости длину провода можно увеличить до 100 метров. Термометр может быть настроен пользователем для отображения данных как "Температура воздуха" (заводская настройка), "Температура воды", "Температура в холодильнике", "Температура в машинном отделении", "Температура в ящике для приманки" и т. д.

Разрешение вывода данных о температуре в сеть NMEA 2000 составляет 0,01 °C, абсолютная точность измерения составляет ±0.5°C. Для измерения очень высоких температур мы рекомендуем наш Датчик температуры выхлопных газов YDGS-01, однако его точность значительно ниже. Для измерения температуры воздуха вы можете выбрать наш Датчик влажности YDHS-01, который также предоставит вам данные об относительной влажности и расчетной температуре точки росы.

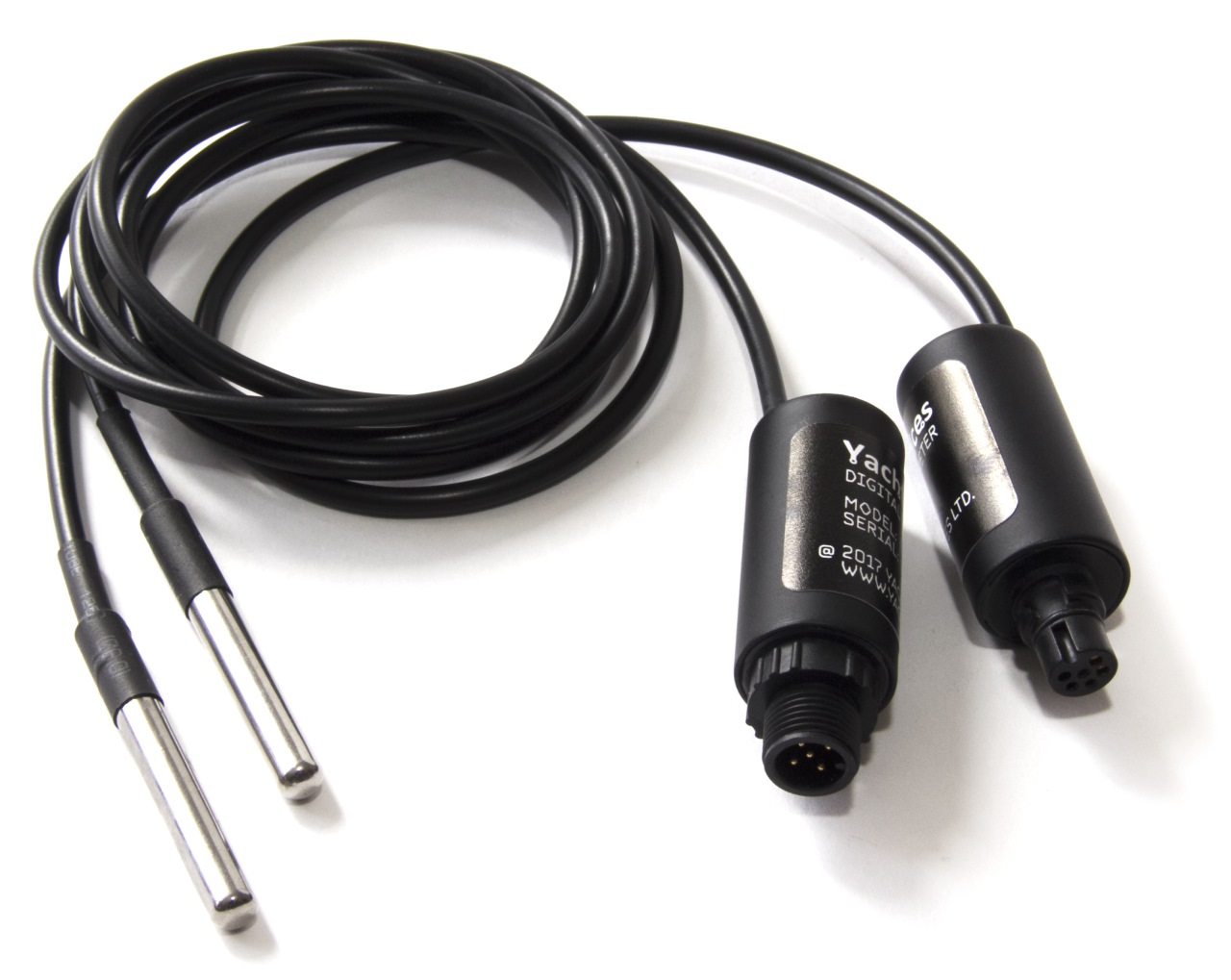

Рисунок 1. Цифровые термометры YDTC-13R и YDTC-13N

Термометр работает по принципу "подключи и работай". Достаточно подключить его к NMEA 2000, чтобы получать показания на любом картплоттере, совместимом с NMEA 2000 или дисплее приборов. Его можно использовать для мониторинга холодильников и морозильников, емкостей для наживки, температуры воздуха или моря. На судне одновременно может использоваться до 50 устройств; это ограничение установлено спецификацией сети.

Пользователь может настроить термометр на включение или выключение определенных каналов Блок управления нагрузками YDCC-04. Например, он может автоматически включать морской водяной насос, когда температура в садке для живой рыбы становится слишком высокой, а также выключать его, когда температура возвращается к норме (подробности см. в разделе VIII руководства).

Данные измерений за последние 48 часов хранятся в оперативной памяти устройства и могут быть извлечены с помощью совместимого программного обеспечения или оборудования для предоставления пользователю данных истории.

Все наши датчики поддерживают обновление прошивки и три метода программирования (настройки); подробности см. в этой статье. Самый простой способ — использовать специальную строку описания настроек, которую можно ввести для устройства в некоторых современных моделях картплоттеров или в специальном программном обеспечении. Здесь вы можете посмотреть видео о том, как запрограммировать Humidity Sensor с помощью программы CAN Log Viewer, программирование термометра осуществляется аналогичным образом.

Посмотрите наше старое видео с обзором устройств, установкой на парусной яхте и настройкой с помощью картплоттера Raymarine C90W. Это непростой способ, но он работает практически везде и не требует специального оборудования. При настройке термометра тип данных "Температура воздуха" (заводская настройка) меняется на "Температура воды", "Температура в холодильнике" и т. д.

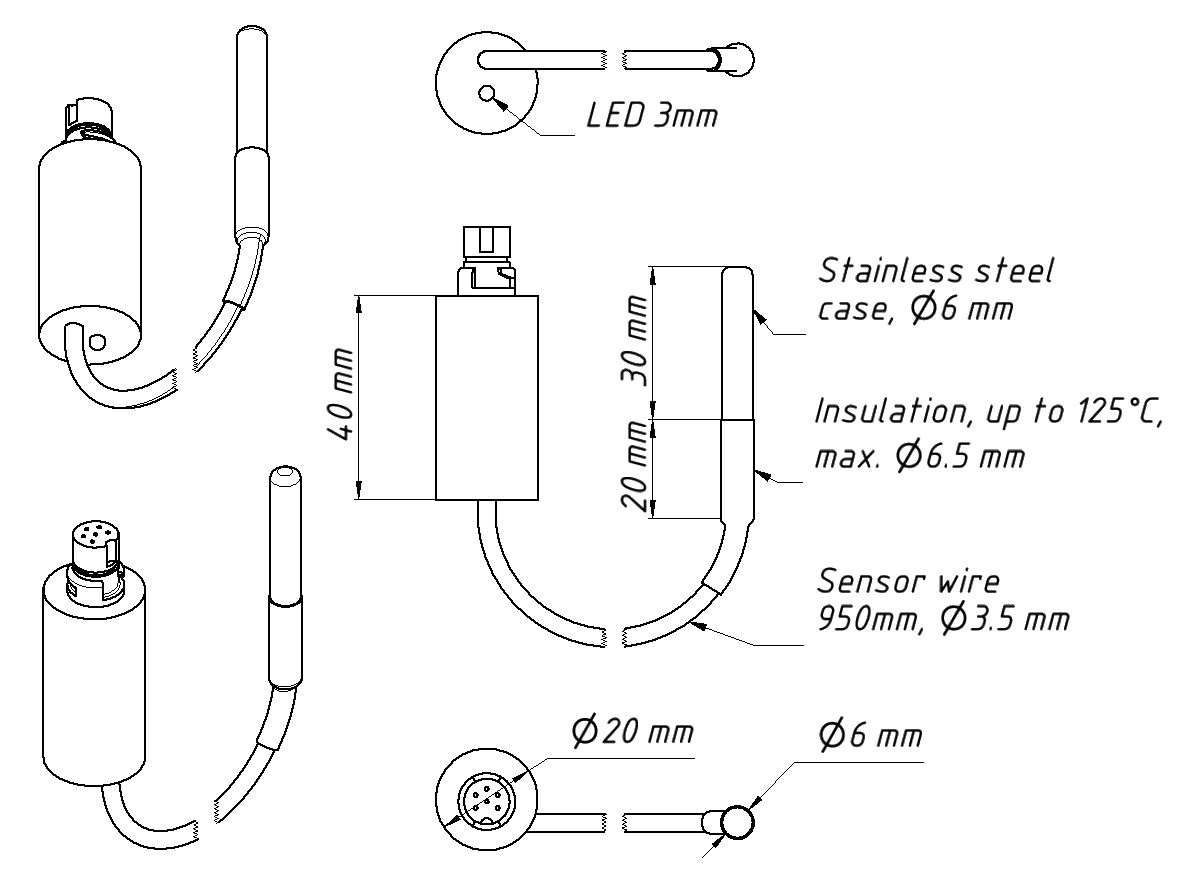

Рисунок 2. Схема YDTC-13R модели термометра

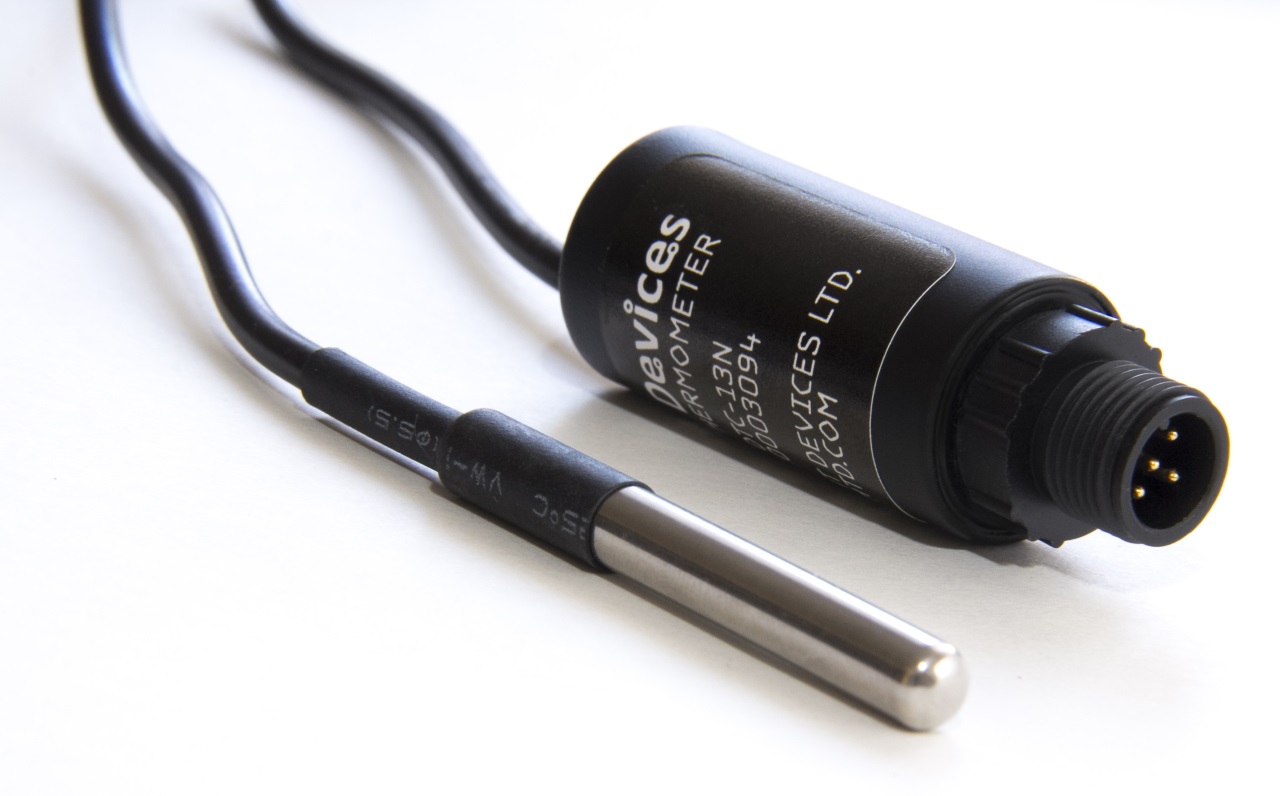

Устройство поставляется с разъемами SeaTalk NG (YDTC-13R, см. рис. 2) и NMEA 2000 Micro Male (YDTC-13N), что позволяет подключать его к сетям различных производителей без использования адаптеров. Модель устройства указана на корпусе.

На вашей шине нет свободных разъемов? Не проблема! Модели устройств, в названии которых в конце стоит индекс "T", содержат встроенный терминатор и подключаются к сети вместо терминатора. Это позволяет без дополнительных затрат подключить устройство к существующим сетям, на которых нет свободных разъемов.

Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
