Humidity Sensor YDHS-01

Датчик обеспечивает отображение показаний влажности и температуры воздуха а также расчетной температуры точки росы на картплоттерах и приборных дисплеях. Устройство работает по принципу plug and play: достаточно подключить его к магистрали NMEA 2000, чтобы показания отображались на всех картплоттерах и приборах на борту.

Этот прибор можно использовать для мониторинга погодных условий и прогнозирования тумана; для предотвращения появления плесени путем контроля поступления воды или образования конденсата в шкафчиках; а также для удаленного мониторинга жилых помещений. С поста управления можно увидеть, насколько комфортно в каюте.

Устройство оснащено высококачественным датчиком, обеспечивающим точность измерения ±2 % относительной влажности и ±0,3 °C в большей части рабочего диапазона. Рабочий диапазон составляет 0–100 % относительной влажности и –40..120 °C (–40..248 °F).

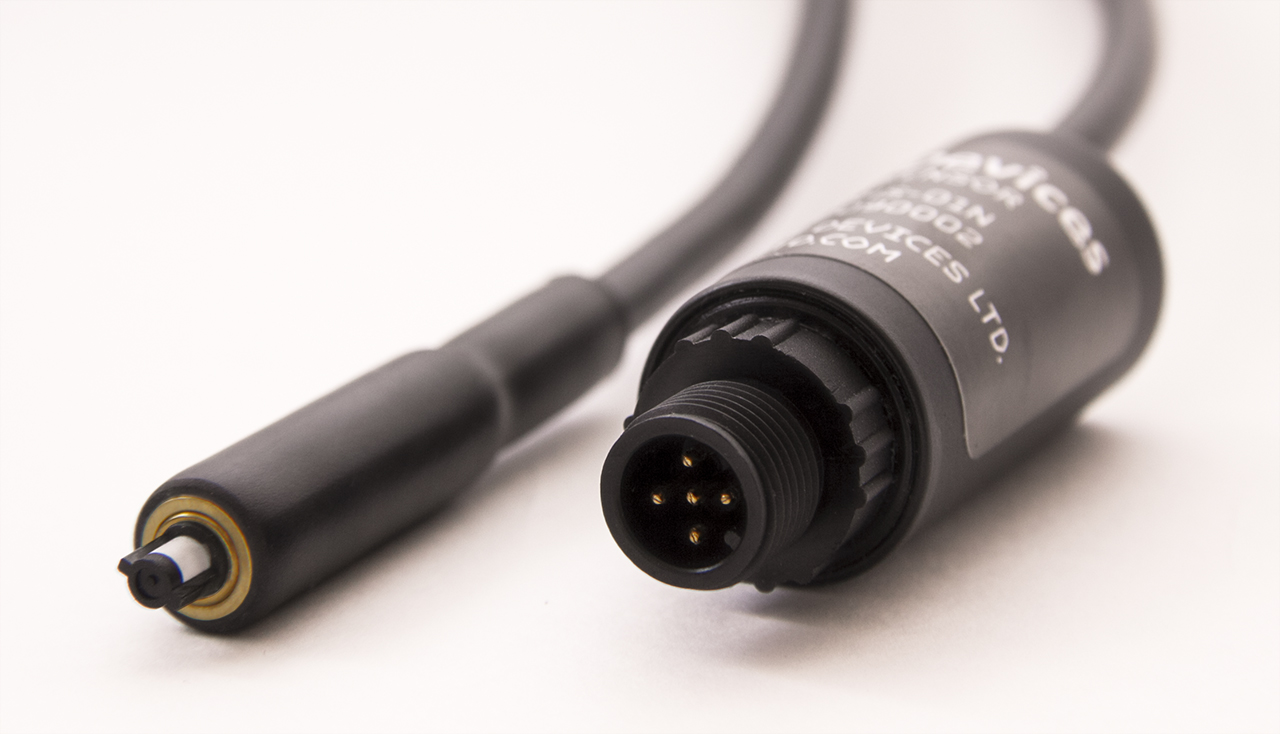

Рисунок 1. Датчик влажности YDHS-01N (подробнее)

Датчика влажности поддерживает обновление прошивки и три метода программирования (настройки); подробности см. в этой статье. Самый простой способ — использовать специальную строку описания настроек, которую можно ввести для данного устройства в некоторых современных моделях картплоттеров или в специальном программном обеспечении. Здесь вы можете посмотреть видео о том, как настроить датчик влажности и обновить прошивку с помощью бесплатного программного обеспечения CAN Log Viewer.

Устройство можно настроить на отображение температуры и влажности воздуха внутри (в салоне, каютах) или снаружи. Также поддерживается настройка экземпляров данных. Например, параметр «Внутренняя влажность» с экземплярами данных 0, 1, 2 может отображать влажность в салоне, а также в носовой и кормовой каютах. Картплоттеры с заводскими настройками обычно могут отображать только одно значение с экземпляром данных 0, однако производители могут предоставлять дилерам и профессиональным установщикам внутренние инструменты для настройки экранов картографов. Это позволяет устанавливать десятки датчиков влажности в одной сети.

Датчик влажности может быть настроен пользователем для включения или выключения определенных каналов Блока управления нагрузками YDCC-04. Он реагирует на температуру воздуха, относительную влажность, а также на разницу между температурой воздуха и температурой точки росы. Другими словами, он может обеспечить вентиляцию вашей лодки, когда это необходимо, или включить радар при приближении тумана (подробности см. в разделе X Руководства пользователя).

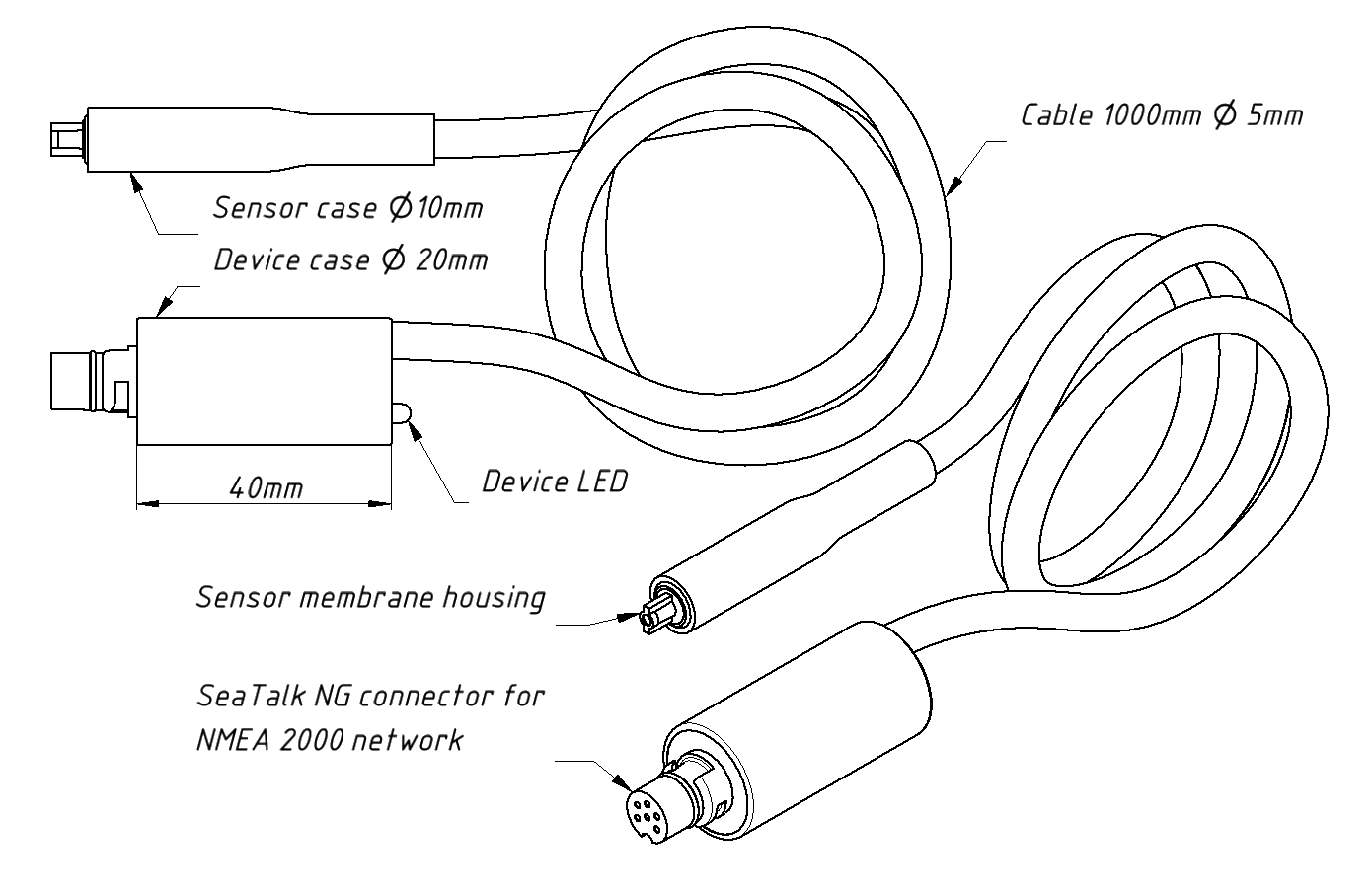

Рисунок 2. Схема модели Датчика влажности YDHS-01R

Устройство поставляется с разъемами SeaTalk NG (см. Рисунок 2) и NMEA 2000 Micro Male (см. Рисунок 1), что позволяет подключать его к сетям разных производителей без каких-либо адаптеров. Модель устройства указана на корпусе.

Данный продукт сертифицирован NMEA. Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
