Circuit Control YDCC-04
Устройство содержит четыре бистабильных реле, которыми можно управлять с подключенных к устройству кнопок со светодиодной индикацией, или при помощи стандартных сообщений NMEA.
Устройство "Блок управления нагрузками" содержит четыре реле с фиксацией (бистабильных реле), которыми можно управлять с помощью подключенных кнопок управления со светодиодными индикаторами или по протоколу NMEA 2000 посредством стандартных сообщений.
Модуль "Блок управления нагрузками" является ключевым компонентом нашей системы цифровой коммутации. Помимо подключенных кнопок, управление нагрузками может осуществляться с современных картплоттеров, посредством "виртуальных кнопок" на Web Gauges нашего Сетевого шлюза NMEA 2000-в-WiFi, либо автоматически — на основе показаний наших датчиков. Для организации дополнительных постов управления с дублирующими физическими кнопками и индикацией используйте модуль "Выносной пост управления" YDSC-04.
На приведенной выше схеме показано, как поплавковый выключатель и трюмная помпа подключены к Блоку управления нагрузками. 16-миллиметровая кнопка со встроенным светодиодом переключает помпу между ручным и автоматическим режимами, а также отображает ее текущее состояние. Управлять помпой также можно со смартфона. На экране открыта страница Web Gauges Сетевого шлюза NMEA 2000-в-WiFi (подключенного к двухстороннему разъему NMEA 2000). Кроме того, управление помпой может осуществляться с помощью кнопок, подключенных к Выносному посту управления, который также подсоединен к двухстороннему разъему NMEA 2000.
Выводы устройства приведены в Приложении C. Электрические характеристики Блока управления нагрузками:
- четыре канала: два с нормально разомкнутыми контактами (ON-OFF) и два с переключающими контактами;
- защелкивающиеся (бистабильные) реле потребляют электроэнергию только в процессе переключения и сохраняют свое последнее состояние после отключения питания устройства;
- максимальный постоянный ток нагрузки на канал составляет 10 А, пиковый — 20 А (4 секунды, скважность 10%);
- способный коммутировать нагрузки постоянного (DC) и переменного (AC) тока напряжением до 400 В;
- высоковольтная изоляция с нагрузкой — 5000 ВRMS;
- среднее потребление устройства составляет всего 30 мА.
Рисунки 1-4. Примеры работы системы (используйте слайдер).
Блок управления нагрузками может работать параллельно с другими блоками и управляться с нескольких Выносных постов управления, имеющих совпадающий номер банка (в сети NMEA 2000 допускается использование 252 уникальных номеров банков). В одной сети NMEA 2000 может сосуществовать несколько независимых цифровых коммутационных систем (с разными номерами банков). Используйте ползунок, показанный на приведенной выше диаграмме, чтобы посмотреть примеры цифровых коммутационных систем.

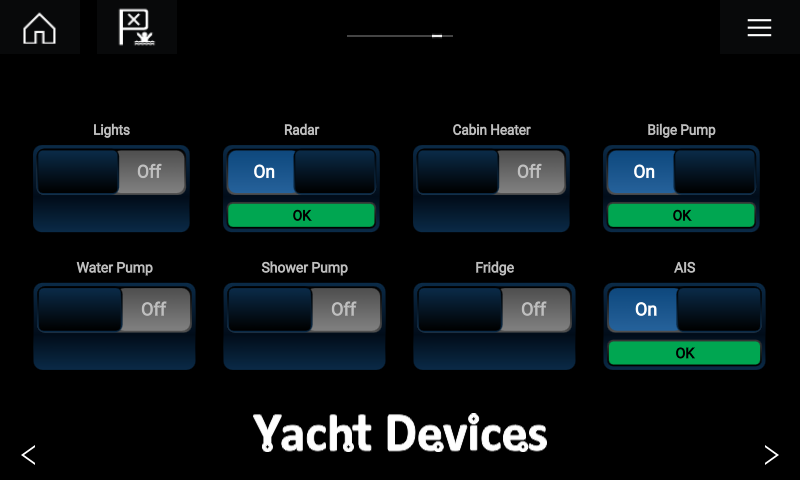

Рисунок 5. Raymarine Axiom 7" с двумя модулями YDCC
Вы можете управлять нагрузками, подключенными к модулю "Блок управления нагрузками" (требуется прошивка версии 1.01 или выше) с большинства современных картплоттеров, поддерживающих систему CZone. В их число входят картплоттеры Garmin, Lowrance, Simrad, B&G, Furuno, а также новейшие модели Raymarine (серии Axiom, eS и gS). Нажмите здесь, чтобы настроить ваш многофункциональный дисплей (МФД). Устройства цифровой коммутации EmpirBus (поддерживаемые в старых моделях МФД Raymarine) на данный момент не поддерживаются.
Модули "Блок управления нагрузками" и "Выносной пост управления" спроектированы таким образом, чтобы обеспечивать совместимость с дисплеями и релейными модулями производства Oceanic Systems, Offshore Systems, Chetco Digital, Maretron (см. стр. 27 руководства пользователя) и Carling Tech, а также с другими устройствами цифровой коммутации стандарта NMEA 2000, управление которыми осуществляется посредством стандартных сообщений NMEA 2000 PGN 127501 «Binary Status Report» и PGN 127502 «Binary Switch Control».
Преимущества продукта:
- совместим с широким спектром оборудования, включая современные картплоттеры;
- вы можете выбрать любые кнопки — с мгновенным или фиксируемым действием, — которые будут гармонировать с интерьером вашей лодки;
- для установки не требуются специальные знания, программное или аппаратное обеспечение;
- цена и размеры подходят для малых судов;
- допускается любой тип нагрузки (переменный ток, постоянный ток, аудио);
- нет нагрева, нет дополнительного энергопотребления;
- продукт, полностью соответствующий стандарту NMEA 2000, совместимый с ним и сертифицированный NMEA;
- высоковольтная развязка с нагрузкой;
- поддерживаются обновления прошивки, доступно бесплатное программное обеспечение для ПК (требуется Wi-Fi или Сетевой шлюз NMEA 2000-в-USB).
Короткая
видеопрезентация (Английская версия) для цифровых коммутационных устройств "Блок управления нагрузками" и других Yacht Devices (Выносной пост управления, умные датчики, Wi-Fi шлюз)
от Kiel Nautic на выставке Dusseldorf Boat Show 2019 (Немецкая версия здесь).

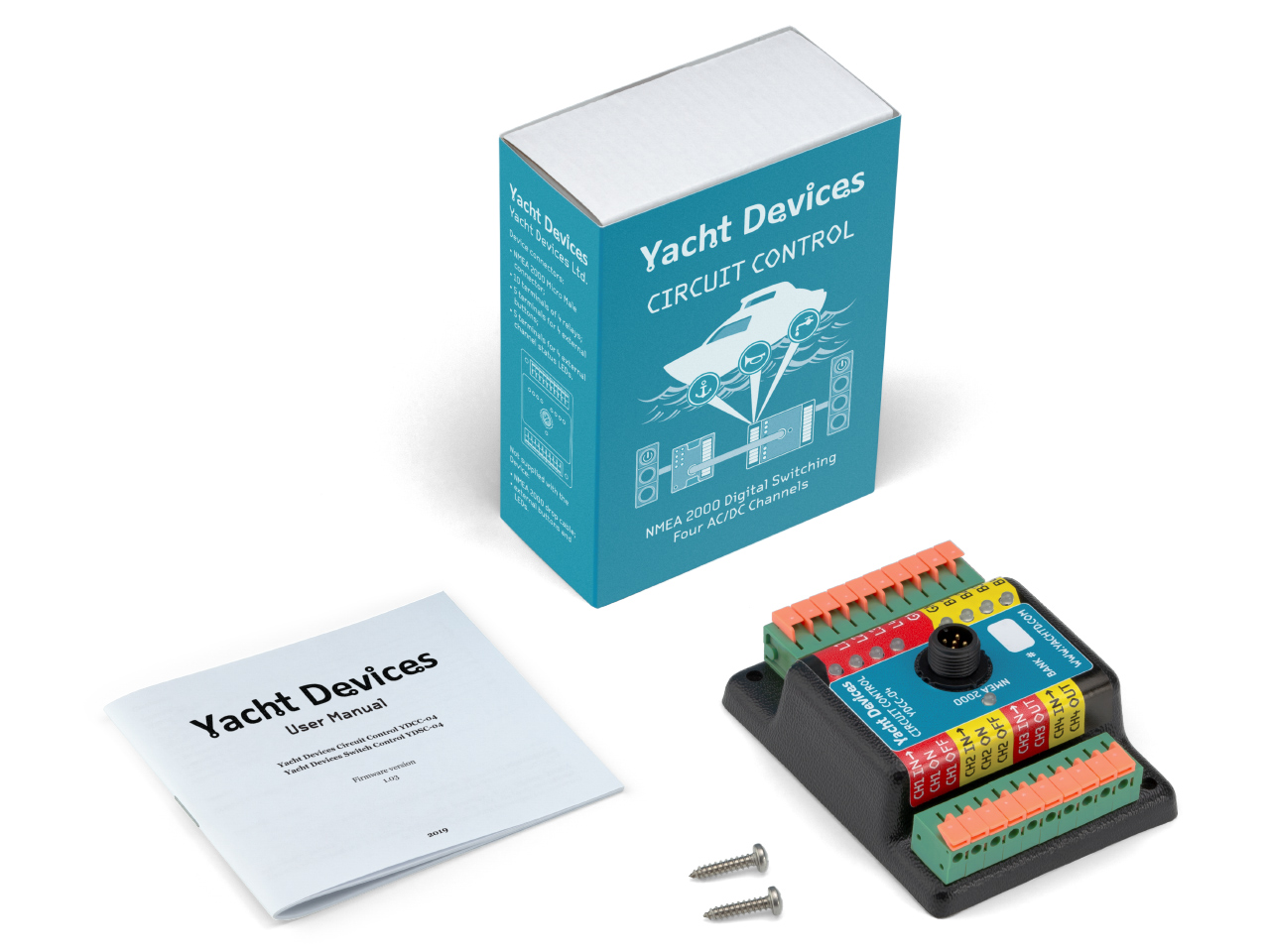

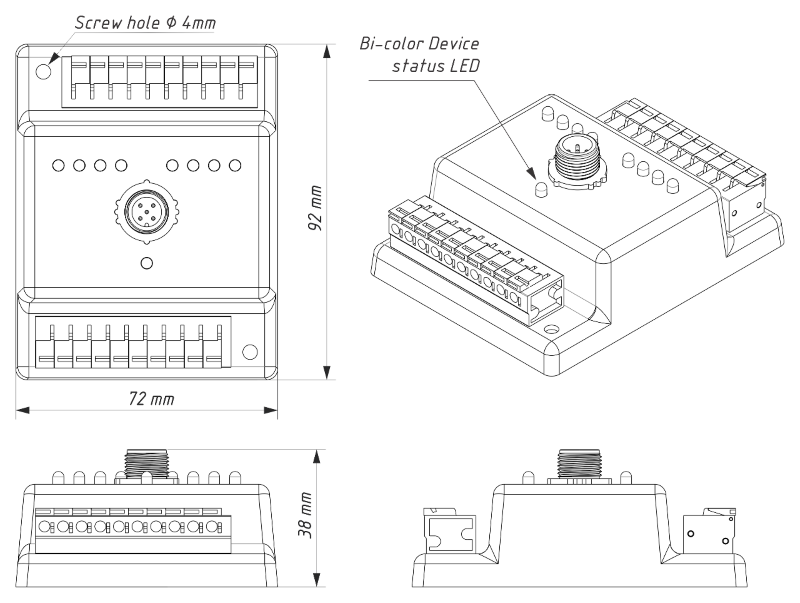

Рисунок 5. Блока управления нагрузками YDCC-04 (см. фотографии)
Схема подключения устройств приведена в Приложении C. Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
