USB Gateway YDNU-02
Шлюз USB позволяет подключить к сети NMEA 2000 ПК, ноутбук или планшет с ОС Microsoft Windows, Mac OS или Linux. Программы для морской навигации, установленные на ПК, смогут получать данные из сети NMEA 2000, включая курс, скорость, координаты, направление и скорость ветра, глубину, сообщения системы AIS от других судов и самолётов, а также другие данные.
Данный шлюз позволяет просматривать данные из морской цифровой сети NMEA 2000 на персональном компьютере, ноутбуке или планшете под управлением Microsoft Windows, Mac OS или Linux. С его помощью вы получаете доступ к данным морской сети — включая курс судна, скорость, координаты, скорость и направление ветра, глубину, сообщения AIS от судов и летательных аппаратов, а также другие навигационные данные — непосредственно в таких компьютерных приложениях, как OpenCPN, Expedition, Coastal Explorer, Polar View, OpenSkipper и др.
Устройство функционирует как двунаправленный шлюз, что позволяет также передавать сообщения из компьютерных приложений в сеть NMEA 2000. Это дает возможность, например, отправлять данные AIS с USB-приемника, подключенного к ПК, на картплоттер, а также осуществлять управление автопилотом и другим судовым оборудованием. Кроме того, поддерживается использование ПК в качестве преобразователя из NMEA 0183 в NMEA 2000 — при условии, что к одному из других портов компьютера подключено оборудование стандарта NMEA 0183.

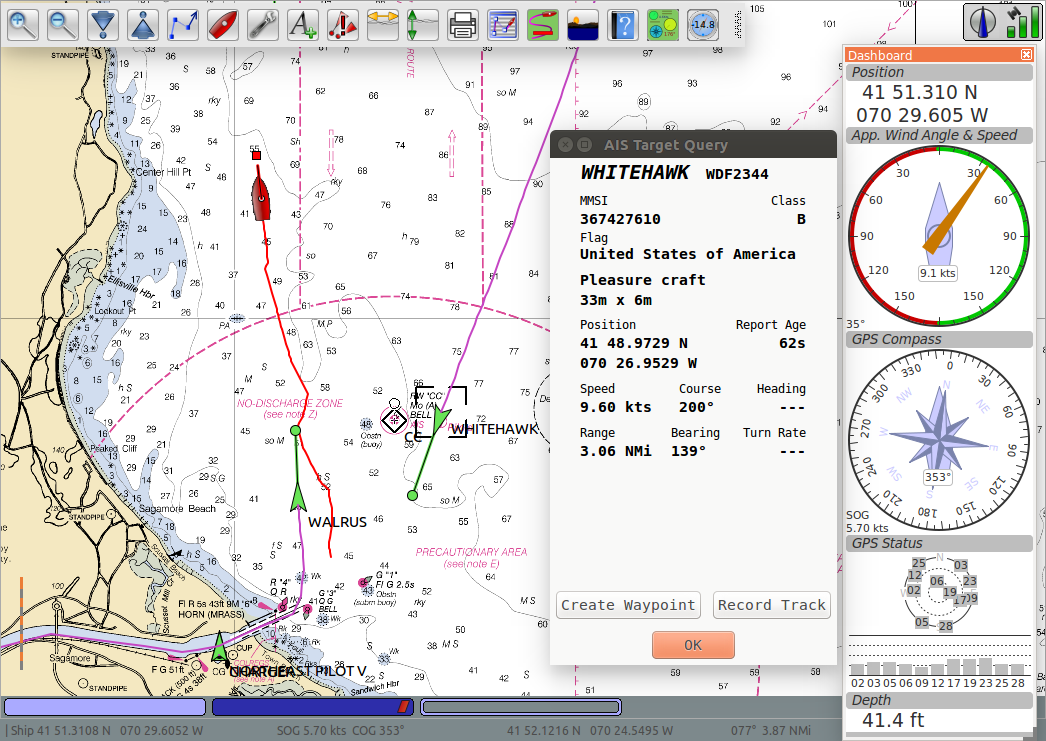

Рисунок 1. Бесплатная навигация на ПК: бесплатная OpenCPN с бесплатными картами на бесплатной ОС Linux.
Устройство может быть настроено для работы в одном из следующих режимов:
- 0183. В этом режиме устройство выполняет преобразование из NMEA 2000 (бинарный протокол) в NMEA 0183 (текстовый протокол) и наоборот. NMEA 0183 — это очень старый и чрезвычайно популярный протокол, поддерживаемый практически всеми программными приложениями для морских ПК. Преобразование из NMEA 2000 охватывает все значимые данные, включая информацию от систем AIS и автопилота.
- N2K. Устройство передает все сообщения из сети NMEA 2000 на ПК и обратно в бинарном формате, а также совместимо с Coastal Explorer, Expedition, Polar View, OpenSkipper и рядом других программ для морской навигации.
- RAW. Устройство передает все сообщения из сети NMEA 2000 на ПК (и наоборот) в удобочитаемом текстовом формате — аналогичном тому, который используется в логах NMEA 2000 на картплоттерах. Этот формат может быть полезен для диагностики сети или при разработке собственных приложений. Поддерживается в Expedition версии 10.7.23 и выше. Вы можете записывать сообщения в файл формата .CAN и/или отслеживать их в режиме реального времени с помощью бесплатной программы CAN Log Viewer (для Mac OS X, Windows, Linux). Записанный файл .CAN можно преобразовать в формат .DAT и обработать с помощью утилиты YDVR Converter для конвертации данных NMEA 2000 в GPX-треки, электронные таблицы и другие форматы. Разумеется, это не так удобно, как запись данных с помощью Регистратора NMEA 2000 данных, однако вполне подходит для проведения тестов, испытаний и т. п.
- AUTO. В этом режиме Устройство анализирует соединение с приложением на ПК и автоматически выбирает один из трех вышеперечисленных режимов для текущего сеанса.

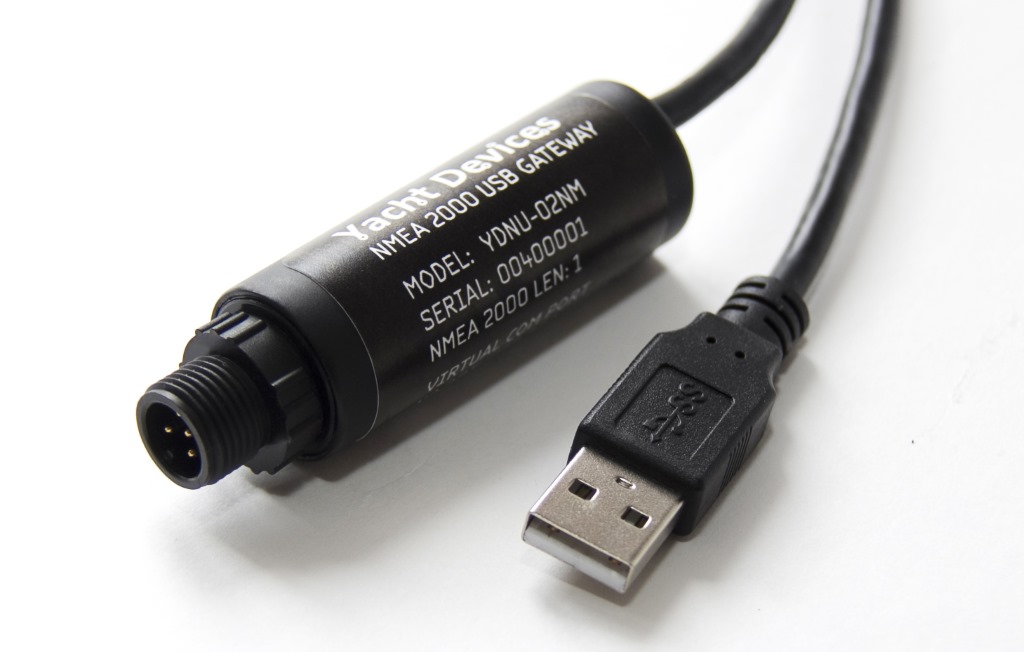

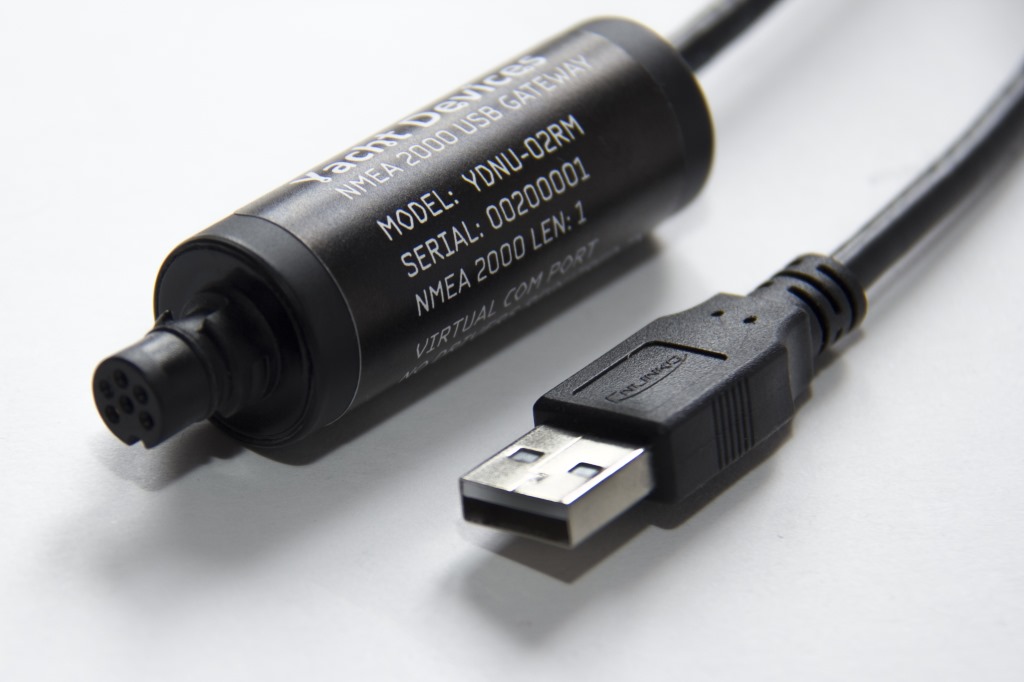

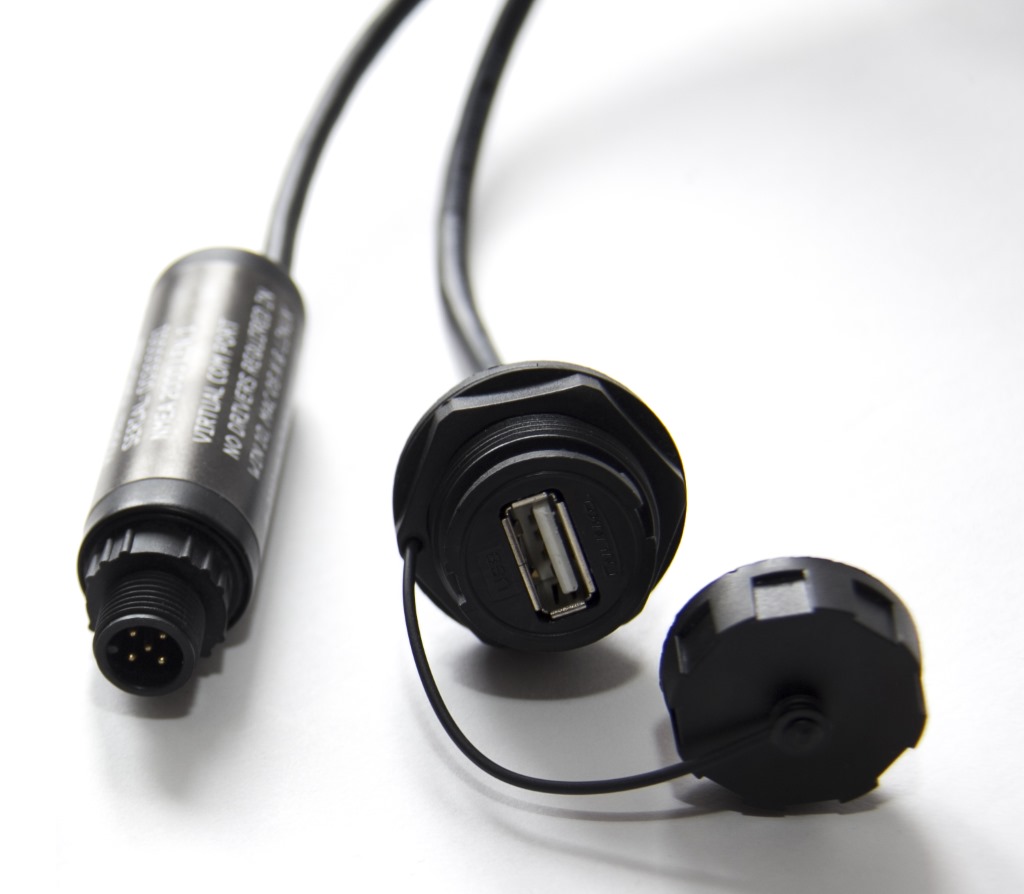

Устройство подключается к ПК посредством USB-кабеля (на фото представлены модели YDNU-02NF, YDNU-02NF, YDNU-02NM и YDNU-02RM) и совместимо со стандартом USB 1.1 и выше. На программном уровне устройство представляет собой виртуальный COM-порт (класс USB-устройств 2, подкласс 2). В операционных системах Mac OS X, Linux и Windows 10 для таких устройств не требуется установка специального драйвера — операционная система автоматически использует системный драйвер. В более ранних версиях Microsoft Windows потребуется установить драйвер.
Рисунок 2. Оснащен разъемом USB Type-A (гнездо или штекер) — (см. дополнительные фото)
Устройство не требует установки какого-либо специального программного обеспечения. Выбор предпочтительного режима работы или запуск записи диагностических данных можно выполнить с помощью командной строки операционной системы. Для обновления встроенного ПО достаточно отправить файл обновления на порт устройства, используя команду «copy» (в MS-DOS и Microsoft Windows) или «cp» (в Linux и Mac OS X). С помощью любой терминальной программы можно получить доступ к сервисному меню, где доступны настройка фильтров для принимаемых и передаваемых сообщений, а также регулировка ряда других параметров.
Сетевой шлюз NMEA 2000-в-USB YDNU-02:
- может дублировать или заменять неисправные приборы, а также дополнять устаревшие;
- может передавать любые сообщения (в том числе проприетарные) между NMEA 2000 и приложением на ПК в режимах N2K и RAW;
- в режиме 0183 обеспечивает совместимость с очень старыми морскими приложениями;
- позволяет управлять Raymarine SeaTalk NG автопилотами через NMEA 0183;
- совместим с сетями NMEA 2000, J1939 и Volvo Penta EVC;
- все протоколы являются открытыми и описаны в руководстве;
- поддерживает обновление прошивки и запись диагностических данных;
- поставляется бесплатное диагностическое программное обеспечение для Microsoft Windows, Mac OS X и Linux;
- обеспечивает высоковольтную гальваническую развязку между интерфейсами NMEA 2000 и USB;
- использует водонепроницаемый USB-разъем класса защиты IP67 (не во всех моделях) для использования на открытом воздухе.

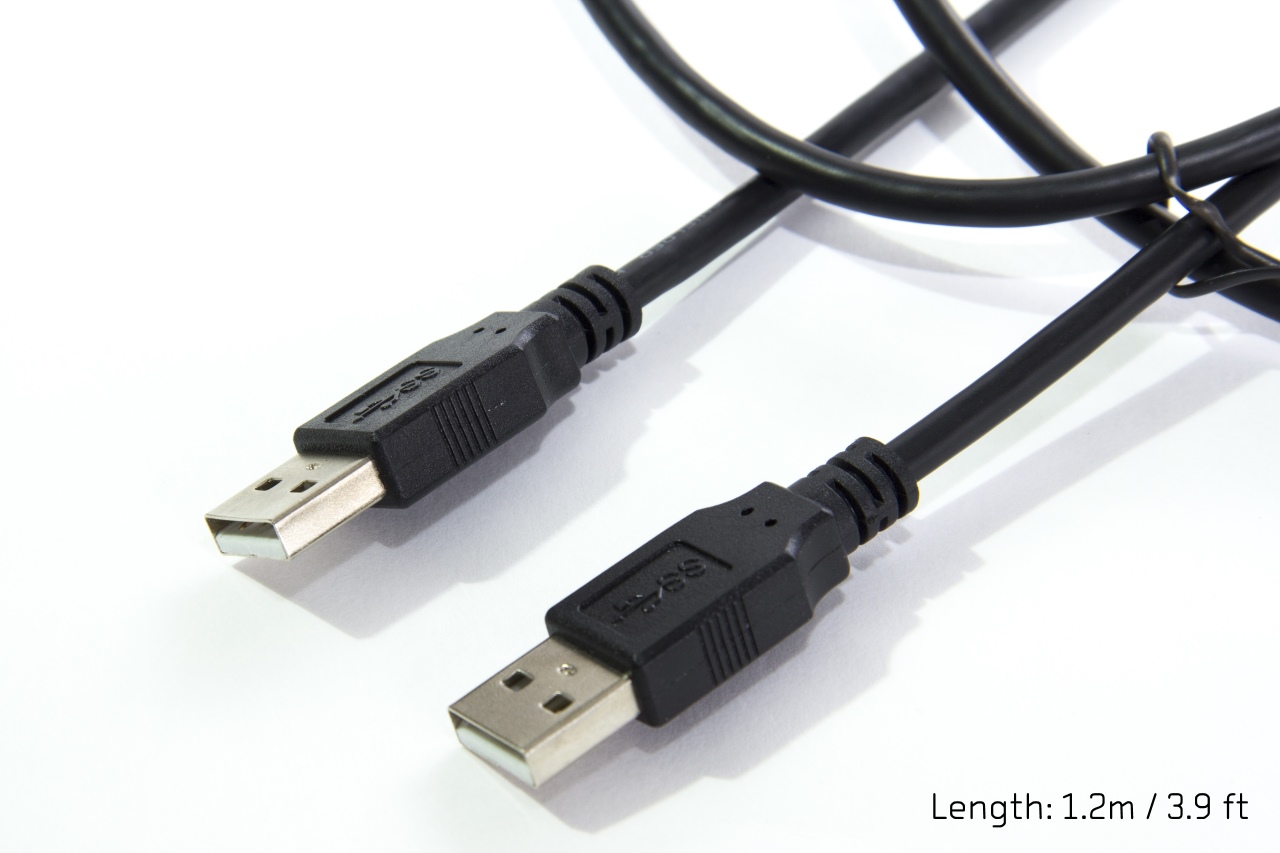

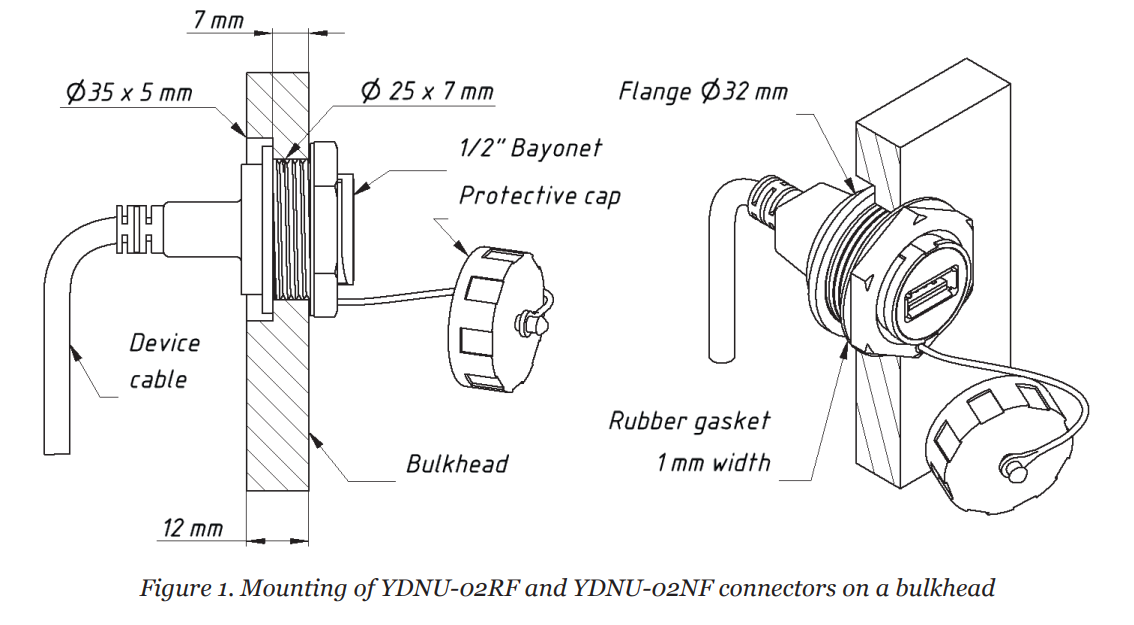

Модель с разъемом IP67 (гнездовой) хорошо подходит для монтажа на разделительной перегородке. Вы можете заказать эту модель с дополнительным кабелем USB Type A Male-Male длиной 1,2 метра (3,9 фута); на странице заказа вы можете выбрать обычный кабель или кабель с одним разъёмом типа A по стандарту IP67.
Данный шлюз предназначен для работы в сети NMEA 2000 и совместим с широким спектром оборудования, поддерживающего этот протокол. Сети Raymarine SeaTalk NG, Simrad SimNet и Furuno CAN являются фирменными версиями NMEA 2000 и отличаются лишь типом разъема. Компания Garmin использует в своих устройствах разъем NMEA 2000 Micro, который совместим с разъемом DeviceNet Micro.
Устройство поставляется с разными типами разъемов (см. Руководство пользователя), что позволяет подключать его к сетям разных производителей без каких-либо переходников.

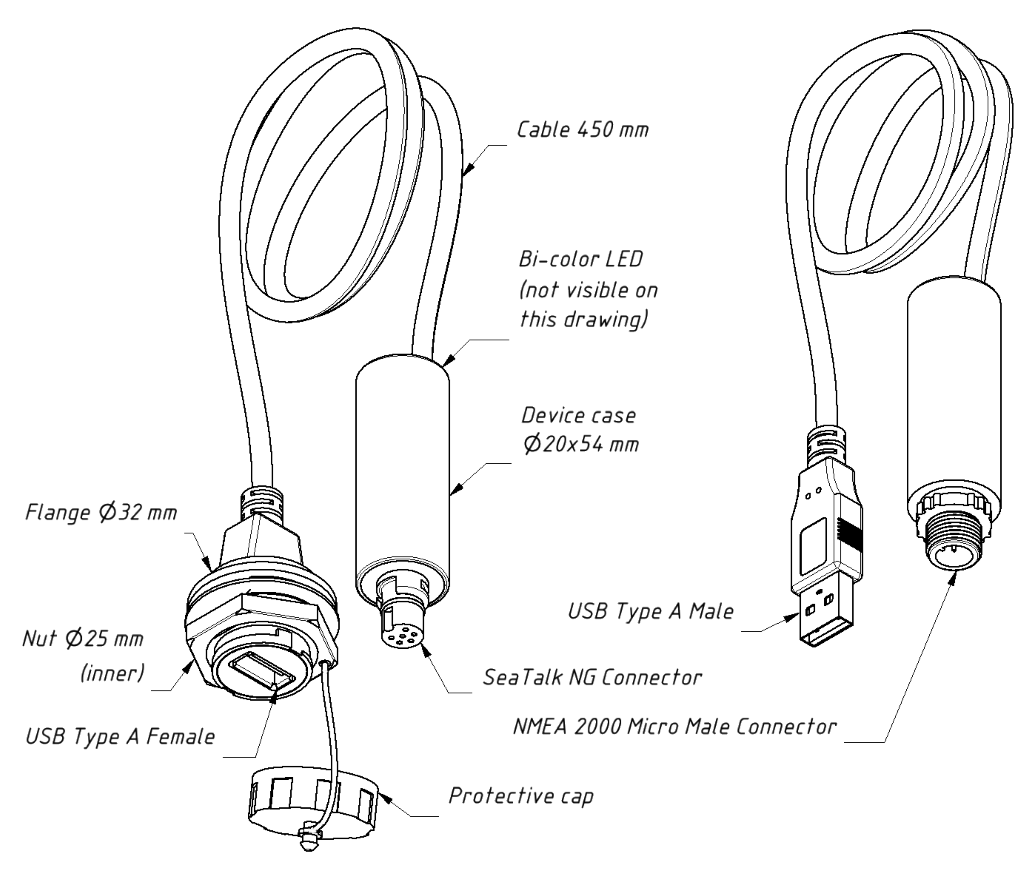

Рисунок 3. Схема моделей YDNU-02RF и YDNU-02NM моделей шлюза (см. фотографии)

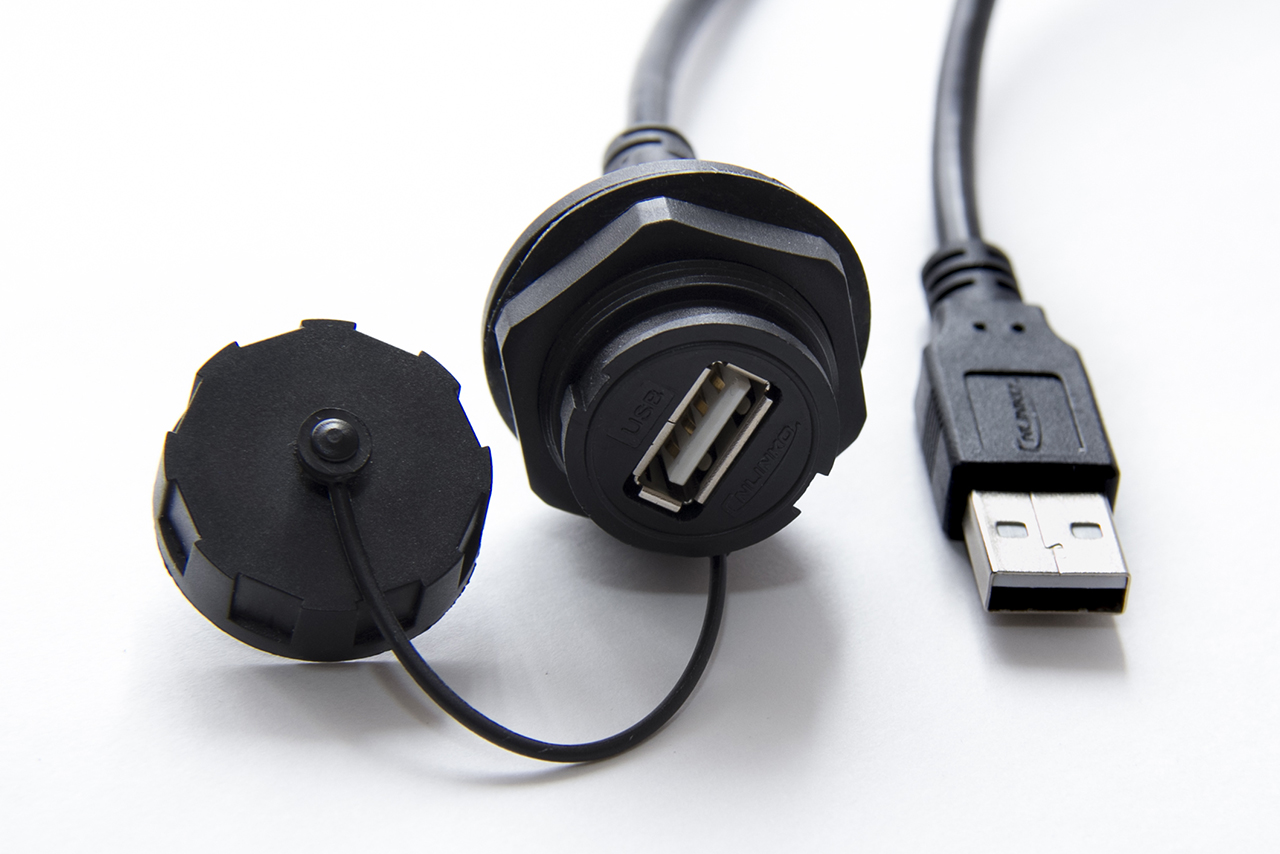

Устройство оснащено высококачественными разъемами USB типа A с позолоченными контактами. Модели, в названии которых в суффиксе присутствует буква M, оснащены штекерным разъемом и должны использоваться в сухом месте внутри салона. Эти модели предназначены для прямого подключения к USB-порту ПК (не являются водонепроницаемыми).

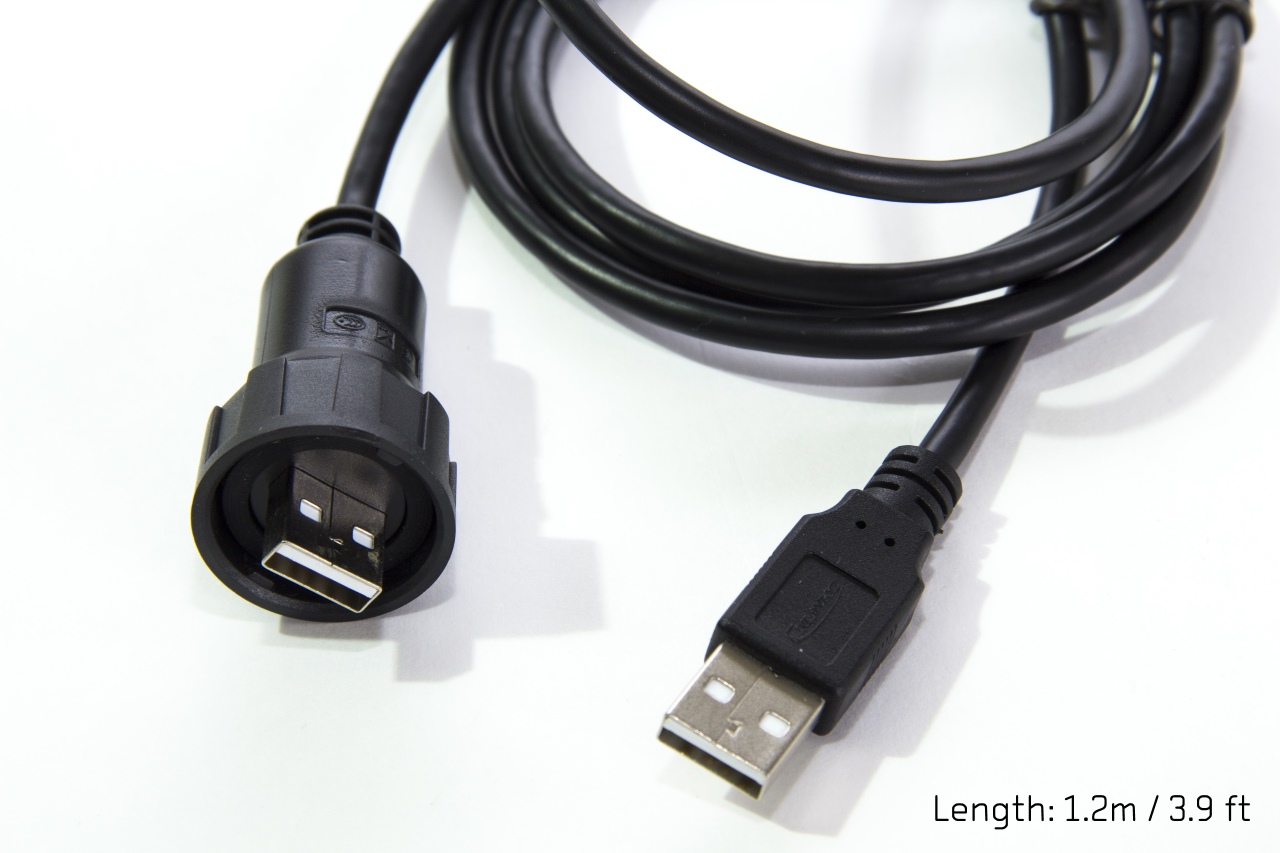

Модели с буквой F в суффиксе оснащены гнездовым разъемом с защитным колпачком и байонетным фиксатором 1/2; могут устанавливаться снаружи. Это обеспечивает водонепроницаемое соединение по стандарту IP67. Вы можете заказать эту модель с дополнительным кабелем USB Type A Male-Male длиной 1,2 метра (3,9 фута); на странице заказа вы можете выбрать обычный кабель или кабель с одним разъемом IP67.
Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
