CAN Log Viewer
Это бесплатное программное обеспечение, которое служит средством просмотра, воспроизведения, записи и конвертации журналов CAN (Controller Area Network). Оно позволяет воспроизводить ваши записи CAN или отображать на экране ПК в режиме реального времени данные, поступающие с наших USB- и Wi-Fi-шлюзов, а также выделять изменяющиеся данные.
Рисунок 1. CAN Log Viewer скриншот, (нажмите для увеличения)

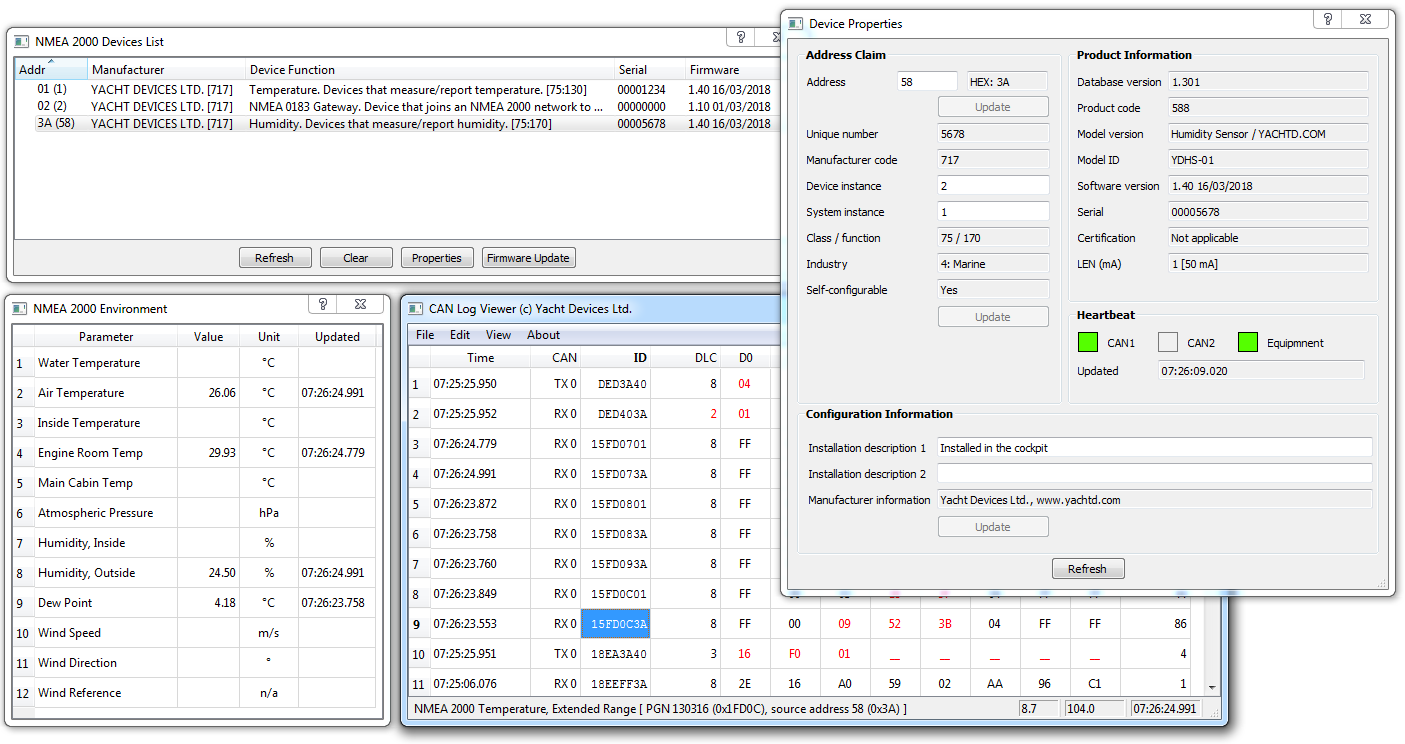

Начиная с версии 1.10, программа может отображать список устройств NMEA 2000 и показывать их свойства (информацию о продукте и конфигурации). Если программа подключена через Сетевой шлюз NMEA 2000-в-USB YDNU-02 или Сетевой шлюз NMEA 2000-в-WiFi YDWG-02, она также может перечислять устройства NMEA 2000, изменять их сетевые адреса, экземпляры устройств и системы, информацию о конфигурации (некоторые производители используют эту функцию для изменения настроек устройств) и обновлять прошивку поддерживаемых устройств.
Журналы CAN содержат данные сетевого уровня и совместимы с любыми протоколами высокого уровня, включая J1939 и NMEA 2000. Этот простой инструмент поможет вам:
- просматривать текущие и записанные сетевые данные в двоичном и удобочитаемом виде (с помощью встроенных средств просмотра, доступных для основных типов данных J1939 и NMEA 2000);
- просматривать список, настраивать и обновлять устройства NMEA 2000 (см. видео);

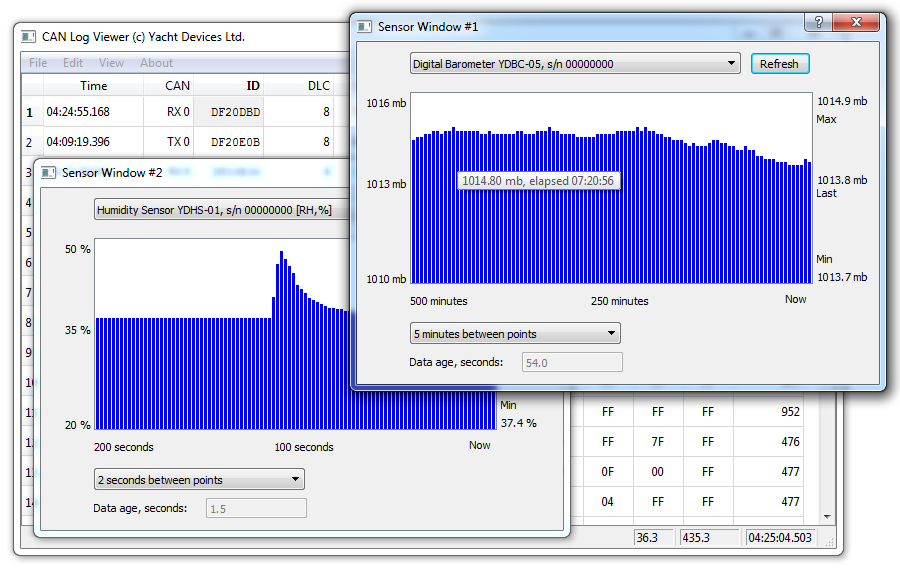

- отображать данные истории с наших датчиков;
- управлять 84 нагрузками с помощью 3 цифровых коммутационных блоков;
- просматривать файлы журналов Raymarine SeaTalk NG;
- определять, какие данные доступны в сети;
- выполнять настройку и устранение неисправностей оборудования NMEA 2000 и J1939 (в базе данных содержится более 2000 описаний кодов неисправностей J1939);
- анализировать неизвестные протоколы CAN (реальный пример см. в руководстве);
- конвертировать файлы журналов в форматы электронных таблиц и текстовые форматы для дальнейшей обработки;
- конвертировать данные, подготовленные в файле электронной таблицы, для воспроизведения в физической сети CAN с помощью Регистратора данных NMEA 2000;
- конвертировать журналы CAN с данными NMEA 2000 в формат программного обеспечения YDVR Конвертера (файл .DAT);
- анализировать записи NMEA 2000 шлюза для J1939 двигателя и Шлюза для сетей CAN;
- отслеживать данные в реальном времени с Сетевым шлюзом NMEA 2000-в-USB и Сетевым шлюзом NMEA 2000-в-WiFi;
- записывать файлы .CAN с последовательных, TCP- и UDP-портов Сетевого шлюза NMEA 2000-в-USB и Сетевого шлюза NMEA 2000-в-WiFi.
Доступные программы просмотра (нажмите на ссылку ниже, чтобы посмотреть скриншот):

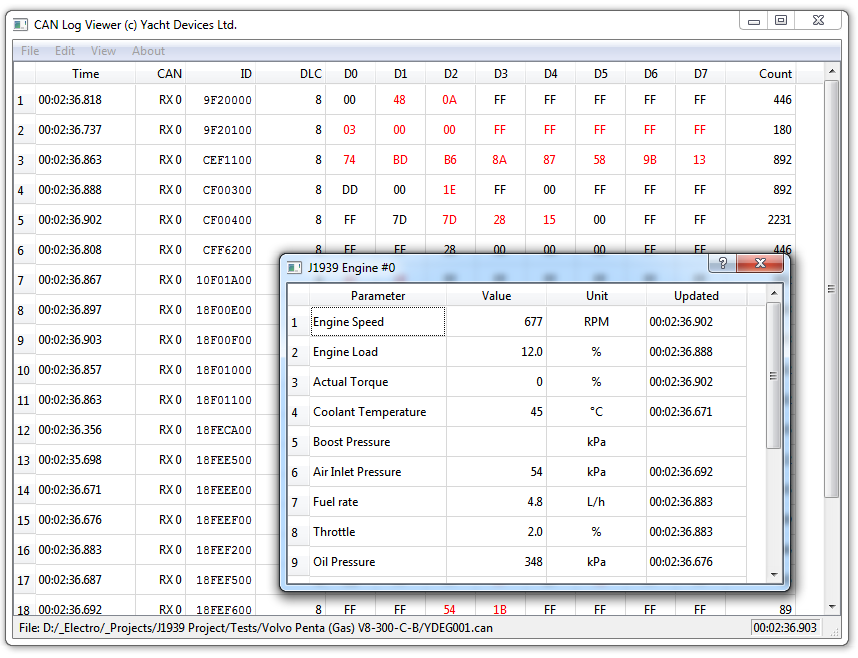

- основные данные по стандарту J1939 (поддерживаются два двигателя);

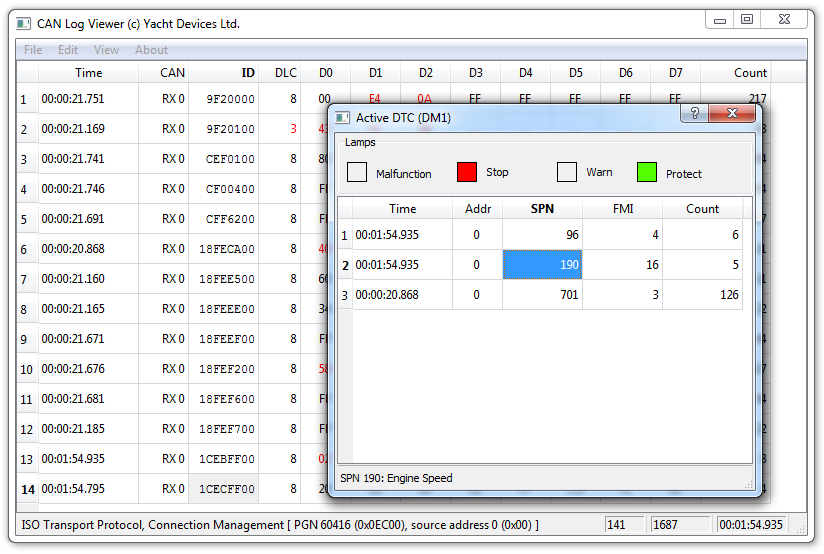

- активные диагностические коды неисправностей (DTC) по стандарту J1939;

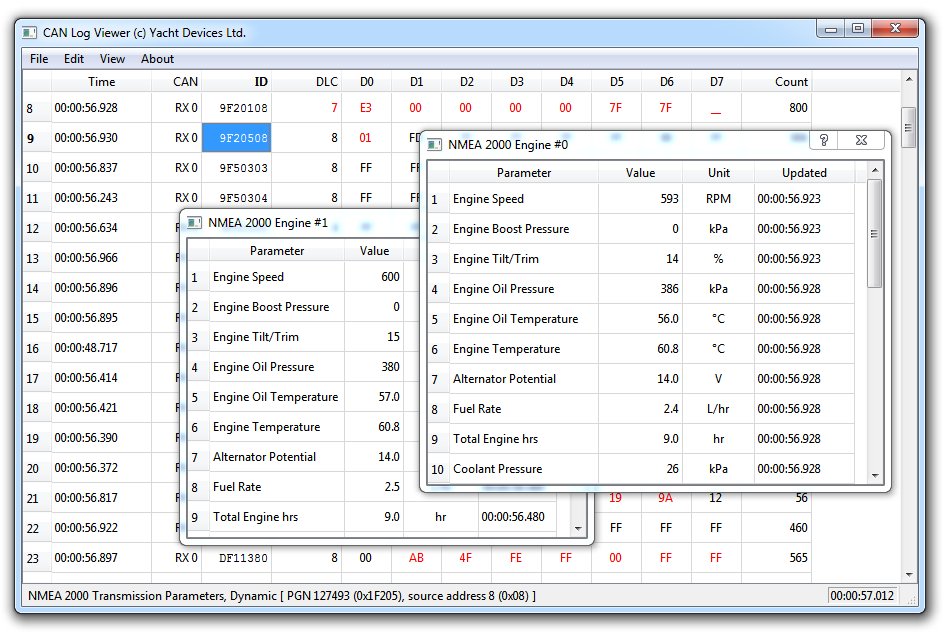

- все данные о двигателях по стандарту NMEA 2000 (поддерживаются два двигателя);

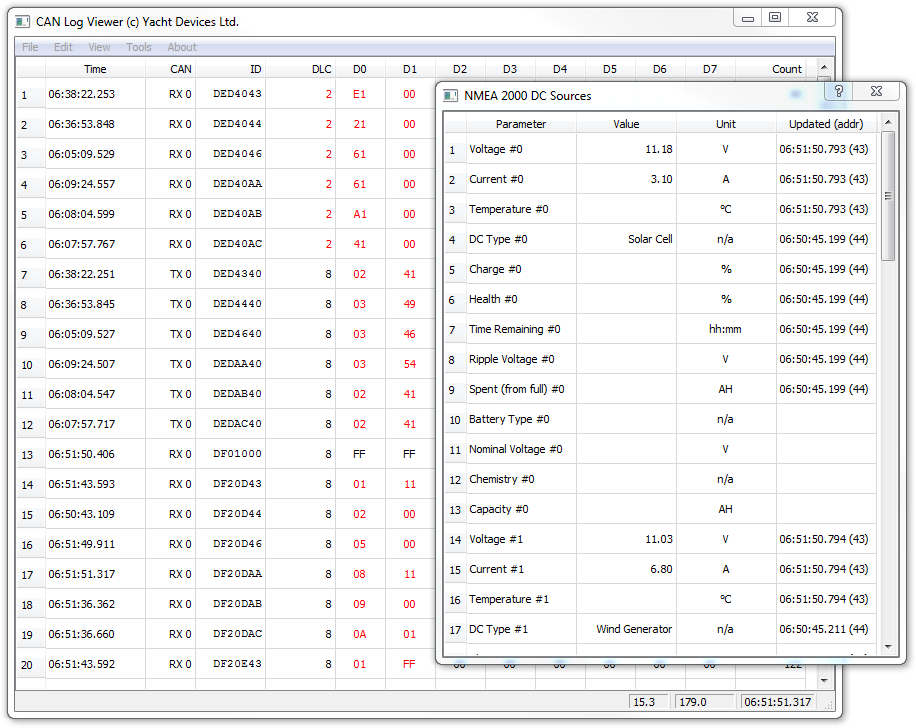

- источники постоянного тока по стандарту NMEA 2000;

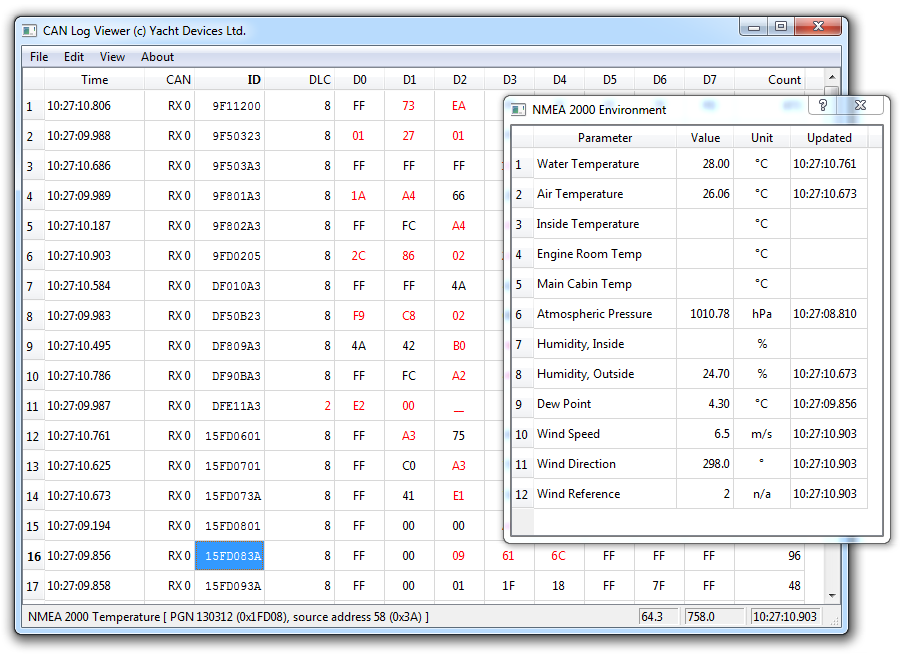

- основные данные об окружающей среде по стандарту NMEA 2000;

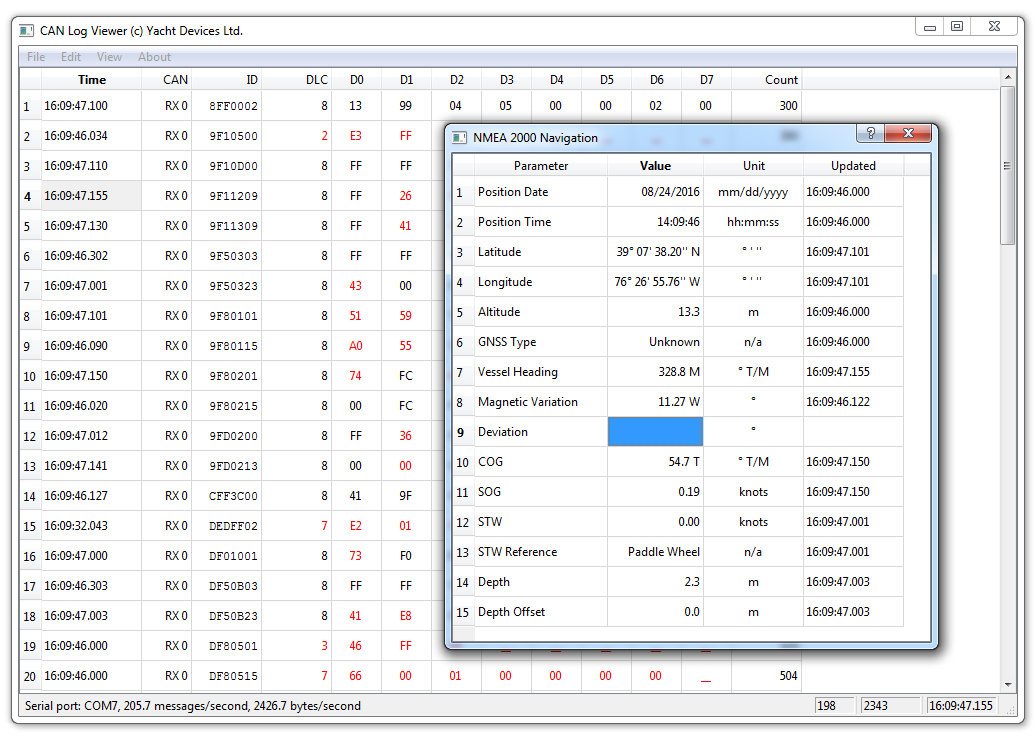

- основные навигационные данные по стандарту NMEA 2000.
Данный продукт был разработан в качестве вспомогательного инструмента для различных аппаратных продуктов нашей компании, однако все форматы данных являются открытыми (см. руководство), и поддерживается преобразование данных в формат CSV (Comma Separated Values) и из него.
Следующие аппаратные и программные продукты поддерживают формат .CAN:
| Продукт | Дата или версия | Описание |
|---|---|---|
|
CAN Log Viewer (этот продукт) |
ПО 1.00 |
Программа для просмотра, воспроизведения и конвертации файлов CAN. Позволяет конвертировать файлы .CAN в формат .CSV и обратно, а также экспортировать данные в текстовый формат и в файлы .DAT программы "Регистратор NMEA 2000 данных". |
| YDVR Конвертер |
ПО 1.06 |
Эта программа экспортирует файлы .DAT из "Регистратор NMEA 2000 данных", содержащие данные NMEA 2000, в треки GPX, электронные таблицы и другие форматы, включая формат .CAN. |
| Шлюз для сетей CAN |
Прошивка 1.01 |
Позволяет вести запись в файлы формата .CAN с двух интерфейсов CAN (поддерживается скорость передачи данных только 250 кбит/с). |
| Регистратор NMEA 2000 данных |
Прошивка 1.06 |
Данное устройство сохраняет данные из сетей NMEA 2000 в файлы формата .DAT и может «воспроизводить» содержимое файлов .CAN в физической сети CAN. |
| NMEA 2000 шлюз для J1939 двигателя |
Прошивка 1.03 |
Позволяет записывать файлы в формате .CAN со скоростью 250 и 500 кбит/с. |
| Сетевой шлюз NMEA 2000-в-USB |
Прошивка 1.00 |
CAN Log Viewer может записывать файлы .CAN с последовательного порта устройства (протокол RAW) и обновлять прошивку наших датчиков. |
| Сетевой шлюз NMEA 2000-в-WiFi |
Прошивка 1.00 |
CAN Log Viewer может записывать файлы .CAN с TCP-порта устройства (протокол RAW) и обновлять прошивку наших датчиков. |
| Роутер NMEA 2000/0183/ SeaTalk1/WiFi |
Прошивка 1.00 |
CAN Log Viewer может записывать файлы .CAN с TCP-порта устройства (протокол RAW) и обновлять прошивку наших датчиков. |
| Сетевой шлюз NMEA 2000-в-Ethernet |
Прошивка 1.00 |
CAN Log Viewer может записывать файлы .CAN с TCP-порта устройства (протокол RAW) и обновлять прошивку наших датчиков. |
CAN Log Viewer работает под управлением Microsoft Windows, Mac OS X и Linux. В состав программного пакета также входят тестовые данные с записью данных о популярном кроссовере Volvo XC90. Данный продукт является бесплатным, и вы можете распространять его в неизменённом виде без какого-либо специального разрешения.
