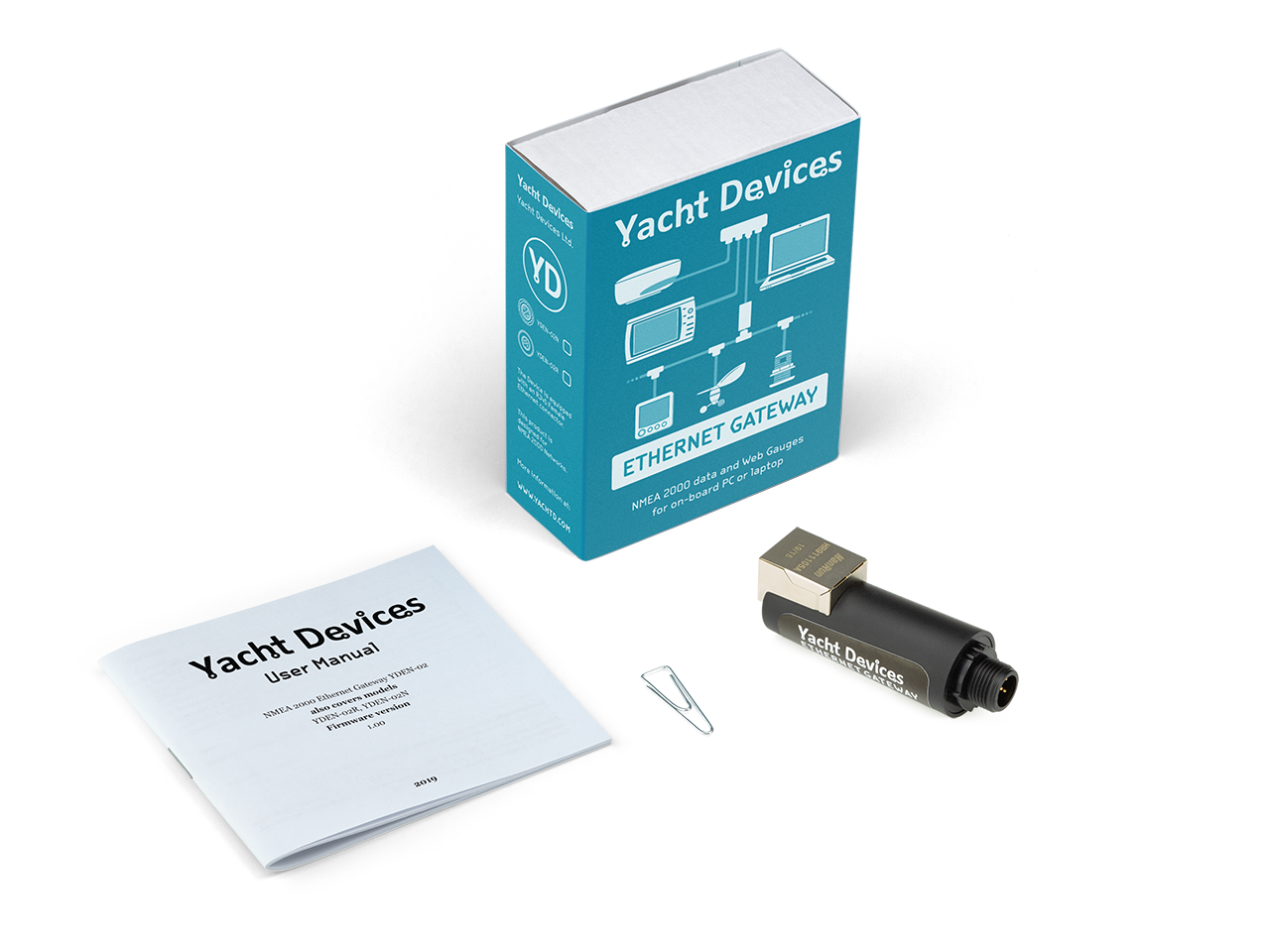

Ethernet Gateway YDEN-02
Gateway подключает навигационные ПК и ноутбуки к сети NMEA 2000 через Ethernet, Garmin Marine Network, Raymarine SeaTalk HS и RayNet, Furuno NavNet или NMEA OneNet и обеспечивает передачу потоков данных NMEA 0183 и NMEA 2000 с использованием протоколов TCP и/или UDP.
Шлюз подключает навигационные ПК и ноутбуки к сетям NMEA 2000 через Ethernet, Garmin Marine Network, Raymarine SeaTalk HS и RayNet, Furuno NavNet или NMEA OneNet, а также обеспечивает соединение сетей NMEA 2000.
Шлюз оснащен стандартным разъемом Ethernet RJ45; для подключения к сети судна может потребоваться специальный адаптер; также поддерживается прямое подключение к ПК с помощью стандартного компьютерного кабеля.
Устройство обеспечивает передачу потоков данных NMEA 0183 и NMEA 2000 с использованием протоколов TCP и/или UDP, а также оснащено двунаправленным конвертером между NMEA 0183 и NMEA 2000. Это позволяет просматривать навигационные данные, включая AIS, а также управлять оборудованием NMEA, в том числе Автопилот, практически из любого морского программного обеспечения, например OpenCPN (только NMEA 0183) и Expedition 10 (поддерживаются протоколы NMEA 0183 и NMEA 2000). Шлюз имеет три сервера данных (TCP/UDP), что позволяет настраивать параметры под различные приложения.

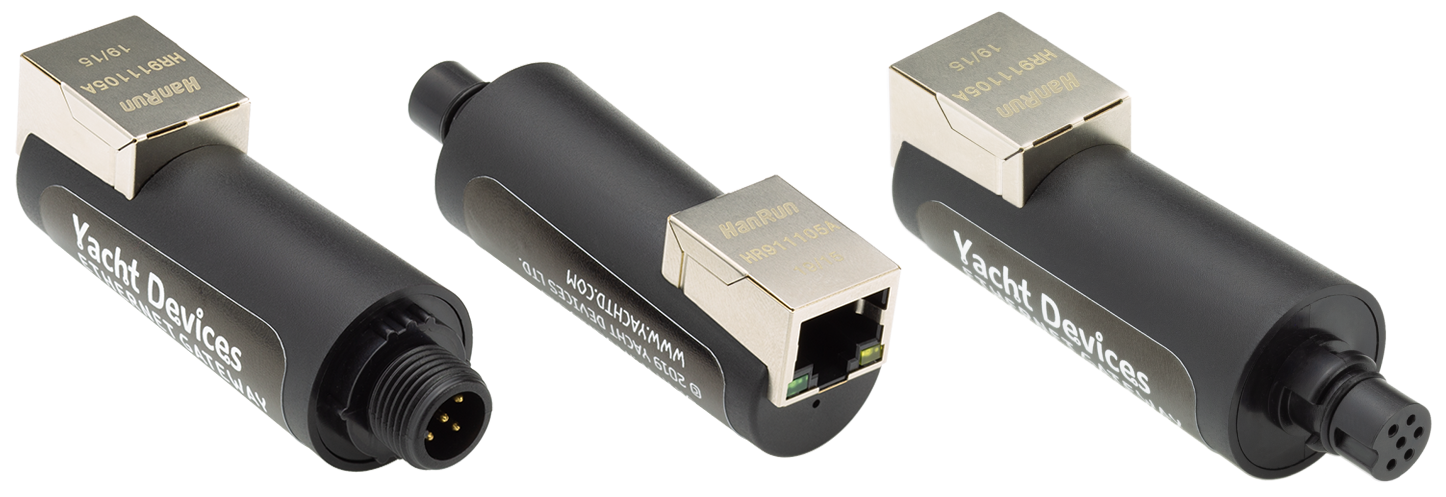

Рисунок 1. Сетевой шлюз NMEA 2000-в-Ethernet с различными разъемами (кликните для увеличения)
Страница Web Gauges встроенного веб-сайта позволяет управлять автопилотом и цифровым коммутационным оборудованием, а также просматривать данные о судне в режиме реального времени с помощью веб-браузера на ПК, ноутбуке, планшете или смартфоне; для этого не требуется подключение к Интернету или установка приложения. Если у вас есть доступ к сети Ethernet вашего судна через Интернет, Web Gauges станет готовым решением для мониторинга и управления судном.
Рисунки 2–6. Снимки экрана приложения Web Gauges на iPhone (используйте ползунок)

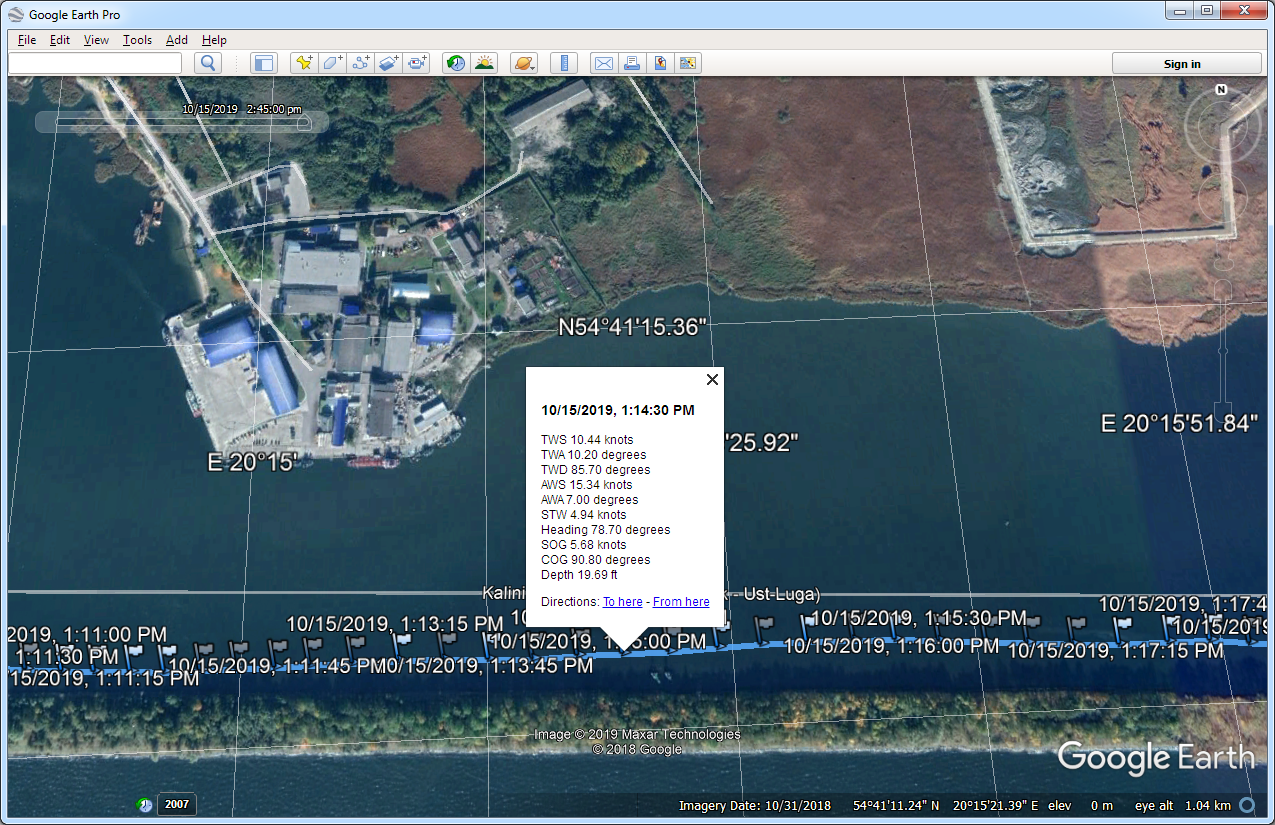

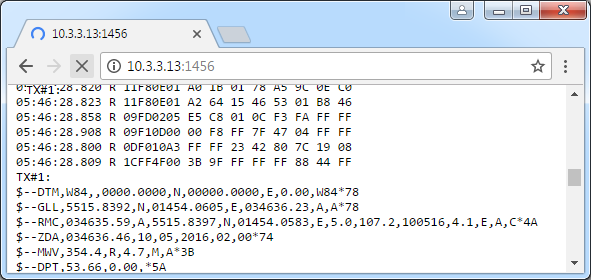

Встроенный веб-сайт также позволяет настраивать Шлюз и обновлять прошивку, а также просматривать потоки данных NMEA 0183 и NMEA 2000 прямо в веб-браузере для диагностики. Шлюз автоматически записывает ваш маршрут с данными о погоде, глубине и другими данными (так же, как Wi-Fi-роутер) во внутреннюю память (до 12 000 точек). Эти данные можно сохранить с внутреннего веб-сайта в файлы GPX (для Garmin MapSource, Google Earth или других картографических приложений) или CSV (таблицы).
Рисунки 7–12. Снимки экрана административного веб-сайта (используйте ползунок)
Если
Шлюз подключен к Интернету, он может автоматически загружать записанные данные в Облачный сервис. Облачный сервис
обеспечивает удобный доступ к вашим маршрутам и позволяет отслеживать местонахождение вашей лодки из дома, а также делиться информацией о вашем местоположении с родными и друзьями.
Чтобы узнать больше об Облачном сервисе, прочтите эту статью или
посетите сайт: https://cloud.yachtd.com/
Особенности Шлюза:
- может быть настроен на использование статического IP-адреса, на автоматическое получение IP-адреса или работать в качестве DHCP-сервера;
- совместим с сетями Ethernet со скоростью 10 Мбит/с, 100 Мбит/с и 1000 Мбит/с;
- обеспечивает высоковольтную гальваническую развязку между интерфейсами NMEA 2000 и Ethernet;
- поддержка протоколов mDNS и Bonjour для удобного обнаружения устройств в сети;
- питание от NMEA 2000, низкое энергопотребление (менее 50 мА);
- Два Шлюза могут соединить два сегмента NMEA 2000 через сеть Ethernet.
Сетевой шлюз NMEA 2000-в-Ethernet оснащен разъёмом, совместимым с разъёмом Raymarine SeaTalk NG или разъёмом NMEA 2000 Micro Male (см. рисунок ниже). Для подключения к другим сетям, может потребоваться кабель-адаптер. Модель устройства указана на корпусе.

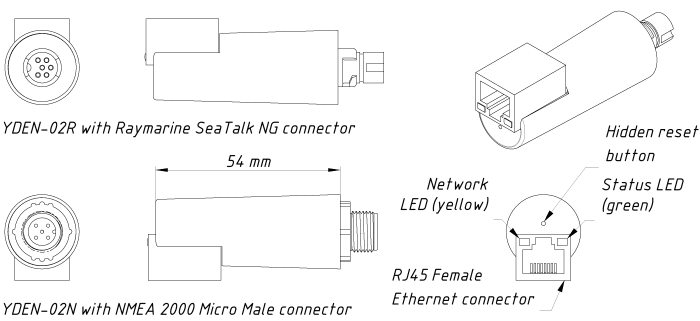

Рисунок 13. Схема Сетевого шлюза NMEA 2000-в-Ethernet YDEN-02 (см. фотографии)
Обратите внимание, что кабель Ethernet не входит в комплект поставки Шлюза; для прямого подключения к ПК или морской сети Garmin потребуется стандартный кабель RJ45 «папа-папа» категории 5e/6 (его можно приобрести в любом компьютерном магазине). Для Raymarine RayNet используйте кабели с номерами деталей Raymarine A62360, A80151, A80159; для Raymarine SeaTalk HS — кабели с номерами деталей E55049, E55050, E55051.
Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
