Руководство Web Gauges

Страница "Web Gauges" (WG) NMEA 2000 Wi-Fi Gateway, NMEA 2000 Wi-Fi Router, NMEA 0183 Wi-Fi Router и NMEA 0183 Wi-Fi Gateway позволяет просматривать данные судна в режиме реального времени с помощью веб-браузера на ПК, ноутбуке, планшете или смартфоне и может заменить дисплеи приборов. Открыть страницу WG можно по ссылке на странице входа в административный веб-сайт устройства (авторизация не требуется) или, если вы уже авторизованы, через пункт меню "Web Gauges". Подключение к Интернету не требуется!

WG предлагает пять настраиваемых страниц данных. На мобильных устройствах можно перелистывать страницы или использовать цифровые кнопки в меню (в нижней части экрана) для выбора активной страницы. Кнопка BLK слева позволяет переключаться между дневной и ночной палитрами. Все скриншоты в этой статье сделаны на iPhone 7, если не указано иное.

Посмотрите видео, на котором показана работа Web Gauges. В нём продемонстрированы все основные операции: открытие страницы WG с административного сайта, изменение макета страницы данных, замена и добавление индикаторов и полос данных, настройка полос данных, настройка предпочтительных единиц измерения, а также просмотр журналов NMEA из WG.

WG может работать медленно или вообще не работать на устаревших или крайне недорогих устройствах, таких как планшеты на Android за 25 долларов. Если у вас возникают проблемы со страницей WG, установите последнюю версию браузера Google Chrome. Старайтесь не использовать слишком много круговых индикаторов на крайне медленных или устаревших планшетах и смартфонах. Вместо этого используйте только текстовые полосы данных. Вы также можете отключить анимацию в разделе "OVERALL SETTINGS".

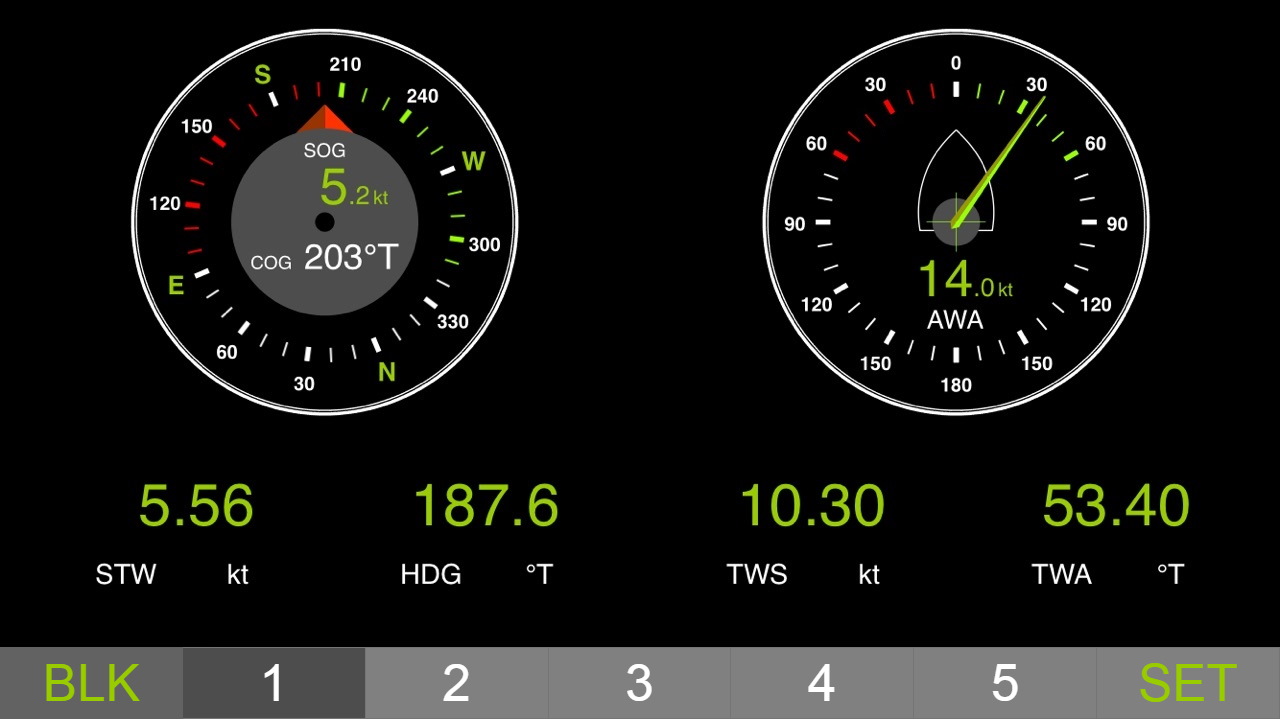

Страницы данных предварительно настроены. Первая страница (см. выше) содержит круглые индикаторы курса/скорости и AWA/AWS (угол и скорость кажущегося ветра), а также текстовые панели с данными STW, курса, TWS и TWA. Вторая страница (см. скриншот с iPad Mini) предназначена для просмотра данных по обоим двигателям и содержит круглые тахометры и текстовые панели с данными о температуре двигателей и расходе топлива. Третья страница содержит панели данных с координатами, временем, данными лога, температурой воды и воздуха, барометрическим давлением, а также графиком глубины с текущим значением глубины. Четвёртая страница не настроена и не содержит ни датчиков, ни панелей данных. Вы можете изменить макет любой страницы и набор панелей данных на ней.

Пятая страница была добавлена в 2023 году и предназначена для управления автопилотами Yacht Devices и Raymarine. Дополнительную информацию о настройке этой страницы см. ниже.

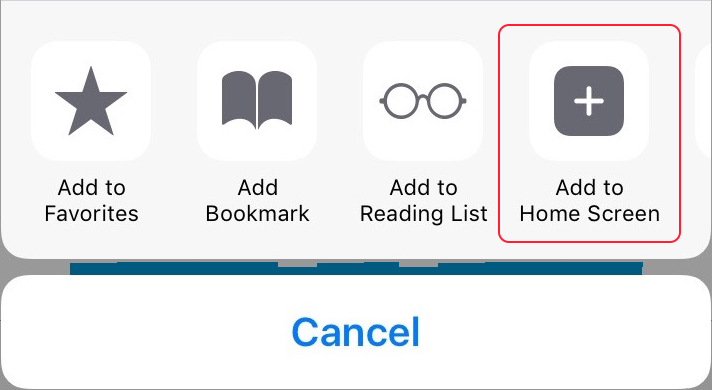

На устройствах iPhone, iPad и Android адресная строка и/или панель меню веб-браузера могут уменьшать видимую область и перекрывать меню WG при горизонтальной или вертикальной ориентации экрана. В этом случае добавьте WG на главный экран (см. меню браузера) и открывайте приложение с помощью значка WG на главном экране. Страница откроется в полноэкранном режиме без меню браузера и адресной строки.

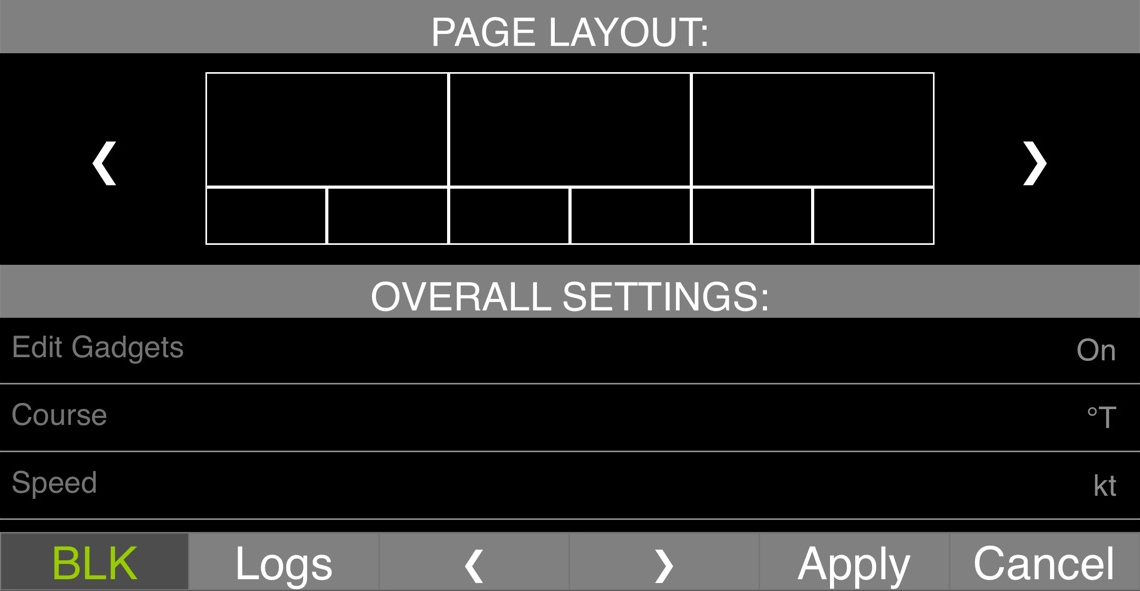

Чтобы настроить страницу, выберите её в качестве активной и нажмите кнопку "SET" в меню WG. Вы можете выбрать один из предустановленных макетов страницы (поверните экран, чтобы увидеть, как выбранный макет будет выглядеть при разных ориентациях экрана), а также выбрать предпочтительные единицы измерения (они будут применяться к индикаторам на всех страницах).

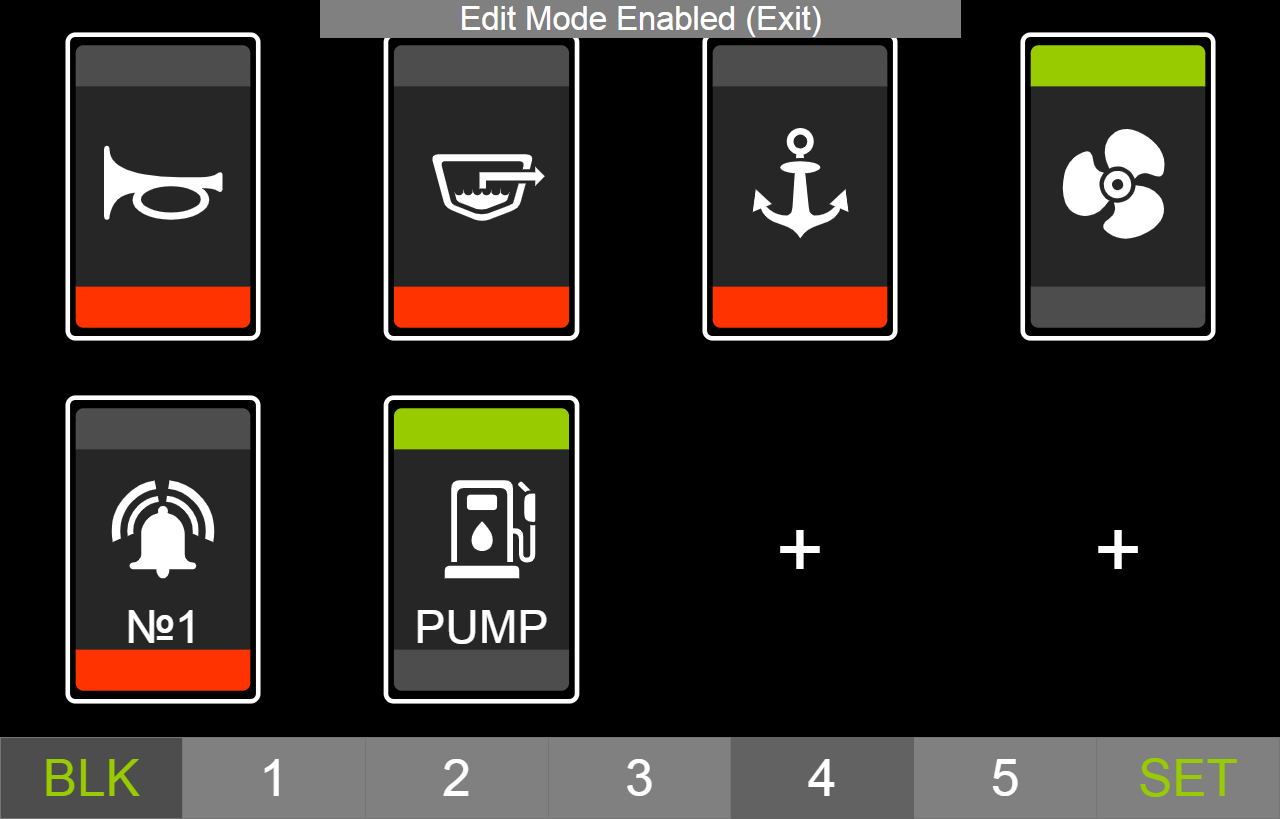

Макет содержит от одного до пятнадцати заполнителей. На главном экране пустые заполнители обозначены крестиком посередине. Дважды нажмите на заполнитель (на мобильном устройстве) или щелкните по нему мышью (на ПК), чтобы выбрать индикатор или полосу данных для этого места. Чтобы выйти из "Edit mode", нажмите кнопку "Exit" в верхней части страницы данных или нажмите "SET" и установите для параметра "Edit Gadgets" значение "Off" (здесь же можно снова включить "Edit mode").

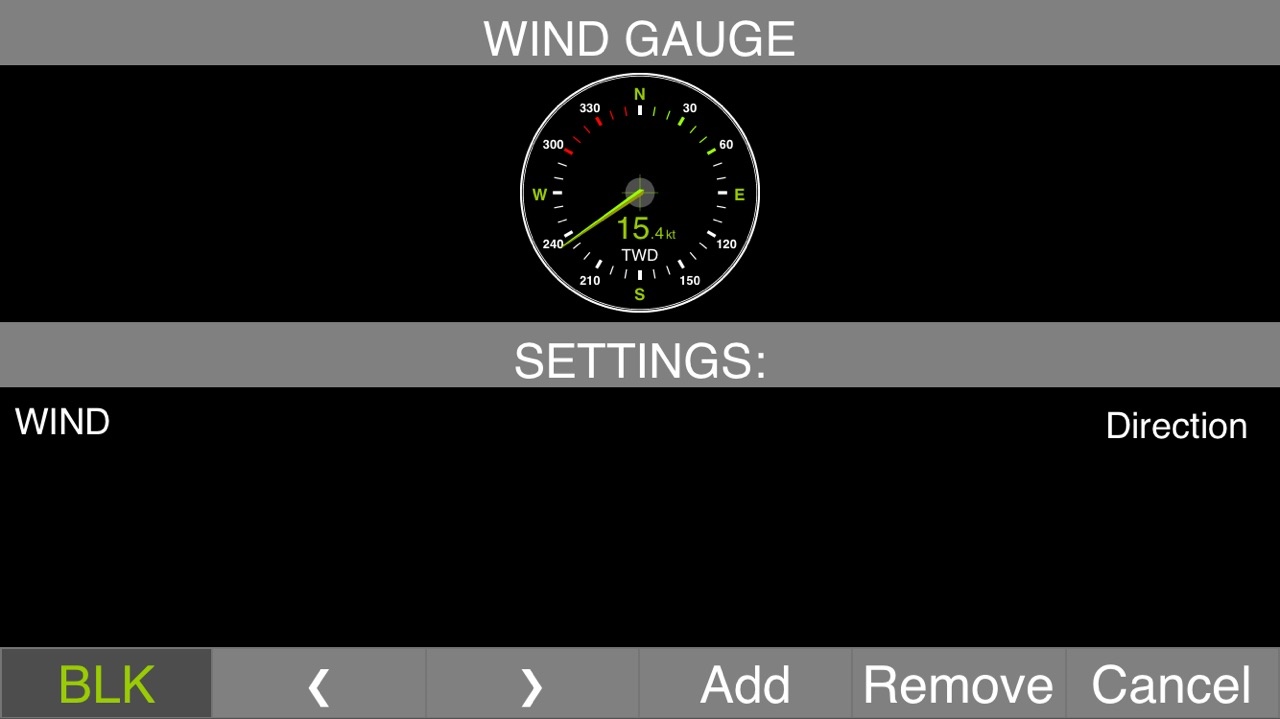

Индикаторы и полосы данных сгруппированы. Например, чтобы добавить круговой индикатор TWD (истинное направление ветра), переключайтесь между группами с помощью кнопок "<" и ">" в меню, пока не найдёте группу "Wind Gauge". В разделе "Settings" перейдите в пункт "Direction" и нажмите кнопку "Add".

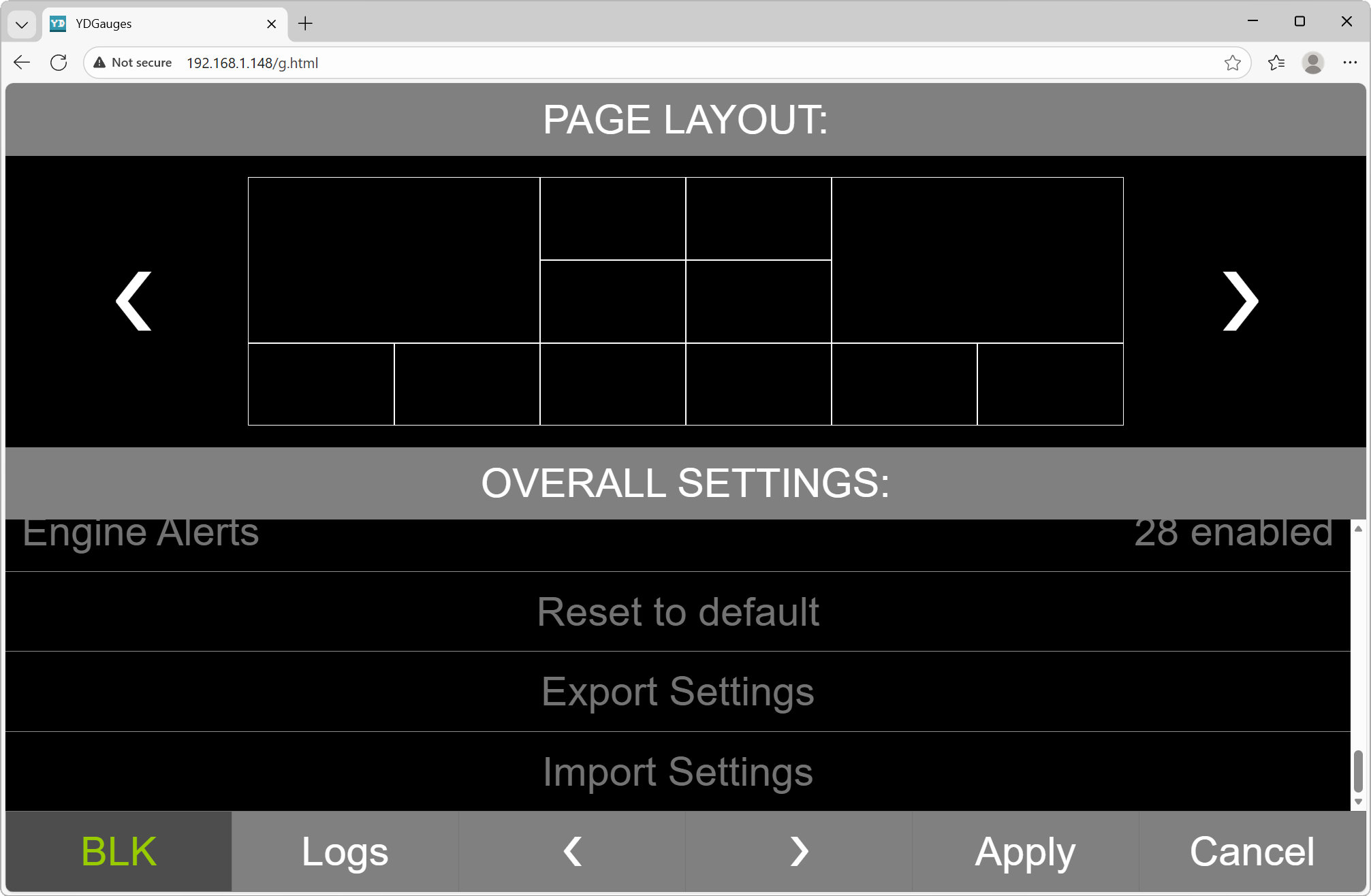

Обратите внимание, что настройки сохраняются в хранилище браузера, привязанном к адресу страницы. Это позволяет иметь индивидуальные настройки на каждом подключённом устройстве. Это также означает, что настройки сбрасываются до значений по умолчанию при изменении IP-адреса устройства или порта административного веб-сервера. Вы можете экспортировать свои настройки для переноса на другое устройство, в другой браузер или для создания резервной копии.

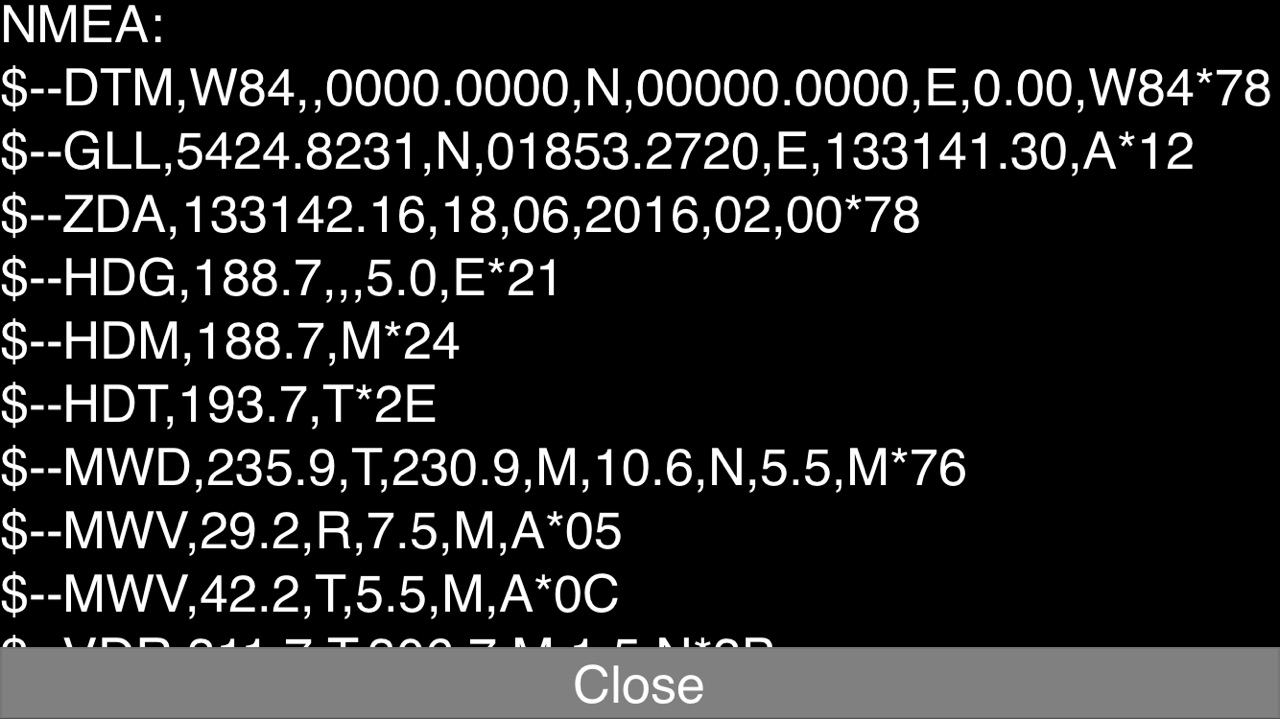

Чтобы проверить, какие данные принимает WG, нажмите "SET" в главном меню, найдите настройку "Log NMEA" в разделе "OVERALL SETTINGS", включите её и нажмите "Apply", чтобы изменения вступили в силу. Чтобы просмотреть журнал, нажмите "SET" в главном меню, а затем нажмите кнопку "Logs", чтобы открыть окно журнала.

Чтобы автоматически переключать страницы данных, нажмите "SET" в главном меню, найдите настройку "Rotate" в разделе "OVERALL SETTINGS" и включите функцию переключения.

WG получает те же данные, что и сервер № 1. Получаемые данные можно настроить с помощью фильтров сервера № 1. Если сервер № 1 отключен или не настроен на отправку данных NMEA 0183, WG не будет работать.

Для использования кнопок цифровой коммутации и управления автопилотом сервер № 1 необходимо настроить на передачу данных в обоих направлениях (по умолчанию он не принимает данные от WG из соображений безопасности).

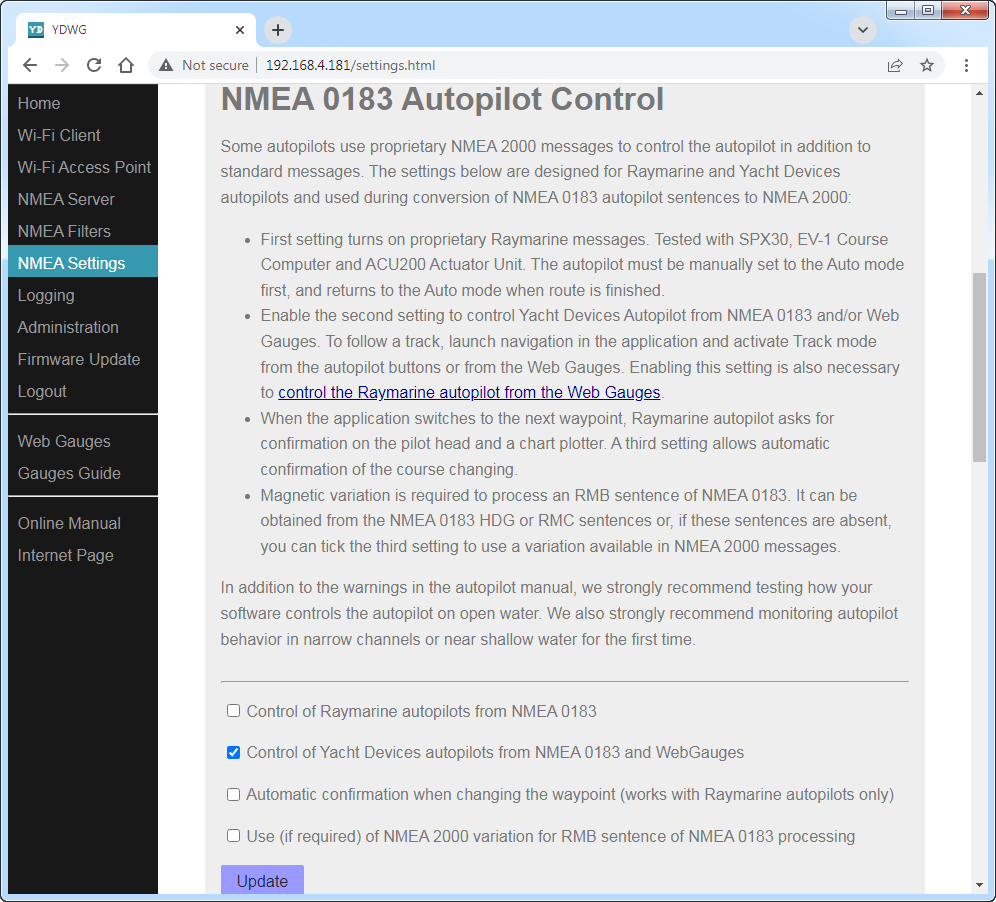

Пятая страница WG предварительно настроена для автопилота Yacht Devices. Чтобы использовать её с Raymarine, необходимо включить поддержку автопилотов Yacht Devices и Raymarine на странице "Настройки NMEA" (да, поддержка автопилотов Yacht Devices также должна быть включена). Кроме того, настройку CONTROL/BANK всех кнопок автопилота (например, "STBY/AUTO") следует изменить со значения "5" на "Third Party".

Таблица 1. Список полос данных и графических индикаторов

Примечание 1: Поддерживается 16 баков каждого типа, 16 батарей и два двигателя. Поддерживается 16 каналов по 16 цифровых переключающих банков (до 256 кнопок).

Примечание 2: Кнопки автопилота совместимы только с автопилотами Raymarine и Yacht Devices.

Примечание 3: Также поддерживаются предупреждения о состоянии двигателя и трансмиссии.
