NMEA 0183 Wi-Fi Gateway YDWN-02
Устройство позволяет вывести данные устройств NMEA 0183 на ПК или смартфон и управлять судном из программного обеспечения.
Шлюз позволяет просматривать данные с морских устройств, поддерживающих стандарт NMEA 0183, на ПК или смартфоне. С его помощью вы получаете доступ к данным морской сети, включая курс, скорость и положение судна, скорость и направление ветра, глубину воды, сообщения AIS от судов и воздушных судов, а также другие навигационные данные в популярных программных приложениях.
Шлюз оснащён двумя физическими портами NMEA 0183 (двумя входами и двумя выходами) с настраиваемой скоростью передачи данных от 300 до 115 200 бод. Это позволяет организовать обмен данными между двумя устройствами с разными скоростями. К выходам шлюза можно подключить несколько физических приемников. Поддерживаются как «односторонние» (RS-232), так и «дифференциальные» (RS-422) соединения NMEA 0183. Совместим с COM (последовательными) портами ПК и с USB-последовательными адаптерами.
Вам нужен SeaTalk или дополнительные порты NMEA 0183? Ознакомьтесь с нашим Роутером NMEA 0183/SeaTalk1 с Wi-Fi. Если вам нужен преобразователь между NMEA 2000 или SeaTalk NG и NMEA 0183, обратите внимание на Конвертер NMEA 0183-NMEA 2000.
Шлюз создает собственную сеть Wi-Fi (с радиусом действия около 30 метров на открытом пространстве) или может подключаться к существующей сети Wi-Fi. Во втором случае зона покрытия зависит от зоны покрытия базовой сети; ноутбуки и ПК можно подключать к Wi-Fi роутеру (и к шлюзу) через Интернет; кроме того, можно настроить удаленный доступ к шлюзу через Интернет.

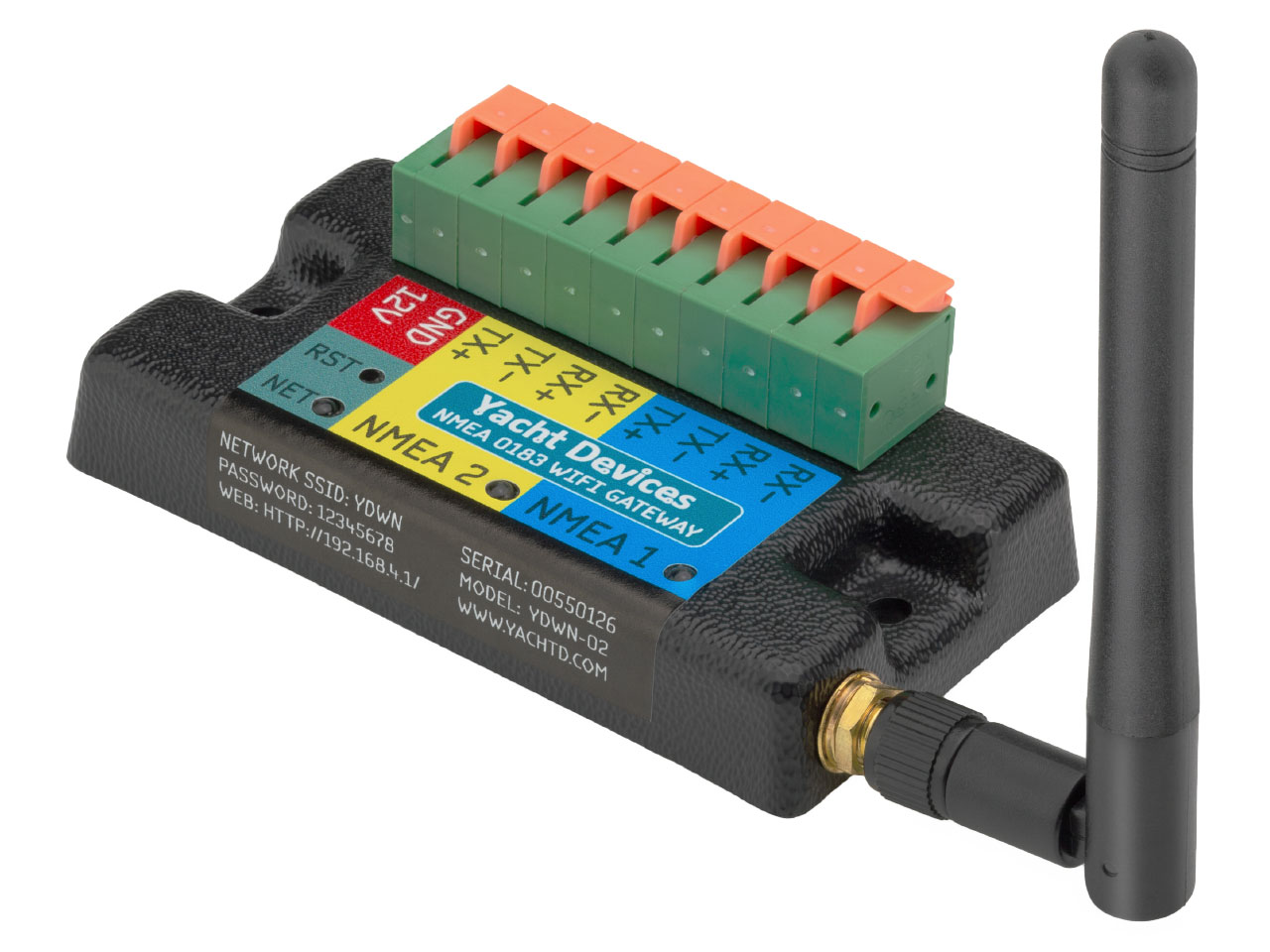

Рисунок 1. Сетевой шлюз NMEA 0183-в-WiFi (см. другие изображения)
Шлюз поддерживает сетевые протоколы TCP и UDP (оба могут быть включены одновременно). Он совместим практически со всем морским программным обеспечением, включая OpenCPN, iNavx, приложение Navionics Boating, MaxSea и другие.
Рисунки 2–6. Встроенные веб-индикаторы (скриншоты с iPhone)
Но для просмотра данных не нужно устанавливать приложения! Шлюз предлагает красочные веб-индикаторы на собственном сайте, и вы можете просматривать данные о ветре, двигателе, баках и аккумуляторах, курсе, скорости, глубине и многом другом прямо в браузере. Вы можете настроить макет любой страницы и набор панелей с данными. Вы даже можете просматривать журналы NMEA! Сэкономьте на приложениях, сэкономьте на дополнительных дисплеях приборов и контролируйте свою лодку с дивана с помощью смартфона! Не требуется подключение к Интернету, и это бесплатно. Ознакомьтесь с этим руководством, чтобы узнать больше о встроенных веб-индикаторах. Или посмотрите это видео!
Рисунки 7–13. Снимки экрана административного веб-сайта (используйте ползунок)
Для изменения настроек шлюза потребуется любое устройство с поддержкой Wi-Fi (ноутбук или смартфон) и любой веб-браузер. В настройках маршрутизации можно выбрать один или несколько выходов (физический порт или сервер TCP/UDP) для любого источника данных, включая тот же порт или сервер, с которого были получены данные. Для любого физического или сетевого выхода можно выбрать несколько источников данных. Это превращает шлюз в простой маршрутизатор и мультиплексор NMEA 0183.
Для входящих и исходящих данных NMEA 0183 на любом физическом порте или сетевом сервере можно настроить индивидуальные фильтры данных. Это позволяет снизить нагрузку на медленные соединения. Стандартная скорость передачи данных NMEA 0183 составляет всего 4800 бод, чего недостаточно, например, для передачи данных AIS (в системе AIS используется скорость 38400 бод).
Два Wi-Fi шлюза могут выступать в качестве беспроводного удлинителя NMEA 0183 и позволяют подключить два или более физических устройства. Для сопряжения шлюзов необходимо настроить оба устройства на использование протокола UDP и установить одинаковый номер порта. Вы также можете соединить этот шлюз с Сетевым шлюзом NMEA 2000-в-WiFi от Yacht Devices таким же образом. Его сервер должен быть настроен на протокол NMEA 0183; это обеспечивает двунаправленное преобразование между NMEA 2000 и NMEA 0183. Таким образом формируется беспроводной мост между сетью NMEA 2000 и устройствами NMEA 0183.
Шлюз автоматически записывает ваш маршрут вместе с данными о погоде, глубине и другими показателями во внутреннюю память (до 32 000 точек). Эти данные можно экспортировать с внутреннего веб-сайта в файлы формата GPX (для Garmin MapSource, Google Earth или других картографических приложений) или CSV (таблицы).
Шлюз:
- может служить дубликатом или заменой неисправных приборов либо дополнять устаревшие приборы;
- имеет встроенные веб-индикаторы, для просмотра данных о судне в режиме реального времени требуется лишь браузер;
- имеет два физических порта NMEA 0183 (скорость передачи данных 300–115 200 бод) с гибкой настройкой маршрутизации и фильтрацией данных;
- подходит практически для всех морских приложений;
- может выступать в качестве беспроводного удлинителя NMEA 0183 и обеспечивает беспроводное соединение двух или более физических устройств;
- поддерживает протоколы TCP и UDP, работает в качестве точки доступа Wi-Fi или может подключаться к существующей сети Wi-Fi;
- автоматически записывает ваш маршрут и другие данные во внутренней памяти;
- содержит встроенный веб-сервер для диагностики, обновления прошивки и настройки.
Несмотря на то, что корпус шлюза водонепроницаем, разъёмы остаются открытыми, и попадание морской воды может привести к короткому замыканию. Не размещайте устройство в местах, где оно может оказаться под водой, намокнуть под дождём или попасть под брызги воды.

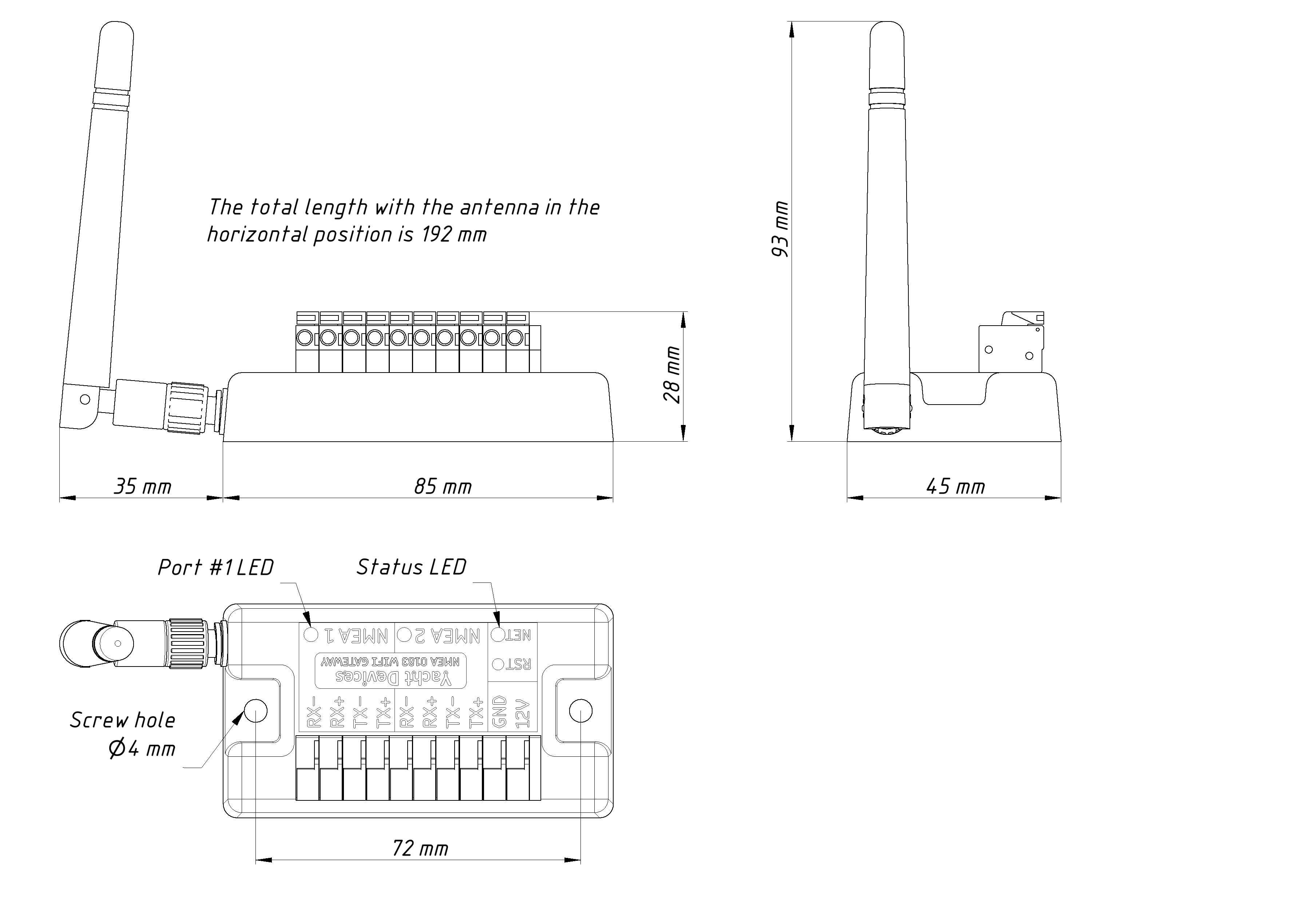

Рисунок 14. Схема Сетевого шлюза NMEA 0183-в-WiFi YDWN-02
Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
