NMEA 0183 Wi-Fi Router YDWR-02

Роутер — умный мультиплексор NMEA 0183 и SeaTalk, который также позволяет просматривать данные с морских устройств на ПК или смартфоне. С его помощью вы получаете доступ к данным морской сети, включая курс, скорость и положение судна, скорость и направление ветра, глубину воды, сообщения AIS от судов и воздушных судов, а также другие навигационные данные в популярных программных приложениях.

Роутер оснащён четырьмя физическими портами NMEA 0183 (четырьмя входами и четырьмя выходами) с настраиваемой скоростью передачи данных от 300 до 115 200 бод. Это позволяет организовать обмен данными между несколькими устройствами с различными скоростями. К выходам маршрутизатора можно подключить несколько физических приемников.

SeaTalk это проприетарный двоичный протокол компании Raymarine. Он обеспечивает совместную работу нескольких устройств в одной шине, поэтому маршрутизатор оснащен лишь одним портом SeaTalk. Двунаправленный преобразователь между SeaTalk и NMEA 0183 поддерживает все известные датаграммы SeaTalk, включая данные автопилота. Это позволяет управлять автопилотами SeaTalk с помощью картплоттеров и морских приложений, поддерживающих NMEA 0183.

Вам нужен только шлюз NMEA 0183–Wi-Fi? Ознакомьтесь с нашим Сетевой шлюз NMEA 0183-в-WiFi. Если вам нужен преобразователь между NMEA 2000 или SeaTalk NG и NMEA 0183, обратите внимание на Конвертер NMEA 0183-NMEA 2000.

Роутер создает собственную сеть Wi-Fi (с радиусом действия около 30 метров на открытом пространстве) или может подключаться к существующей сети Wi-Fi. Маршрутизатор имеет три сервера сетевых данных, которые можно настроить для сетевых протоколов UDP или TCP. Для протокола UDP количество клиентов (физических устройств или программных приложений) не ограничено. В настройках маршрутизации можно выбрать один или несколько выходов (физический порт или сервер TCP/UDP) для любого источника данных, включая тот же порт или сервер, с которого принимаются данные.

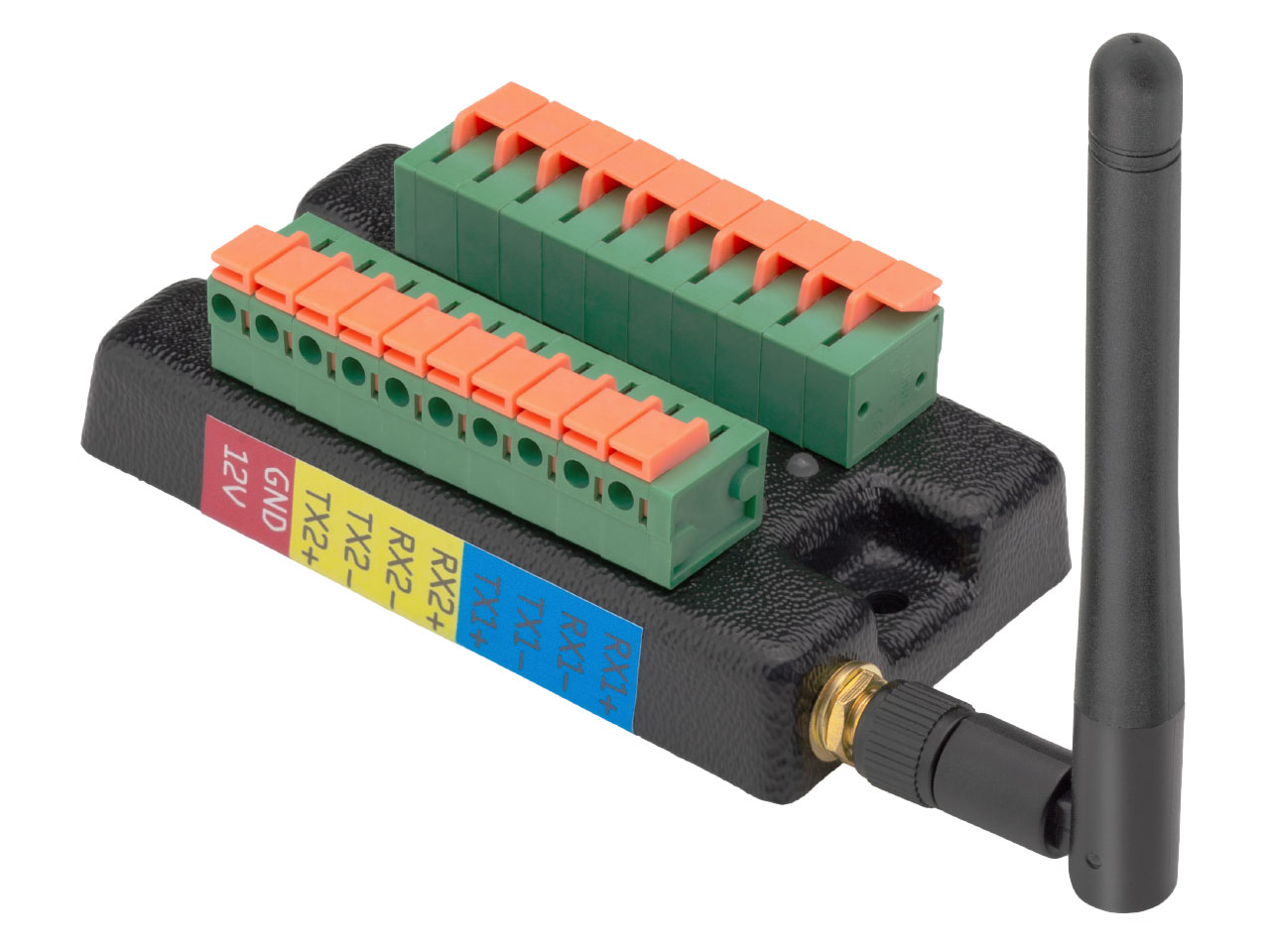

Рисунок 1. Роутер NMEA 0183/SeaTalk1 с Wi-Fi (см. другие изображения)

Роутер поддерживает сетевые протоколы TCP и UDP (оба могут быть включены одновременно). Он совместим практически со всем морским программным обеспечением, включая OpenCPN, iNavx, приложение Navionics Boating, MaxSea и другие.

Но для просмотра данных не нужно устанавливать приложения! Роутер предлагает красочные веб-индикаторы на собственном сайте, и вы можете просматривать данные о ветре, двигателе, баках и аккумуляторах, курсе, скорости, глубине и многом другом прямо в браузере. Вы можете настроить макет любой страницы и набор панелей с данными. Вы даже можете просматривать журналы NMEA! Сэкономьте на приложениях, сэкономьте на дополнительных дисплеях приборов и контролируйте свою лодку с дивана с помощью смартфона! Не требуется подключение к Интернету, и это бесплатно. Ознакомьтесь с этим руководством, чтобы узнать больше о встроенных веб-индикаторах. Или посмотрите это видео!

Для изменения настроек Роутер потребуется любое устройство с поддержкой Wi-Fi (ноутбук или смартфон) и любой веб-браузер. В настройках маршрутизации можно выбрать один или несколько выходов (физический порт или сервер TCP/UDP) для любого источника данных, включая тот же порт или сервер, с которого были получены данные. Для любого физического или сетевого выхода можно выбрать несколько источников данных.

Для входящих и исходящих данных NMEA 0183 или SeaTalk на любом физическом порте или сетевом сервере можно задать индивидуальные фильтры данных. Это позволяет снизить нагрузку на медленные соединения. Скорость NMEA 0183 по умолчанию составляет всего 4800 бод, чего недостаточно, например, для передачи данных AIS (AIS использует скорость 38400 бод).

Два Wi-Fi Роутера могут выступать в качестве беспроводного удлинителя NMEA 0183 или SeaTalk и позволяют подключить два или более физических устройства. Для сопряжения маршрутизаторов необходимо настроить оба устройства на использование протокола UDP и установить одинаковый номер порта. Вы также можете соединить этот Роутер с Сетевым шлюзом NMEA 2000-в-WiFi от Yacht Devices таким же образом. Его сервер должен быть настроен на протокол NMEA 0183; это обеспечивает двунаправленное преобразование между NMEA 2000 и NMEA 0183. Таким образом формируется беспроводной мост между сетью NMEA 2000 и устройствами NMEA 0183.

Роутер автоматически записывает ваш маршрут с данными о погоде, глубине и другими данными во внутреннюю память (до 32 000 точек). Эти данные можно сохранить с внутреннего веб-сайта в файлы GPX (для Garmin MapSource, Google Earth или других картографических приложений) или CSV (таблицы).

Несмотря на то, что корпус маршрутизатора является водонепроницаемым, его разъёмы открыты, и попадание морской воды может привести к короткому замыканию. Не размещайте устройство в местах, где оно может оказаться под водой, намокнуть под дождём или попасть под брызги воды.

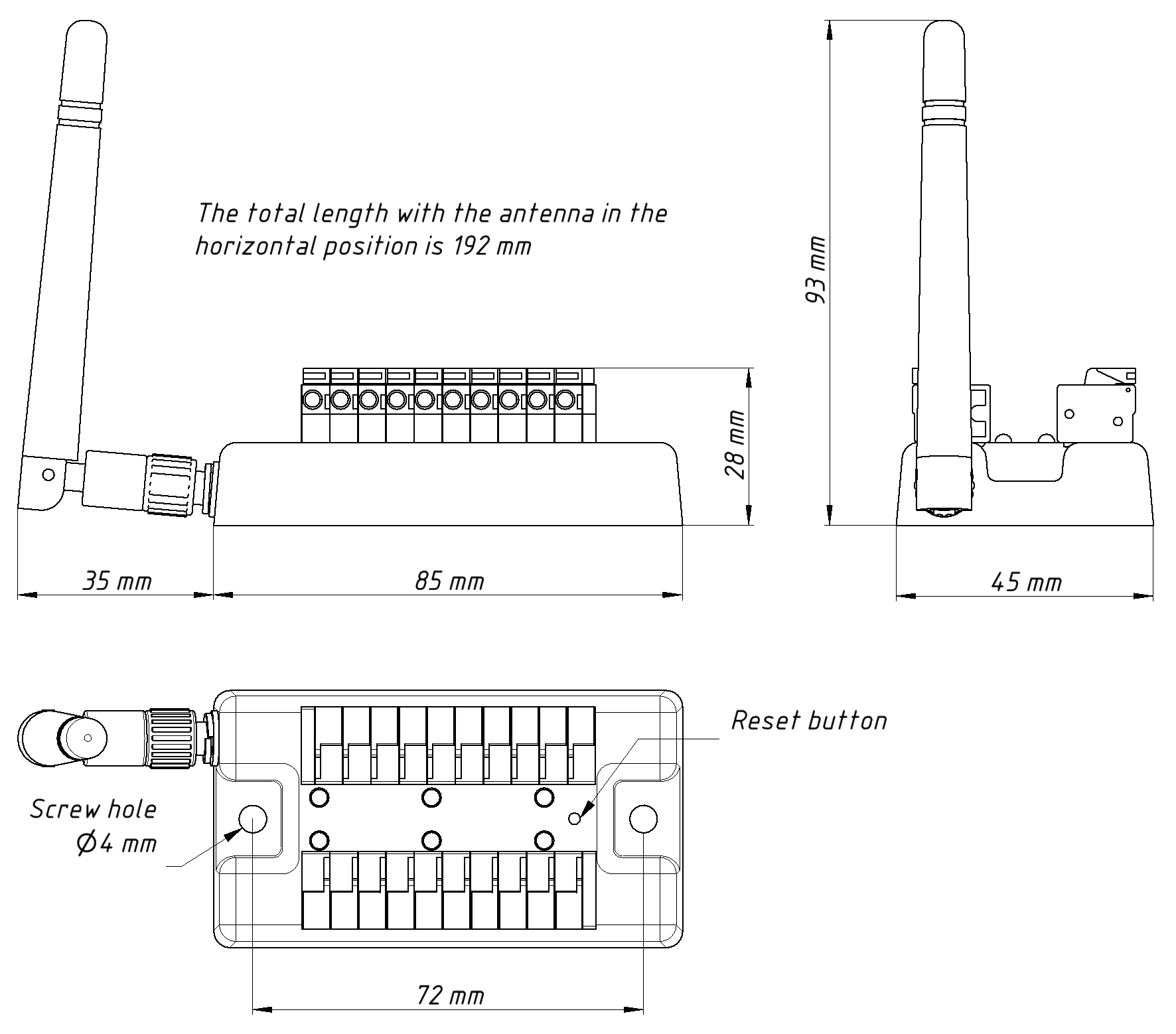

Рисунок 13. Схема Роутера NMEA 0183/SeaTalk1 с Wi-Fi YDWR-02

Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
