NMEA 0183 Gateway YDNG-03
NMEA 0183 Gateway позволяет подключить оборудование NMEA 0183 к сети NMEA 2000. Устройство поддерживает двунаправленное преобразование различных типов сообщений, включая передачу данных AIS, VHF DSC/DSE, маршрутов и путевых точек, а также команд для управления автопилотом.
Конвертер NMEA 0183-NMEA 2000 позволяет подключать оборудование NMEA 0183 к сети NMEA 2000 и наоборот. Он оснащён двунаправленным преобразователем с широкой поддержкой типов сообщений, включая AIS и автопилот.
Конвертер NMEA 0183-NMEA 2000 оснащён одним разъёмом NMEA 2000 и одним портом NMEA 0183 с линиями передачи и приёма данных. Настраиваемая скорость передачи данных от 300 до 115200 бод для порта NMEA 0183 позволяет подключать приемопередатчики AIS (38400 бод), быстрые мультиплексоры NMEA 0183 и адаптеры для ПК, а также стандартное оборудование NMEA 0183. Поддерживаются как «односторонние» (RS-232), так и «дифференциальные» (RS-422) соединения NMEA 0183. Совместим с COM (последовательными) портами ПК и с адаптерами USB-последовательный.
Устройство оснащено слотом для карт Micro SD, используемым для настройки, обновления прошивки и регистрации диагностических данных. Для обновления или настройки шлюза не требуется специального программного обеспечения. Вам понадобится только устройство (ноутбук или смартфон) с кардридером MicroSD и простым текстовым редактором.

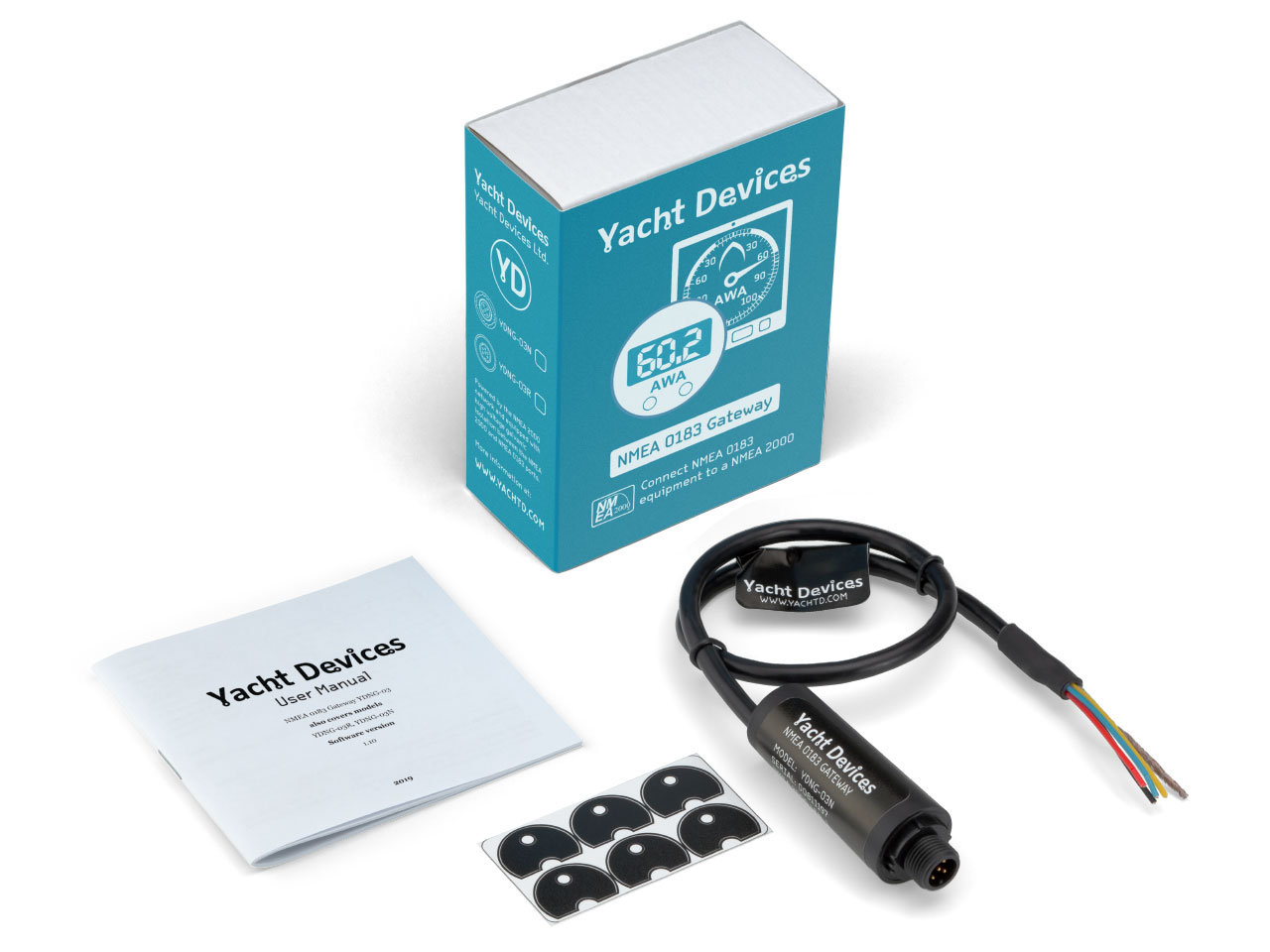

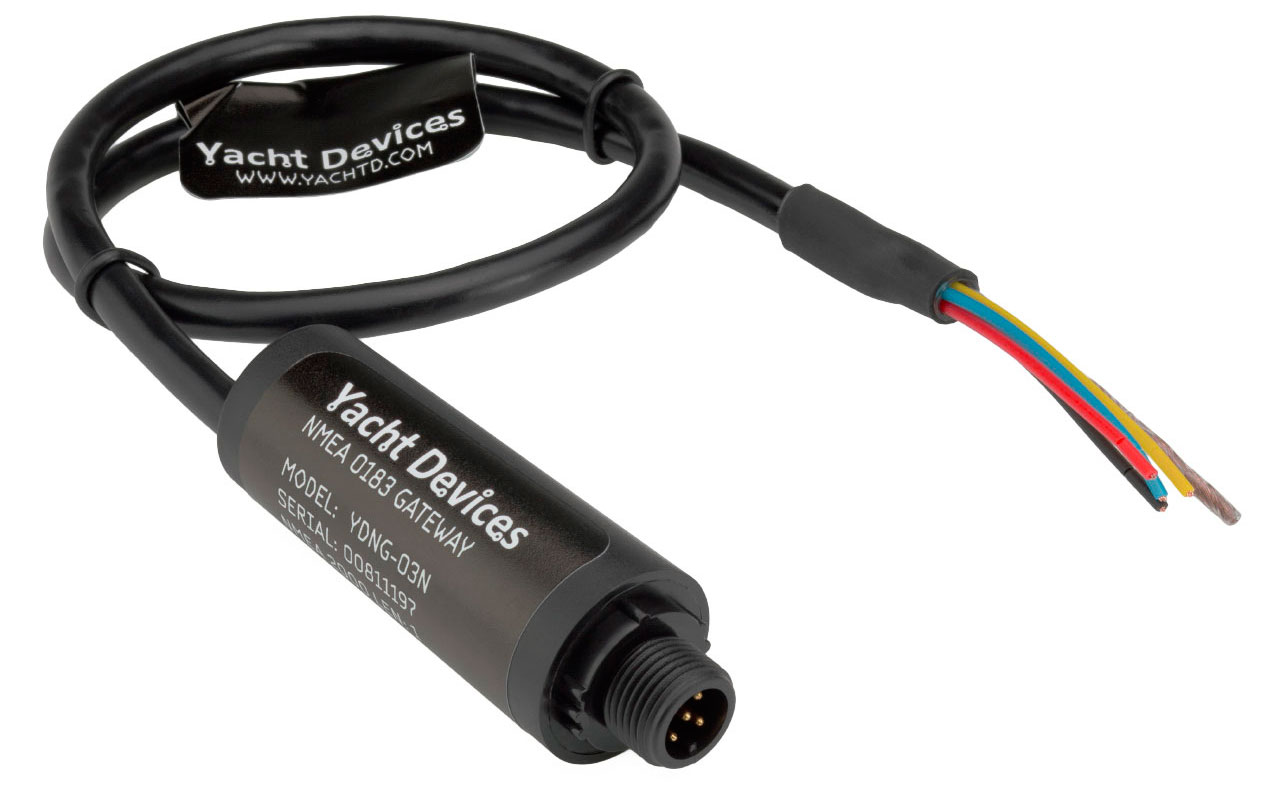

Рисунок 1. Yacht Devices Конвертер NMEA 0183-NMEA 2000 YDNG-03N (см. другие изображения)
Особенности продукта:
- позволяет управлять атопилотами Raymarine SeaTalk NG через NMEA 0183;
- гибкая система фильтров позволяет блокировать сообщения NMEA 0183 по строкам и сообщения NMEA 2000 по PGN, адресу отправителя или 29-битному идентификатору сообщения;
- питание от NMEA 2000 и обеспечивает высоковольтную гальваническую развязку между портами NMEA 2000 и NMEA 0183;
- NMEA 2000 может выступать в качестве мультиплексора для оборудования NMEA 0183;
- маршрутизация между линиями RX и TX порта NMEA 0183;
- опция быстрого курса (12 Гц) для радаров;
- диагностические записи (см. пример) могут быть чрезвычайно полезны при устранении неисправностей NMEA.
Список поддерживаемых сообщений NMEA приведен в Приложении D к Руководству Пользователя.
Конвертер NMEA 0183-NMEA 2000 совместим практически со всем оборудованием, поддерживающим стандарт NMEA 2000. Сети Raymarine SeaTalk NG, Simrad SimNet и Furuno CAN являются фирменными версиями стандарта NMEA 2000 и отличаются друг от друга лишь типом разъема.
Конвертер NMEA 0183-NMEA 2000 поставляется с разъемами различных типов (см. Руководство пользователя), что позволяет подключать его к сетям различных производителей без использования каких-либо адаптеров.

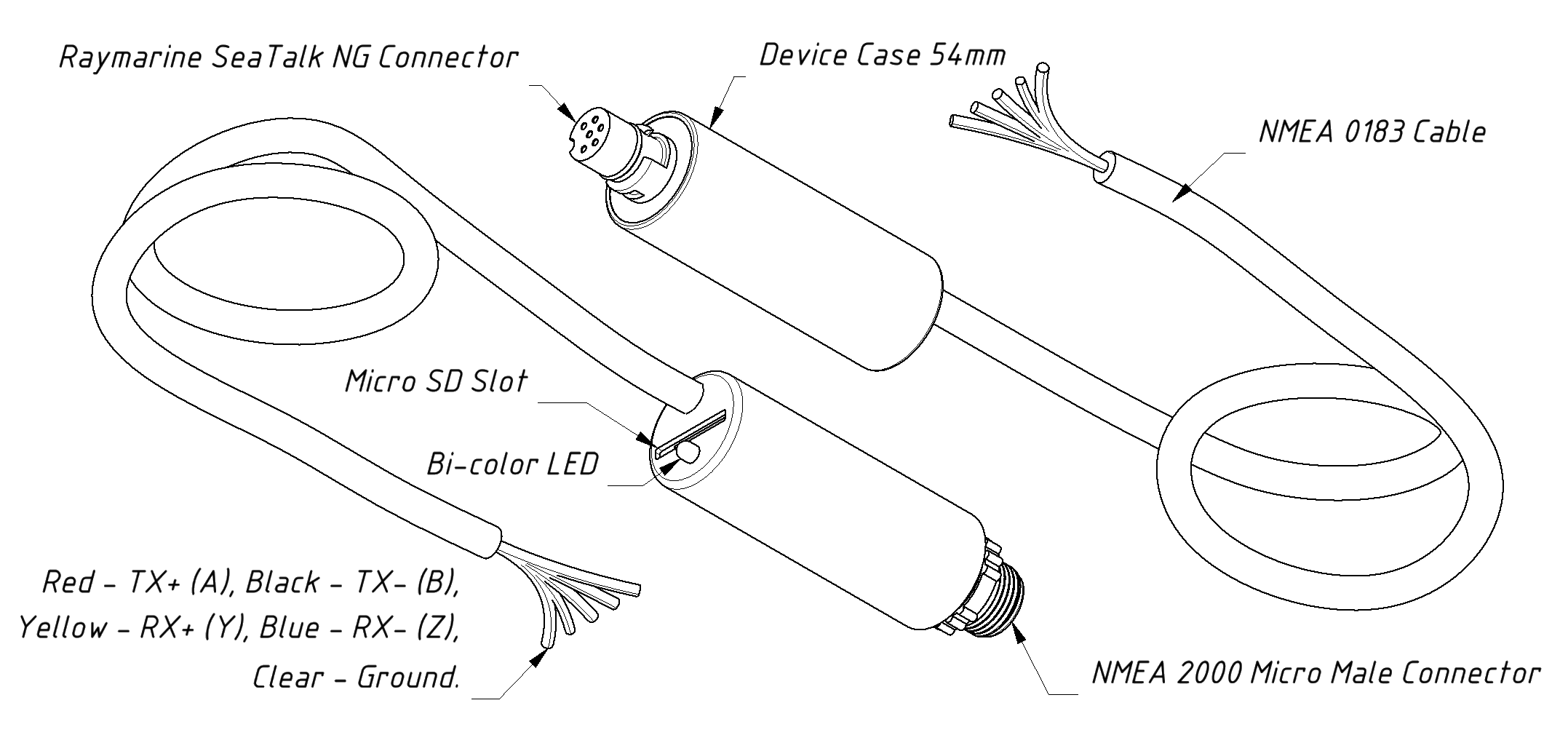

Рисунок 2. Чертеж Конвертера NMEA 0183-NMEA 2000 моделей YDNG-03N (слева) и YDNG-03R (справа)
Дополнительные технические сведения см. в Руководстве Пользователя и Часто задаваемые вопросы.
Руководство по эксплуатации предыдущей модели
