Wi-Fi Gateway YDWG-02

Сетевой шлюз NMEA 2000-в-WiFi позволяет просматривать данные с морской цифровой сети NMEA 2000 на ПК или смартфоне. С его помощью вы можете получать данные морской сети, включая курс, скорость и положение судна, скорость и направление ветра, глубину воды, сообщения AIS от судов и воздушных судов, а также другие навигационные данные в популярных программных приложениях.

Устройство создает собственную сеть Wi-Fi (радиус действия которой в открытом пространстве составляет около 30 метров) или может подключаться к существующей сети Wi-Fi. Во втором случае зона покрытия зависит от зоны покрытия базовой сети; ноутбуки и ПК можно подключать к Wi-Fi роутеру (и шлюзу) через Ethernet; кроме того, можно настроить удаленный доступ к шлюзу через Интернет.

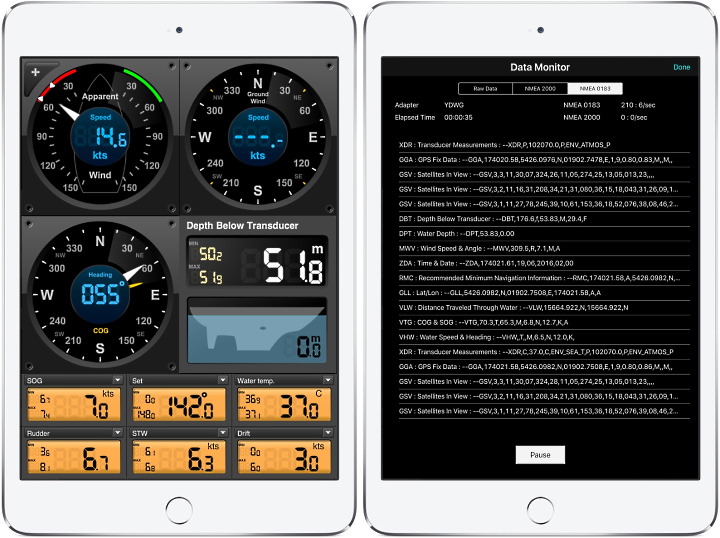

Рисунок 1. Приборы EDO и приложение AirMar OnSiteWX на iPad 4 Mini

Для настройки шлюза, потребуется любое устройство с поддержкой Wi-Fi (ноутбук или смартфон) и любой веб-браузер. Настройки устройства можно сбросить до заводских значений с помощью скрытой кнопки сброса.

Шлюз поддерживает сетевые протоколы TCP и UDP (оба могут быть включены одновременно). Для протокола UDP количество клиентов (физических устройств или программных приложений) не ограничено.

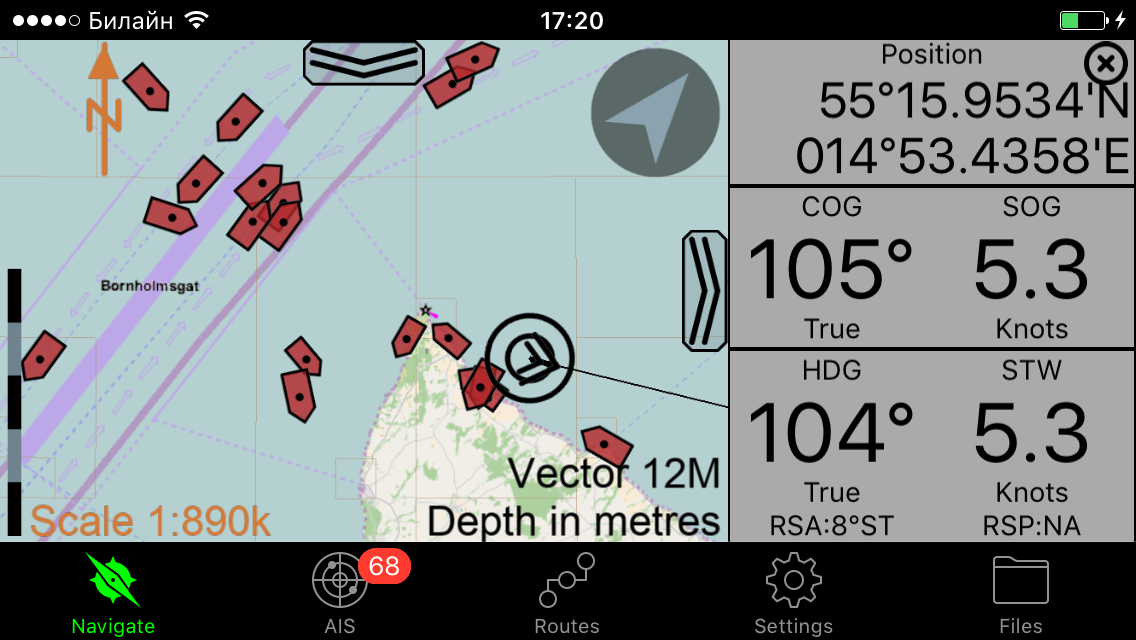

Рисунок 2. SEAiq Open для iPhone, подключенное к YDWG-02

Устройство оснащено двунаправленным преобразователем между протоколами NMEA 2000 и NMEA 0183. Протокол NMEA 0183 широко используется в морских приложениях, начиная с прошлого тысячелетия. Таким образом, устройство совместимо практически со всеми морскими мобильными приложениями (за исключением приложений, специально разработанных для использования только с конкретным оборудованием) и с большинством популярных приложений для ПК.

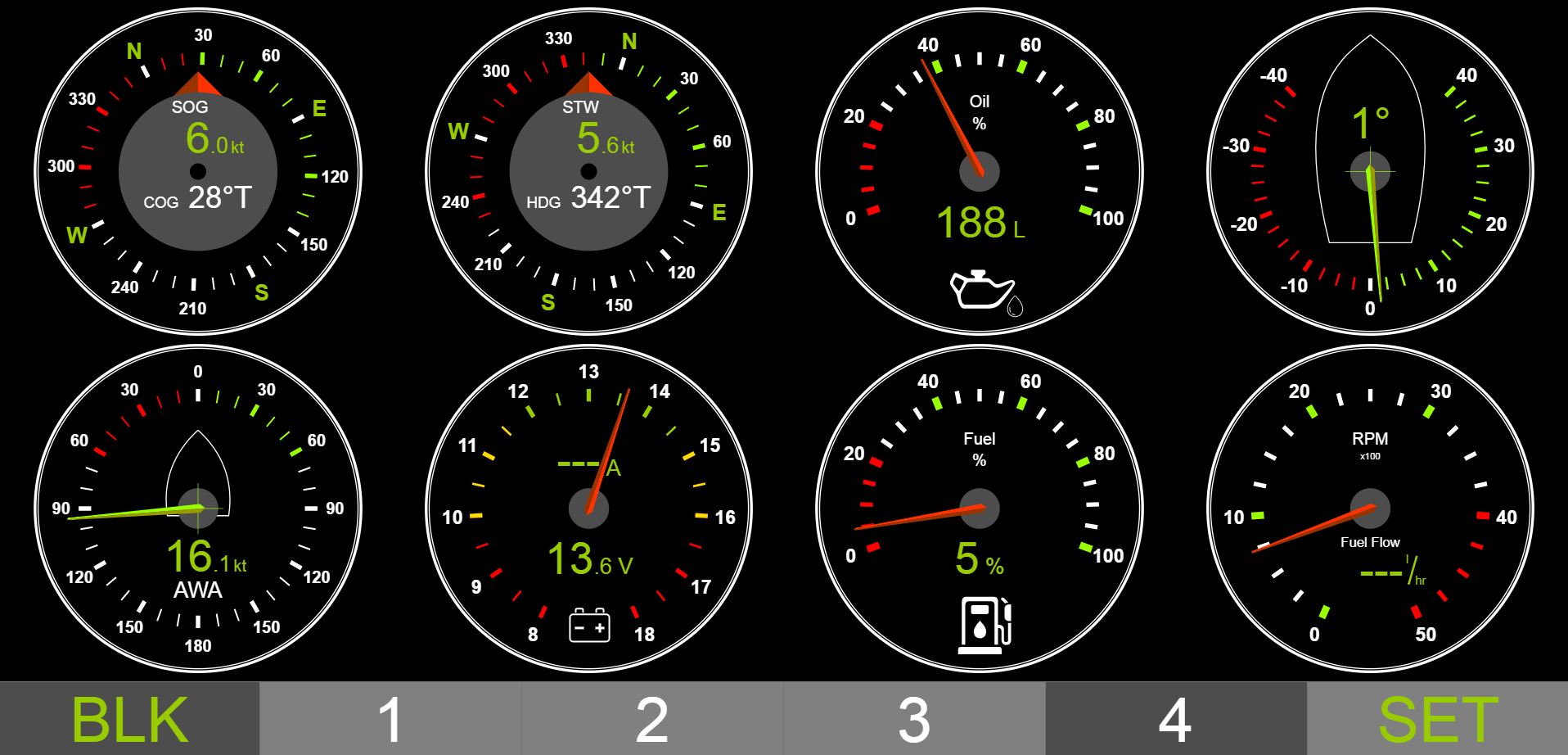

Кроме того, для просмотра данных о судне в режиме реального времени не требуется устанавливать приложения. Мы добавили красочные веб-индикаторы на встроенный административный сайт, и теперь вы можете просматривать данные о ветре, работе двигателей и расходе топлива, давлении масла, охлаждающей жидкости и топлива, состоянии баков и аккумуляторов (или с помощью круговых индикаторов), курсе, скорости, глубине и другие показатели прямо в браузере. И даже управлять автопилотом!

Вы можете настроить макет любой страницы и набор панелей данных. Вы даже можете просматривать журналы NMEA! Сэкономьте на приложениях, сэкономьте на дополнительных приборных панелях и контролируйте свою лодку с дивана с помощью смартфона! Не требуется подключение к Интернету, и это бесплатно. Ознакомьтесь с этим руководством, чтобы узнать больше о встроенных веб-индикаторах. Или посмотрите это видео!

Шлюз автоматически записывает ваш маршрут вместе с данными о погоде, глубине и другими показателями во внутреннюю память (до 16 256 точек). Эти данные можно экспортировать с внутреннего веб-сайта в файлы формата GPX (для Garmin MapSource, Google Earth или других картографических приложений) или CSV (таблицы).

Если шлюз подключен к Интернету, он может автоматически загружать записанные данные в Облачном сервисе. Облачный сервис обеспечивает легкий доступ к вашим маршрутам или возможность отслеживать вашу лодку из дома, а также позволяет делиться своим местоположением с родными и друзьями. Чтобы узнать больше об Облачном сервисе, прочтите эту статью или посетите: https://cloud.yachtd.com/

Шлюз также поддерживает протокол RAW, который поддерживается в популярном программном обеспечении Expedition и CAN Log Viewer. Он позволяет передавать любые сообщения NMEA 2000 (включая проприетарные) в приложение и в обратном направлении. Вы можете записывать сообщения в файл .CAN и/или отслеживать их в реальном времени с помощью бесплатного программного обеспечения CAN Log Viewer (Mac OS X, Windows, Linux). Это может быть полезно для настройки и устранения неполадок сетей NMEA 2000 или J1939.

Записанный файл .CAN можно преобразовать в формат .DAT и обработать с помощью программного обеспечения Конвертер YDVR для преобразования данных NMEA 2000 в треки GPX, таблицы и другие форматы. Конечно, это не так удобно, как запись данных с помощью Регистратора NMEA 2000 данных, но подходит для тестов, проб и т.д.

Протокол RAW является открытым и поддерживается также в нашем Сетевом шлюзе NMEA 2000-в-USB. Мы надеемся, что он станет популярным среди разработчиков программного обеспечения, поскольку он очень прост и бесплатен.

Шлюз предназначен для работы в сети NMEA 2000 и совместим с широким спектром оборудования, поддерживающего данный протокол. Сети Raymarine SeaTalk NG, Simrad SimNet и Furuno CAN представляют собой брендированные версии NMEA 2000 и отличаются лишь типом разъемов. В своих устройствах компания Garmin использует разъем NMEA 2000 Micro, который совместим с разъемом DeviceNet Micro.

Шлюз поставляется с разными типами разъемов (см. Руководство пользователя), что позволяет подключать его к сетям разных производителей без каких-либо адаптеров.

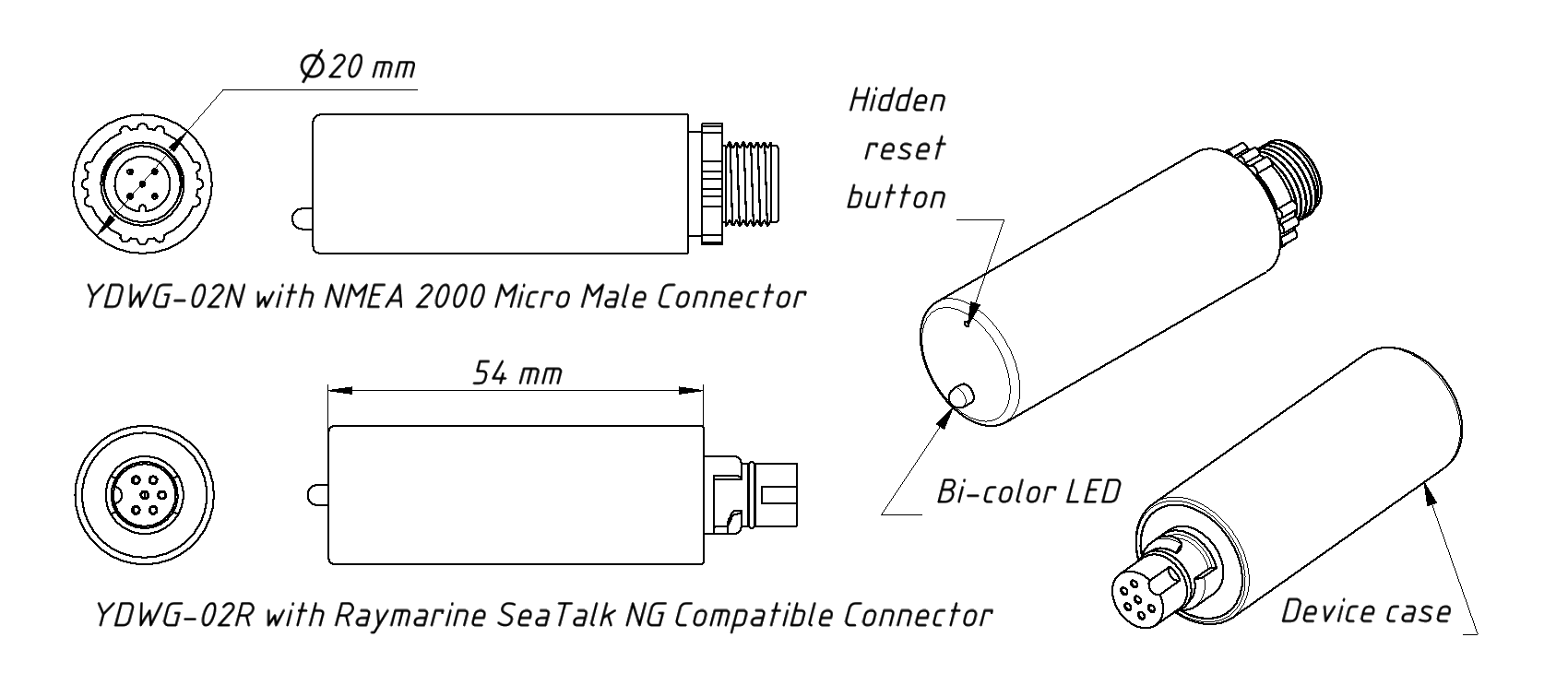

Рисунок 13. Схема моделей шлюза YDWG-02N и YDWG-02R (фотографии)

Wi-Fi-антенна расположена внутри, под светодиодом. Дополнительную техническую информацию можно найти в Руководстве пользователя и Часто задаваемые вопросы.
