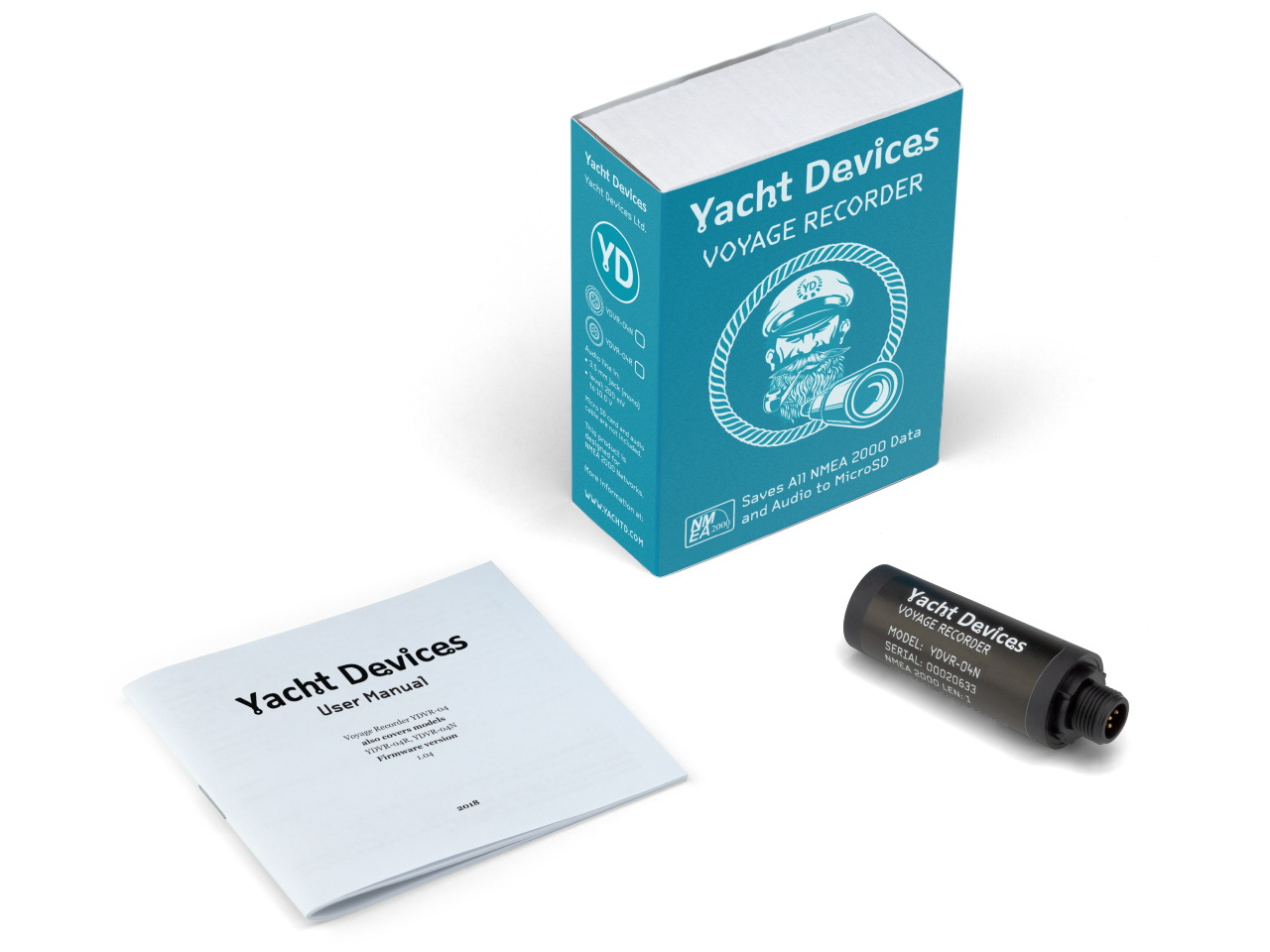

Voyage Recorder YDVR-04

Используйте Регистратор NMEA 2000 данных для сохранения GPS-треков, данных о ветре, глубине, температуре, AIS и всех других данных, поступающих по магистральной сети, которые собираются во время всех ваших рейсов в течение сезона. Никогда не забывайте захватывающие моменты своих путешествий, сохраняйте доказательства сильных ветров и сильных штормов, накапливайте данные для будущих рейсов, анализируйте данные о пройденных маршрутах, создавайте судовые журналы и диагностируйте проблемы.

Recorder предназначен для сохранения данных с бортовой сети судна на карте памяти MicroSD. Бортовая сеть типичной круизной яхты содержит данные о местоположении, курсе, скорости, глубине, температуре воды, показаниях лога, скорости и направлении ветра, а также данные AIS близлежащих судов. Также могут быть доступны цифровые данные о двигателе, резервуарах для воды и топлива, заряде аккумуляторов и т. д.

Recorder записывает все сетевые данные на карту памяти. Он не анализирует данные, оставляя эту работу программному приложению, работающему на персональном компьютере. Благодаря этому Recorder поддерживает все типы сообщений, транслируемых по сети любым другим оборудованием, присутствующим в сети судна. Ознакомьтесь со списком уже поддерживаемых типов данных!

Помимо всех функций предыдущей модели (YDVR-03), новая модель YDVR-04 также оснащена аудиовходом и позволяет записывать звук с линейного выхода VHF (а также с выхода на динамики некоторых моделей) или с выхода усилителя микрофона. Аудиоданные сохраняются в виде стандартных аудиофайлов с расширением .WAV, которые можно воспроизводить практически в любом программном обеспечении.

Программа Конвертер YDVR, поставляемая в комплекте с регистратором, устанавливается на персональный компьютер и позволяет создавать файлы файлы GPX и CSV , содержащие маршрут судна и подробную информацию об условиях плавания (например, щелкните точку маршрута на карте выше), включая данные о погоде, глубине, работе двигателя и даже маршруты близлежащих судов с AIS. Файлы GPX можно просматривать в Google Earth, Garmin MapSource и других картографических приложениях. Их также можно загрузить в новые модели картплоттеров Garmin и Raymarine. Файлы CSV можно открыть в приложениях для работы с электронными таблицами, таких как Microsoft Excel или LibreOffice Calc, чтобы визуализировать данные с помощью диаграмм и создавать графические отчеты.

Файлы данных модели YDVR-04 содержат внутренние ссылки на аудиофайлы, и программа размещает ссылки на аудиофайлы в тех географических точках файла GPX, где они были записаны. Таким образом, вы можете выбрать точку на своем маршруте, проверить, какая была погода, и, например, найти файл с прогнозом погоды, записанным с УКВ-радиостанции в это же время. Или прослушать свои УКВ-переговоры с другим судном. Это позволяет воссоздать ваше путешествие в мельчайших деталях!

Вы также можете подключить микрофон (для большинства типов требуется усилитель) к входу рекордера и использовать аудиозапись в качестве «голосового журнала»; ваши записи будут привязаны к времени и месту, где они были сделаны.

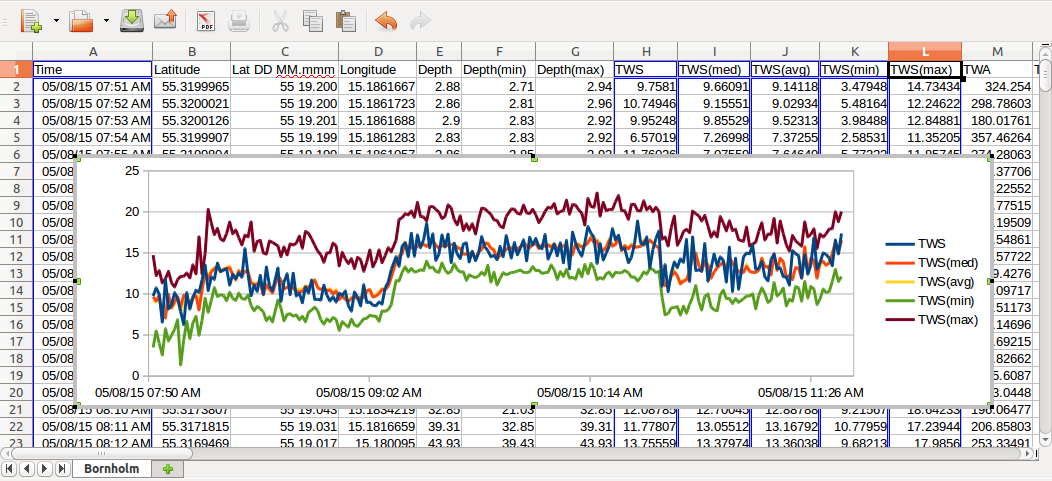

Рисунок 2. Снимок экрана LibreOffice Calc с файлом CSV из Recorder, нажмите, чтобы увеличить

Программное обеспечение для ПК позволяет конвертировать данные Регистратора NMEA 2000 данных в форматы OpenSkipper, CanBoat и Signal K. Специалисты по морской электронике могут диагностировать проблемы с N2K с помощью бесплатного программного обеспечения с открытым исходным кодом OpenSkipper. Это приложение позволяет «воспроизводить» записи NMEA 2000 и оснащено отличным средством просмотра журналов. Вы можете загрузить данные Регистратора NMEA 2000 данных в OpenSkipper и декодировать все сообщения N2K.

Мы также рекомендуем обратить внимание на бесплатное программное обеспечение CAN Log Viewer, оно может «воспроизводить» ваши записи данных на экране ПК в режиме реального времени и помочь в анализе сетевых проблем.

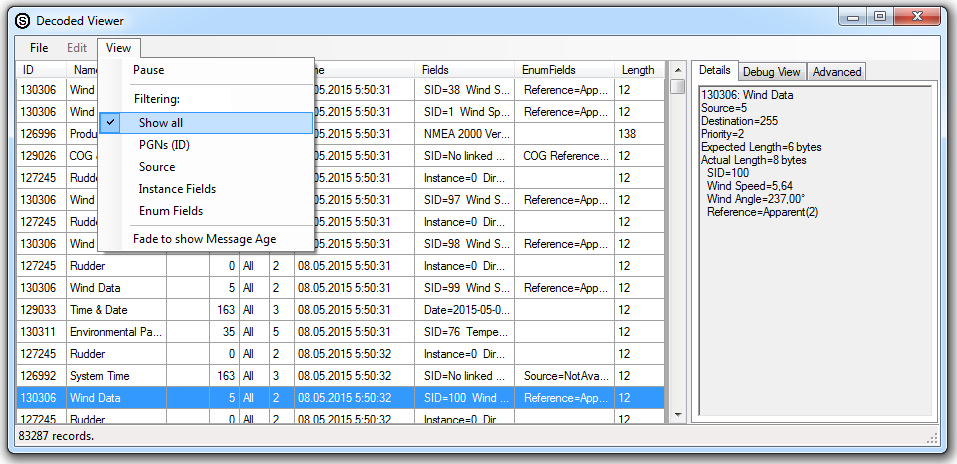

Рисунок 3. Снимок экрана приложения OpenSkipper с данными YDVR, нажмите, чтобы увеличить

С помощью Регистратора NMEA 2000 данных вы сможете всего за несколько кликов мыши получить настоящий многостраничный журнал плавания, который можно редактировать и распечатывать. Журнал формируется на основе шаблона: вы можете изменить шаблон, поставляемый вместе с программой, в Microsoft Word или LibreOffice Write. Или же создать свой собственный шаблон! Нажмите здесь, чтобы посмотреть скриншот автоматически сгенерированного журнала.

Программное обеспечение Recorder доступно бесплатно и работает на Microsoft Windows, Mac OS X и Linux. Пакет программного обеспечения также содержит тестовые данные с реального парусника, поэтому вы можете скачать его прямо сейчас и попробовать. Формат файлов Recorder является открытым, полностью документированным и бесплатным для использования — вы являетесь владельцем своих данных!

В среднем одна секунда записи занимает 1000–2000 байт на карте памяти, а стандартной карты объемом 16 ГБ хватит на 100–200 дней плавания. Устройство не требует настройки, а благодаря автоматическому удалению старых данных вам не придется беспокоиться о нехватке места. Подключите устройство к бортовой сети, вставьте карту, и можете забыть о нем до тех пор, пока вам не понадобятся данные. Также поддерживается скрытая установка, что может быть полезно, если вы сдаете яхту в аренду.

Регистратор NMEA 2000 данных также может воспроизводить записанные сообщения в физическую сеть CAN (см. раздел X. Руководства пользователя). Эта функция предназначена для разработчиков и может помочь в демонстрации, тестировании и эмуляции оборудования. Обратите внимание, что Регистратор NMEA 2000 данных может записывать и воспроизводить сообщения не только в сетях NMEA 2000, но и в любой сети, работающей со скоростью 50, 125, 250, 500 или 1000 кбит/с, например, в сети J1939.

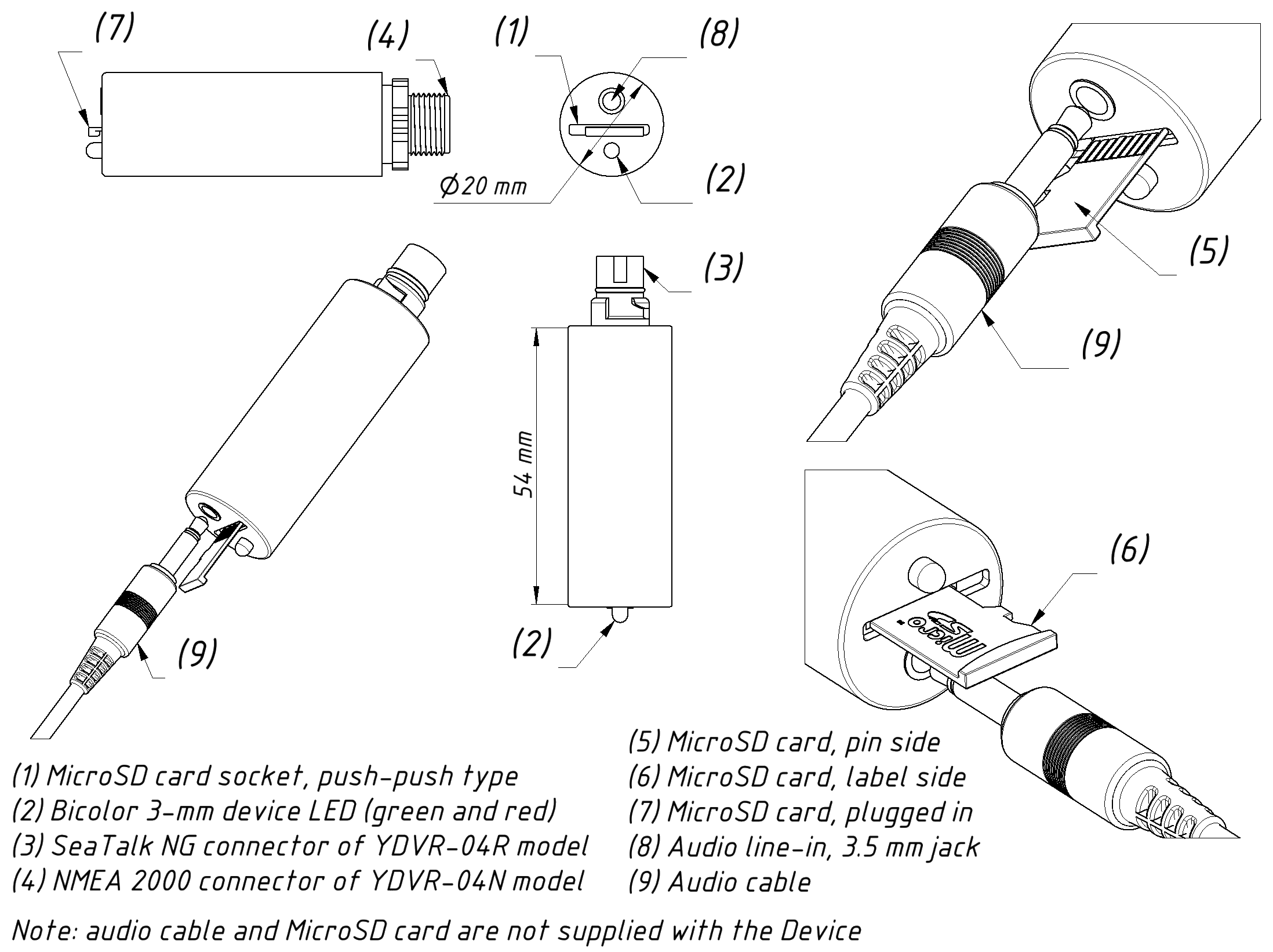

Рисунок 4. Схема Регистратора NMEA 2000 данных YDVR-04 (фотографии)

Recorder поставляется с разъемами различных типов (см. Руководство пользователя), что позволяет подключать его к сетям разных производителей без использования адаптеров. Модель устройства указана на корпусе.

Дополнительные технические сведения см. в Руководстве Пользователя YDVR-04 и Часто задаваемые вопросы. Руководство пользователя по устаревшей модели YDVR-03 доступно по этой ссылке.
