NMEA 2000 Wi-Fi Router YDNR-02
Устройство предназначено для соединения различного морского оборудования и мобильных устройств. Поддерживаются популярные стандарты обмена данных, устройство совместимо практически со всем существующим навигационным ПО и позволяет управлять судном с веб-браузера без соединения с интернетом и дополнительного ПО.
Wi-Fi роутер обеспечивает простое подключение всех морских и мобильных устройств. Он поддерживает все популярные морские протоколы, совместим практически со всем морским программным обеспечением и даже позволяет управлять судном через веб-браузер без подключения к Интернету и установленного программного обеспечения.
Wi-Fi роутер оснащен портами NMEA 2000 и SeaTalk, двумя портами NMEA 0183, имеет три сервера данных TCP/UDP и встроенный веб-сервер, через который можно легко настроить устройство или обновить прошивку. Он создает собственную сеть Wi-Fi (точку доступа) или может подключаться к существующей сети Wi-Fi на судне.

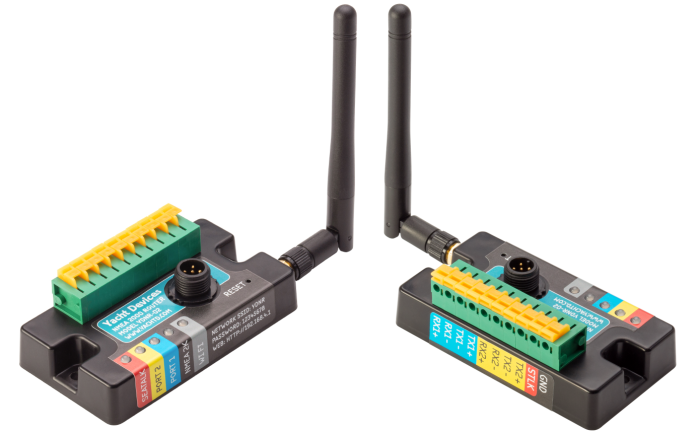

Рисунок 1. Роутер NMEA 2000/0183/ SeaTalk1/WiFi (кликните для увеличения)
Страница Web Gauges встроенного веб-сайта позволяет управлять цифровым коммутационным оборудованием и просматривать данные судна в режиме реального времени с помощью веб-браузера на ПК, ноутбуке, планшете или смартфоне; для этого не требуется подключение к Интернету или установка приложения. Если у вас есть доступ к сети Wi-Fi вашего судна через Интернет, «Web Gauges» — это готовое решение для мониторинга и управления судном. И даже для управления autopilot!
Рисунки 2–6. Снимки экрана приложения Web Gauges на iPhone (используйте ползунок)
Wi-Fi роутер оснащён лучшими двунаправленными преобразователями между протоколами NMEA 2000, NMEA 0183 и SeaTalk, а также поддерживает самый широкий на рынке набор сообщений. Маршрутизацией потоков данных можно легко управлять через веб-интерфейс (см. рис. 8), а индивидуальные фильтры сообщений на каждом порте и сервере данных позволяют ограничивать трафик для портов с низкой скоростью или блокировать определенные устройства, сообщения NMEA 2000, датаграммы SeaTalk или предложения NMEA 0183.
Рисунки 7–12. Снимки экрана административного веб-сайта (используйте ползунок)

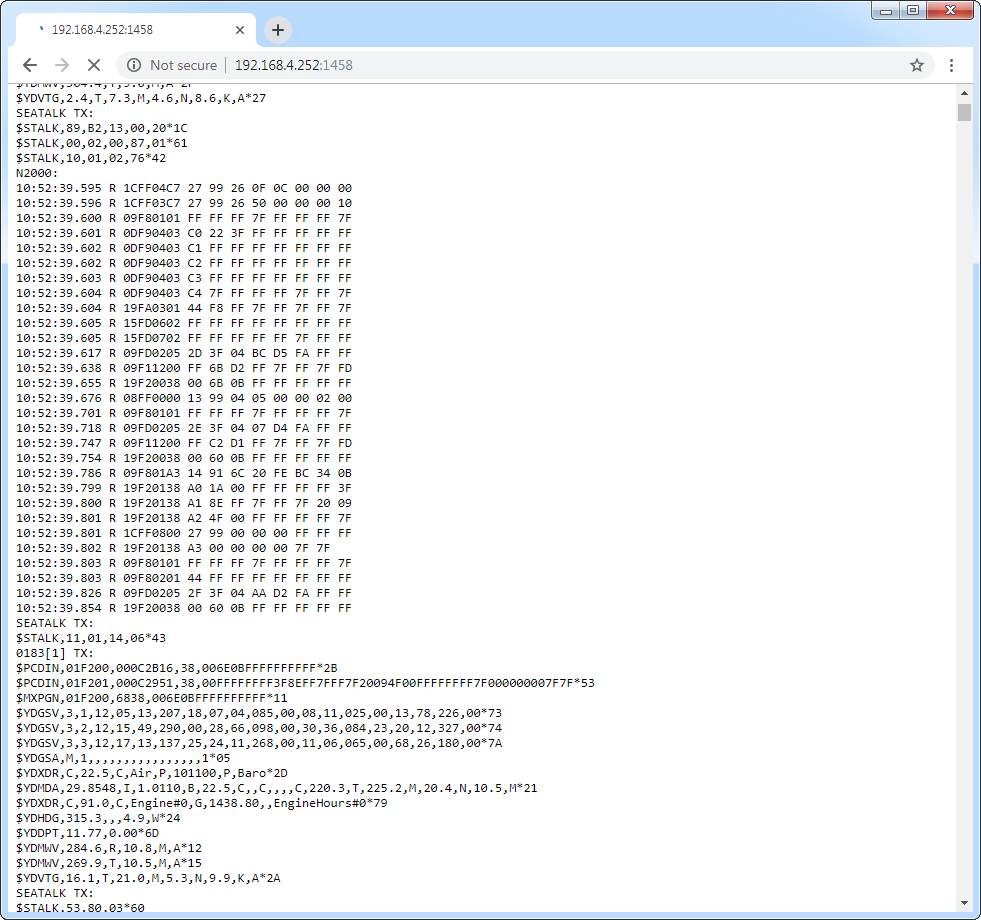

Один из серверов данных можно настроить для работы в режиме отладки, чтобы просматривать потоки данных, поступающие на этот порт прямо из веб-браузера. Поставляемое бесплатное программное обеспечение для ПК позволяет просматривать данные шины CAN (NMEA 2000, J1939), управлять устройствами NMEA 2000 и записывать сообщения в файл.
Wi-Fi роутер автоматически записывает ваш маршрут с данными о погоде, глубине и другими данными во внутреннюю память (до 12 000 точек). Эти данные можно сохранить с внутреннего веб-сайта в файлы GPX (для Garmin MapSource, Google Earth или других картографических приложений) или CSV (таблицы).
Если Wi-Fi роутер подключен к Интернету, он может автоматически загружать записанные данные в
Cloud Service. Cloud Service
обеспечивает легкий доступ к вашим маршрутам или позволяет отслеживать вашу лодку из дома, а также делиться своим местоположением с семьей и друзьями. Чтобы узнать больше об Cloud Service,
прочтите эту статью или
посетите: https://cloud.yachtd.com/
Особенности продукта:
- порт NMEA 2000 с разъёмом NMEA 2000 Micro Male;
- два физических порта NMEA 0183 для передачи и приёма данных (300–115 200 бит/с);
- поддерживаются как "односторонние" (RS-232), так и "дифференциальные" (RS-422) соединения NMEA 0183;
- имеет один порт SeaTalk (к нему можно подключить несколько устройств);
- три сервера данных TCP/UDP (данные NMEA 0183 или NMEA 2000) для программного обеспечения и приложений;
- автоматически записывает ваш маршрут и другие данные во внутренней памяти;
- внутренний веб-сервер для диагностики, обновления прошивки и настройки.
Варианты использования:
- подключение старого оборудования (NMEA 0183, SeaTalk) (датчиков, автопилотов) к современным картплоттерам, оснащённым исключительно интерфейсом NMEA 2000;
- подключение оборудования с различной скоростью передачи данных или протоколом (например, датчики SeaTalk к оборудованию NMEA 0183 и NMEA 2000, или GPS-приемник со скоростью 4800 бит/с к AIS со скоростью 38400 бит/с, либо УКВ-радиостанция со встроенным приемником AIS);
- подключать морское оборудование к программному обеспечению и приложениям (совместимо практически со всем морским программным обеспечением, включая OpenCPN, Expedition 10, Coastal Explorer, iNavx, Navionics Boating, iSailor и другие);
- устранение проблем с подключением программного обеспечения (с использованием фильтров данных или в режиме туннелирования без проверки контрольной суммы для очень старого оборудования NMEA 0183);
- превращает ваш мобильный телефон в пульт дистанционного управления для autopilot;
- управление судном и его мониторинг через Интернет (требуется VPN-доступ к Wi-Fi на судне);
- беспроводное соединение между устройствами NMEA 0183 или SeaTalk либо сегментами сети NMEA 2000 (требуется пара Wi-Fi роутеров);
- управление и обновление устройств NMEA 2000, запись данных NMEA 2000 для диагностики.
Несмотря на то, что корпус YDNR-02 является водонепроницаемым, клеммы проводов остаются открытыми, и попадание морской воды может привести к короткому замыканию. Не размещайте устройство в местах, где оно может оказаться под водой, намокнуть под дождем или попасть под брызги воды.

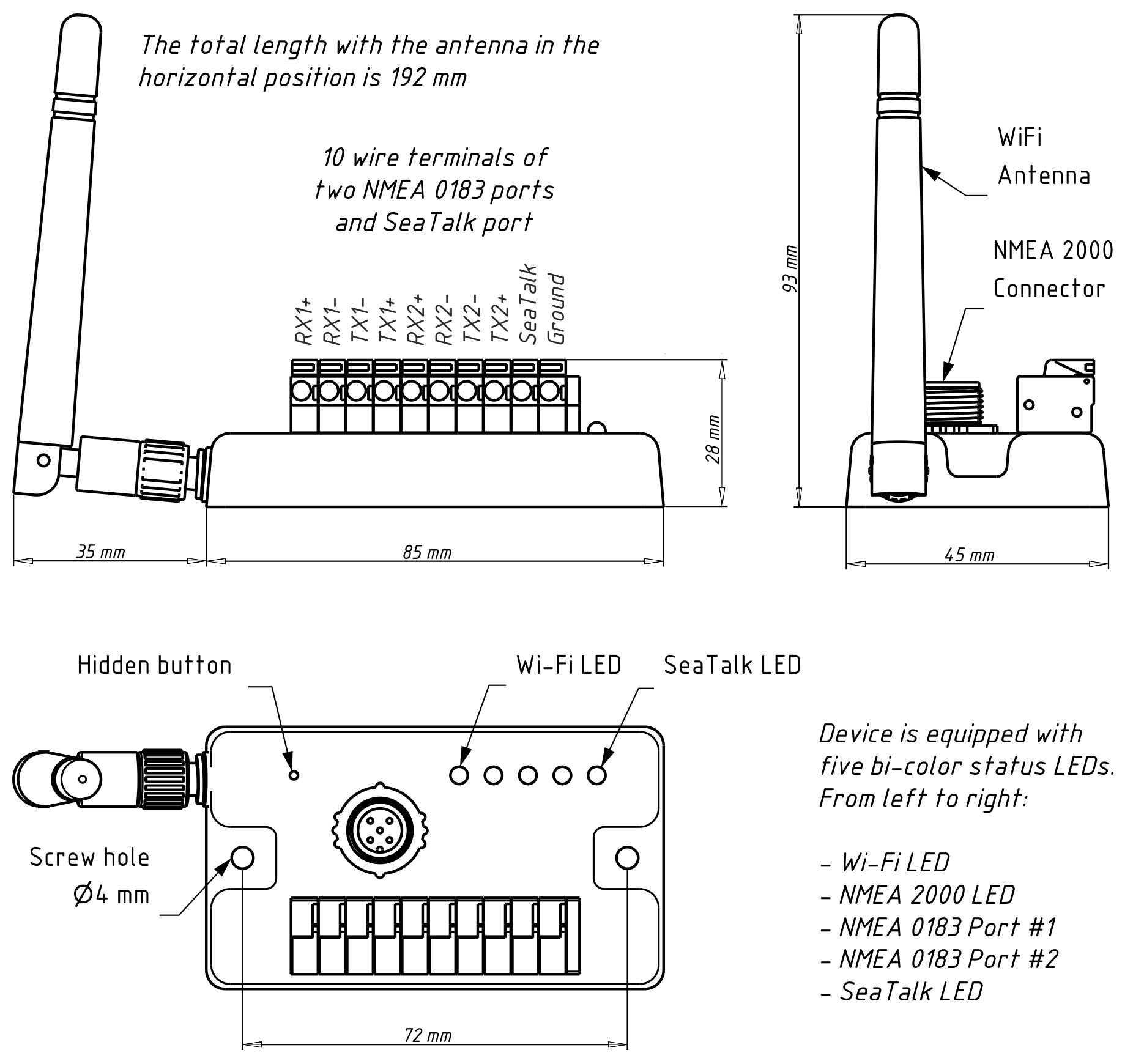

Рисунок 13. Схема Роутера NMEA 2000/0183/ SeaTalk1/WiFi YDNR-02 (см. фотографии)
Роутер оснащен разъемом NMEA 2000 Micro (штекер); для подключения к сетям Raymarine SeaTalk NG или Simrad SimNet требуется кабель-адаптер. Дополнительную техническую информацию можно найти в Руководстве пользователя и Часто задаваемые вопросы.
