Switch Control YDSC-04
Устройство отображает состояние и управляет четырьмя каналами коммутационного блока NMEA 2000 при помощи подключенных кнопок со светодиодной индикацией.
Функция Выносного поста управления позволяет просматривать состояние и управлять четырьмя каналами блока переключателей NMEA 2000 с помощью подключенных кнопок со светодиодными индикаторами.
Устройство предназначено для совместной работы с Блоком управления нагрузками YDCC-04 (содержащим четыре реле с фиксацией) или Кнопкой тревоги YDAB-01, а также совместимо с другими устройствами цифровой коммутации стандарта NMEA 2000, управляемыми посредством стандартных PGN 127501 и 127502. Примеры систем и схемы подключения вы найдете на странице Блока управления нагрузками YDCC-04.

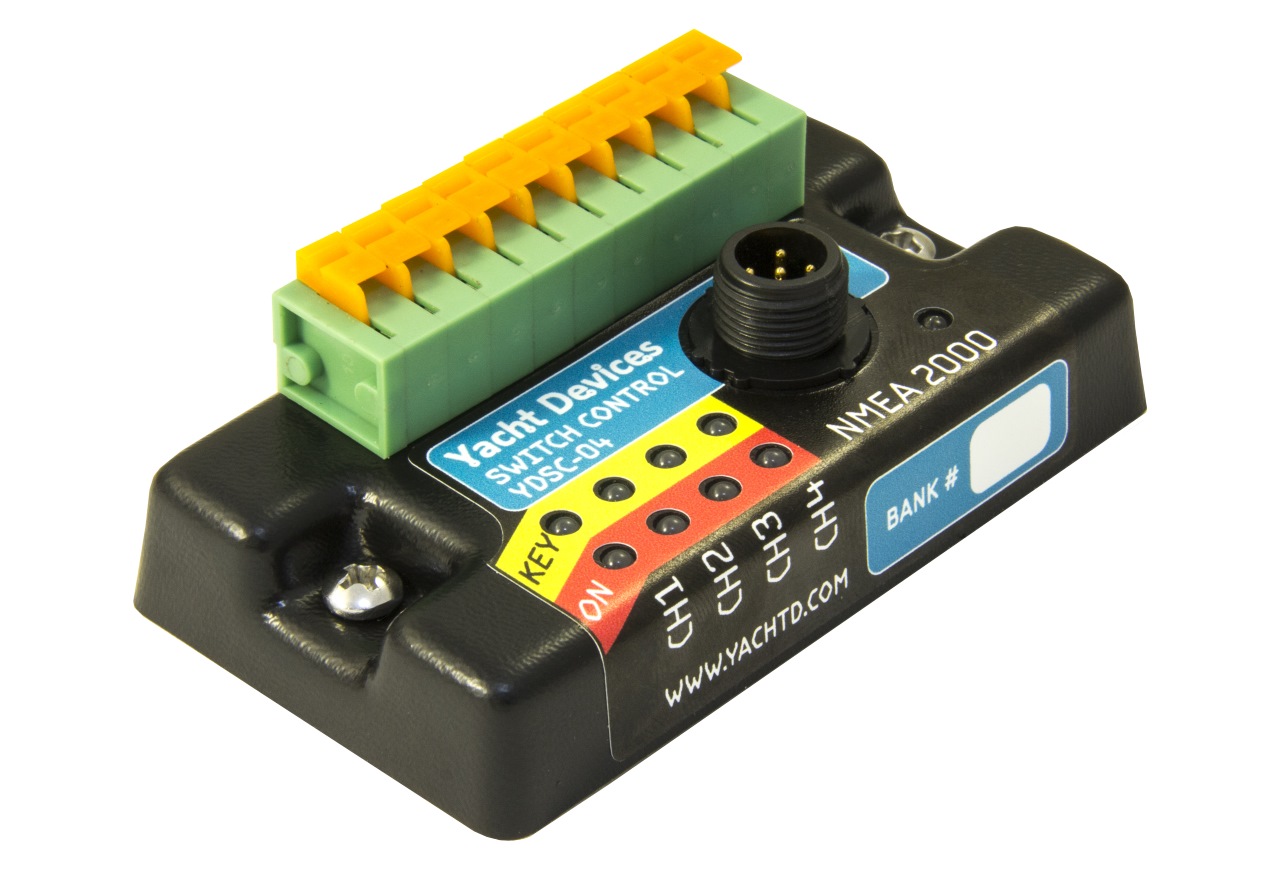

Рисунок 1. Yacht Devices Выносной пост управления YDSC-04 (подробнее)
Устройство оснащено клеммами для подключения четырех кнопок мгновенного действия или кнопок с фиксацией и встроенным светодиодным индикатором. Внешние кнопки в комплект поставки не входят; вы можете выбрать любые кнопки, гармонирующие с интерьером вашего судна (см. рекомендации в Руководстве пользователя).
Блок управления нагрузками и Выносной пост управления спроектированы для обеспечения совместимости с Oceanic Systems, Offshore Systems, Chetco Digital, Maretron (см. стр. 27 Руководства пользователя) и Carling Tech, а также с другими устройствами цифровой коммутации стандарта NMEA 2000, управляемыми посредством стандартных сообщений NMEA 2000 PGN 127501 "Binary Status Report" и PGN 127502 "Binary Switch Control".
Вы также можете управлять нагрузками, подключенными к модулю Блока управления нагрузками с большинства современных картплоттеров с поддержкой CZone.
Преимущества продукта:
- вы можете выбрать любые кнопки — с мгновенным или фиксируемым действием, которые будут гармонировать с интерьером вашей лодки;
- специальный "режим разделения" для управления двумя блоками: "Блок управления нагрузками" или "Кнопка тревоги";
- для установки не требуются специальные знания, программное или аппаратное обеспечение;
- цена и размеры подходят для малых судов;
- продукт, полностью соответствующий стандарту NMEA 2000, совместимый с ним и сертифицированный NMEA;
- поддерживаются обновления прошивки, доступно бесплатное программное обеспечение для ПК (требуется Сетевой шлюз NMEA 2000-в-WiFi или Сетевой шлюз NMEA 2000-в-USB).

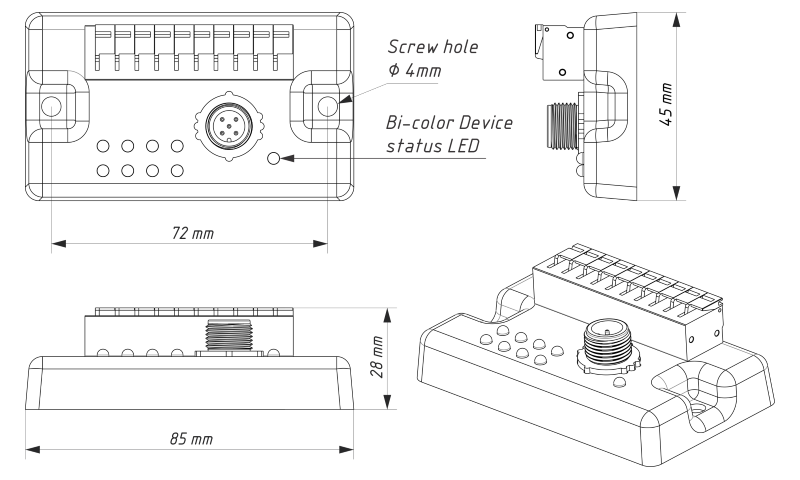

Рисунок 5. Схема Выносного поста управления YDSC-04
Клеммы устройств приведены в Приложении C. Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
