Alarm Button YDAB-01
Многофункциональное сигнальное устройство для сети NMEA 2000. К устройству может быть подключена внешняя кнопка со светодиодной подсветкой и акустическая система (динамик) с импедансом 4 или 8 Ом. Встроенный усилитель звуковой частоты с выходной мощностью 10 Вт позволяет воспроизводить один из 28 звуковых сигналов (сирены, гудки, звонки, тоновые и другие сигналы).

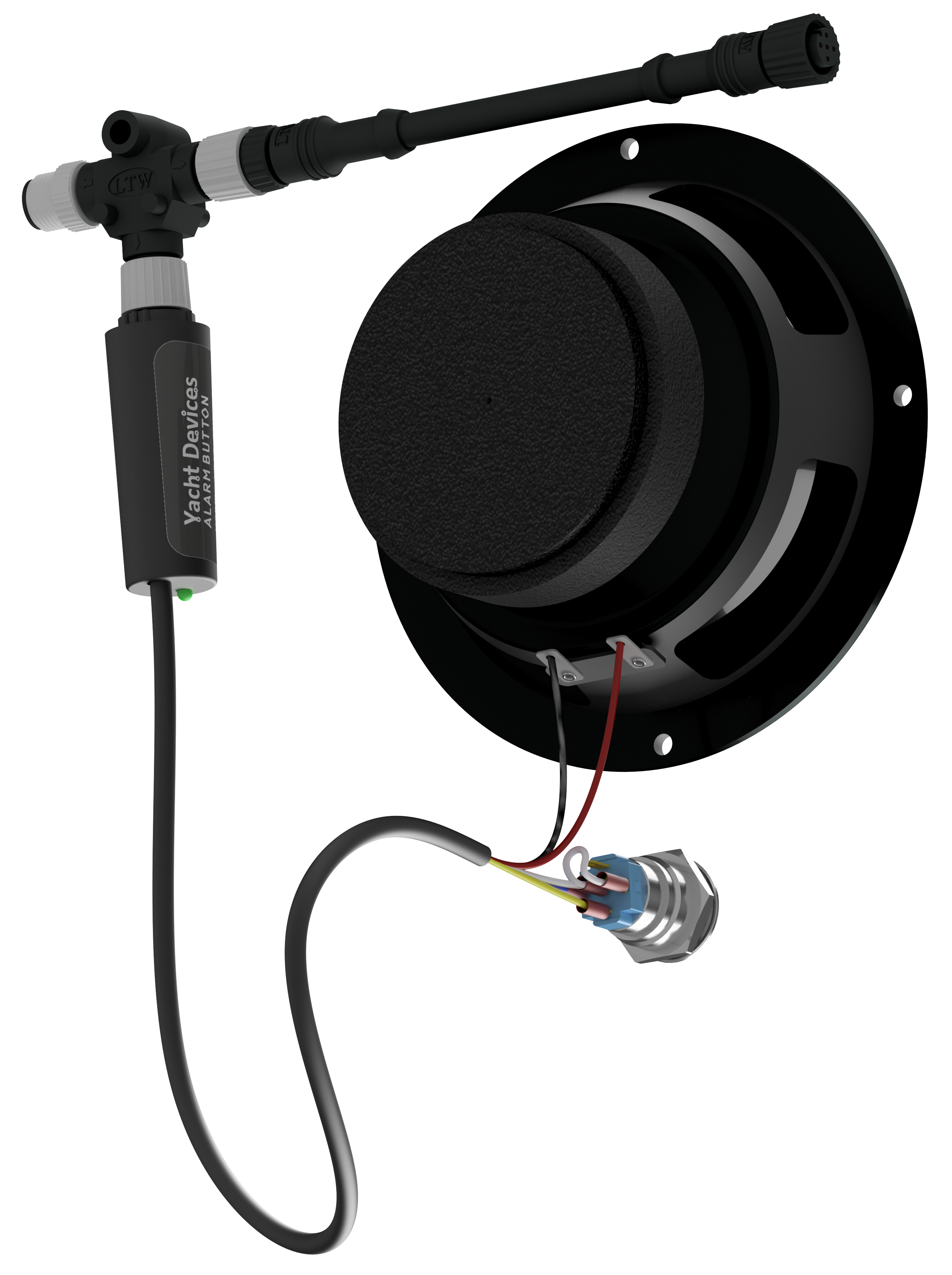

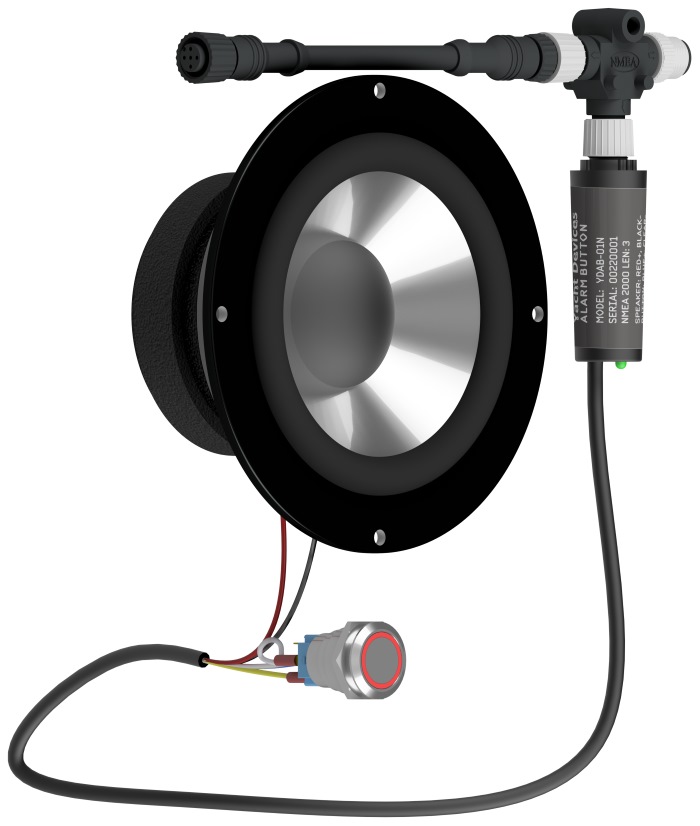

Рисунок 1. Устройство с подключенными динамиком и кнопкой со встроенным светодиодом (вид сзади)
Устройство может быть настроено на выполнение одной из следующих функций:

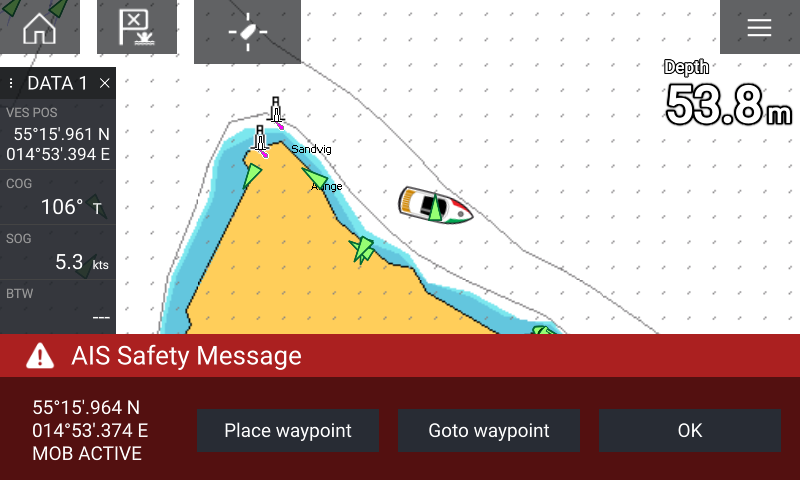

- Кнопка MOB (режим по умолчанию). Нажатие подключенной кнопки в течение двух секунд активирует звуковой сигнал тревоги и инициирует отправку сообщений AIS MOB (имитируя сообщения, получаемые от устройств EPIRB и SART с поддержкой AIS VHF), содержащих текущие координаты GPS. На экране картплоттера при этом устанавливается метка местоположения MOB. Повторное нажатие кнопки отменяет передачу сообщений MOB. Обратите внимание: сообщения, отправляемые данным устройством, не транслируются во внешнюю среду через каналы VHF или AIS, однако они доступны для всех устройств, подключенных к сети NMEA 2000 на борту судна.
- Блок цифровой коммутации и сигнализации. Устройство функционирует как 28-канальный блок бинарных переключателей стандарта NMEA 2000, каждому каналу соответствует уникальный звуковой сигнал и последовательность мигания светодиода. Каналы (и соответствующие им звуковые оповещения) могут быть активированы или деактивированы с помощью другого оборудования — в том числе наших умных датчиков либо непосредственно с экрана современного картплоттера. Подключенная к устройству кнопка служит для сброса сигнала тревоги.
- Блок мониторинга двигателя. В этом режиме Устройство подает звуковые сигналы тревоги в соответствии с аварийными оповещениями двигателя, поступающими от блока управления двигателем или шлюза NMEA 2000. Этот режим полезен на судах, где штатные приборы мониторинга двигателя уже требуют замены. Кроме того, Устройство можно запрограммировать на самостоятельную подачу звукового сигнала тревоги при достижении заданного значения температуры, оборотов двигателя и т. д.
- Якорная сигнализация. В этом режиме устройство можно активировать нажатием кнопки для отслеживания текущего местоположения судна; если судно выйдет за пределы заданного радиуса, сработает сигнал тревоги. Дополнительный сигнал сработает в случае потери сигнала GNSS или получения некорректных данных о местоположении. Хотя эта функция, как правило, доступна на МФД и картплоттерах, наша сигнализация звучит значительно громче.
Это устройство для вас, если:
- В кабине у вас нет МФД, и вам необходимо быстро установить метку «Человек за бортом» (MOB) и разбудить экипаж;
- Ваш МФД не оснащен аппаратной кнопкой MOB, требуемой гоночными правилами;
- Вам необходим звуковой сигнал, управляемый кнопкой или с экрана МФД, для вызова резервной команды в ветреную и шумную погоду;
- Вам необходимо отслеживать параметры работы двигателя и предупреждать рулевых о том, что эти параметры выходят за пределы нормы (особенно в случае с арендованными судами);
- Вам необходимо подать сигналы тревоги с датчиков или других устройств.
С помощью Wi-Fi-роутера или Wi-Fi-шлюза NMEA 2000 вы можете управлять звуковыми оповещениями с мобильных устройств или ПК, используя интерфейс Web Gauges (установка дополнительного программного обеспечения не требуется). Эти устройства также позволяют обновлять прошивку, загружать пользовательские звуковые файлы и настраивать расширенные параметры Кнопки тревоги. Выбор режима и регулировка громкости также доступны непосредственно с подключенной кнопки.

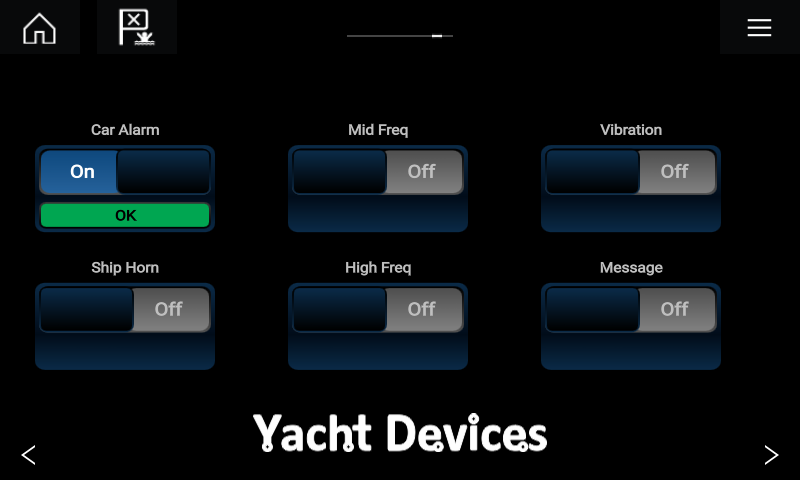

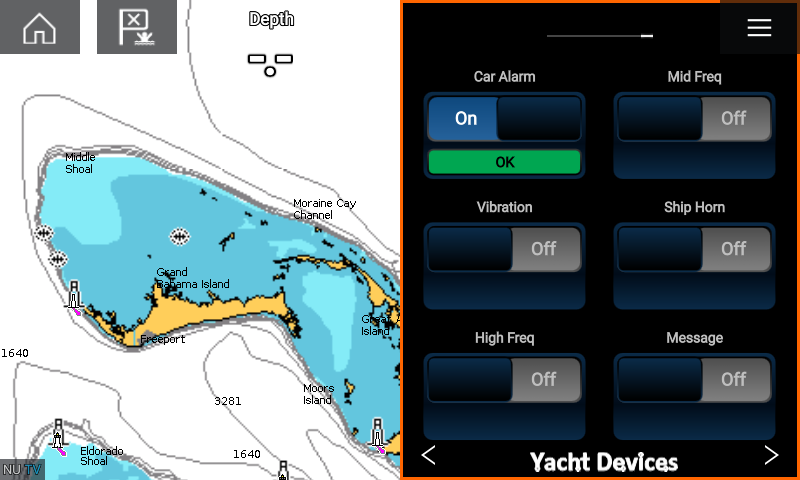

Рисунок 2. Управление звуковыми сигналами тревоги с Raymarine Axiom
Шестью звуковыми сигналами (из 28 доступных) данного устройства можно управлять с помощью современного многофункционального дисплея (МФД) с поддержкой технологии CZone (модели B&G, Simrad, Lowrance, Furuno, а также серии Axiom, eS и gS от Raymarine), см. Рисунок 2. Посетите эту страницу чтобы скачать файл конфигурации для вашего МФД и ознакомиться с инструкциями.
Управление четырьмя звуковыми сигналами может осуществляться посредством аппаратных кнопок, подключенных к модулю "Выносной пост управления", кроме того, данный модуль отображает состояние каналов с помощью встроенных и внешних светодиодных индикаторов. В режиме цифровой коммутации две или более Кнопок тревоги будут работать синхронно (согласно заводским настройкам); это решение удобно использовать на крупных судах. Для обеспечения независимой работы кнопок необходимо задать для них уникальные номера банков в настройках системы.

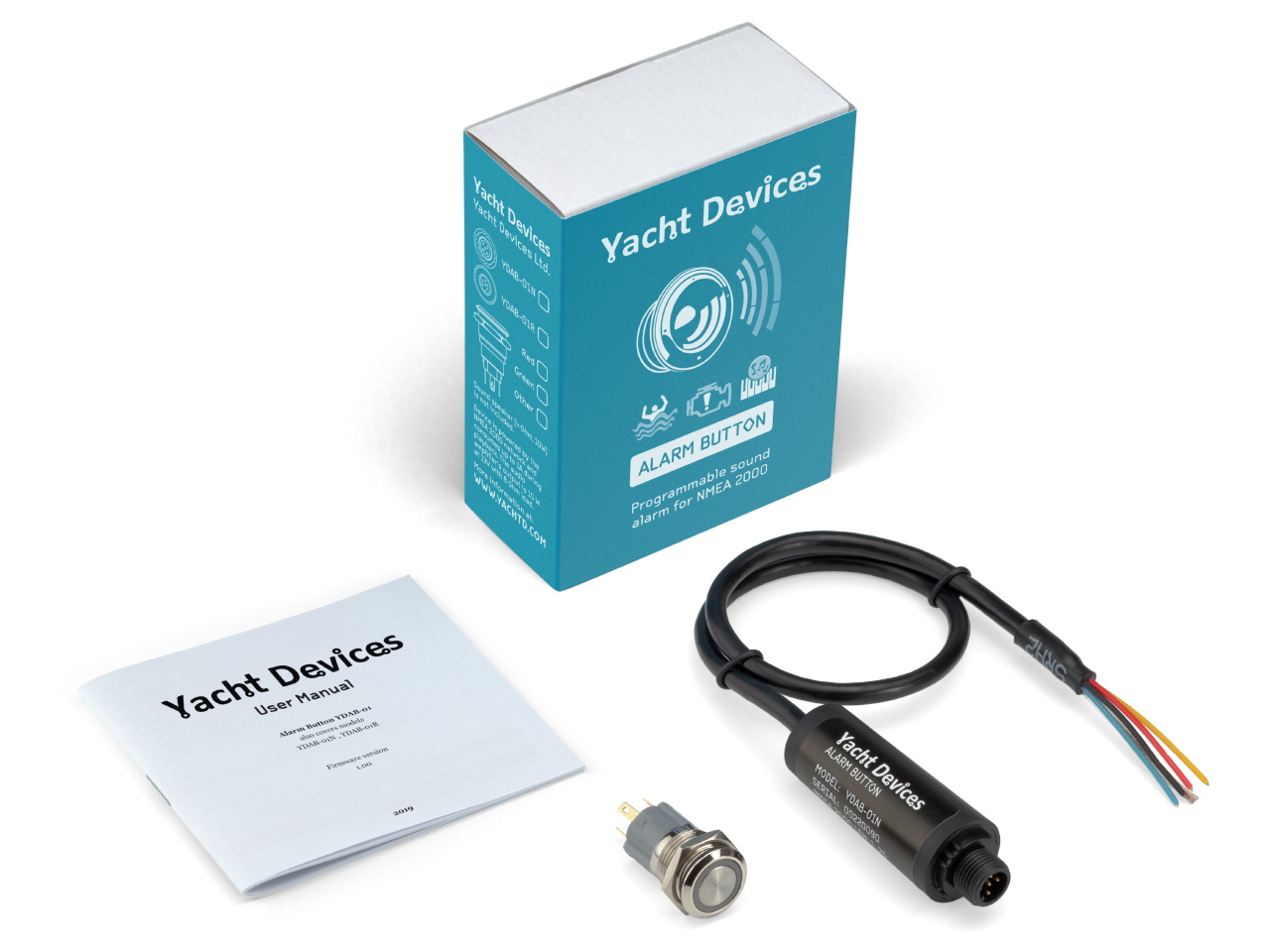

Кнопка тревоги поставляется с разъемом, совместимым с SeaTalk NG, или с разъемом, совместимым с NMEA 2000 Micro Male (см. рисунок ниже). Для других сетей может потребоваться кабель-адаптер. Кнопка диаметром 16 мм со встроенным красным светодиодом (см. рис. 1) входит в комплект поставки устройства, а звуковой динамик в комплект не входит. Модель устройства указана на корпусе.

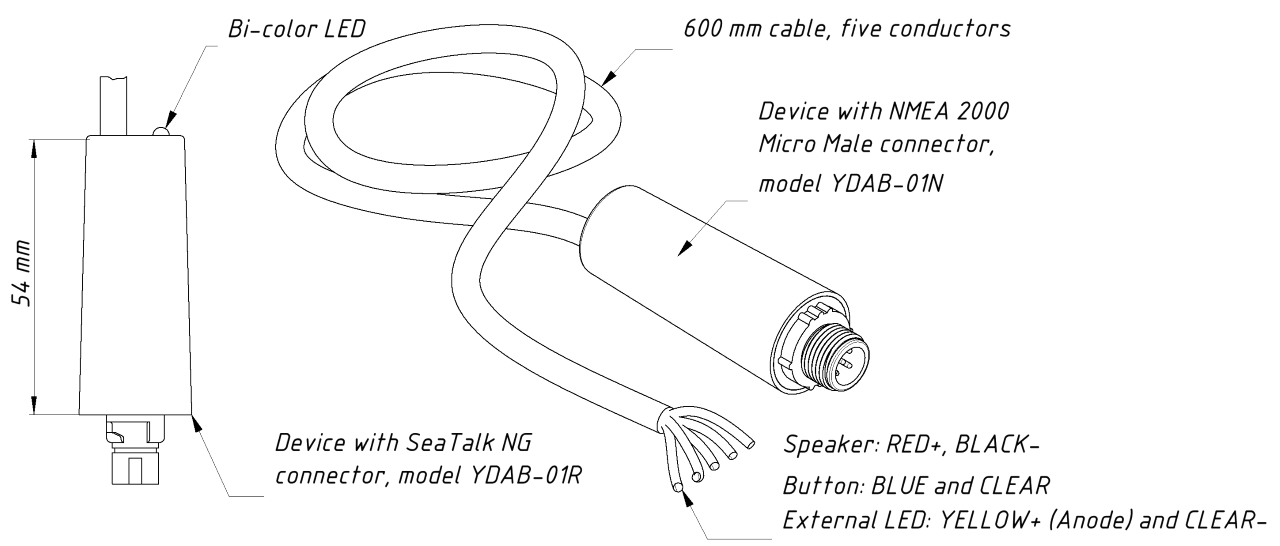

Рисунок 3. Схема Кнопки тревоги (YDAB-01R и YDAB-01N) (см. фотографии)
Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
