Exhaust Gas Sensor YDGS-01

Датчик измеряет температуру чрезвычайно горячих газов, твердых тел и жидкостей в диапазоне от 0 до +800 °C (от +32 до 1472 °F).

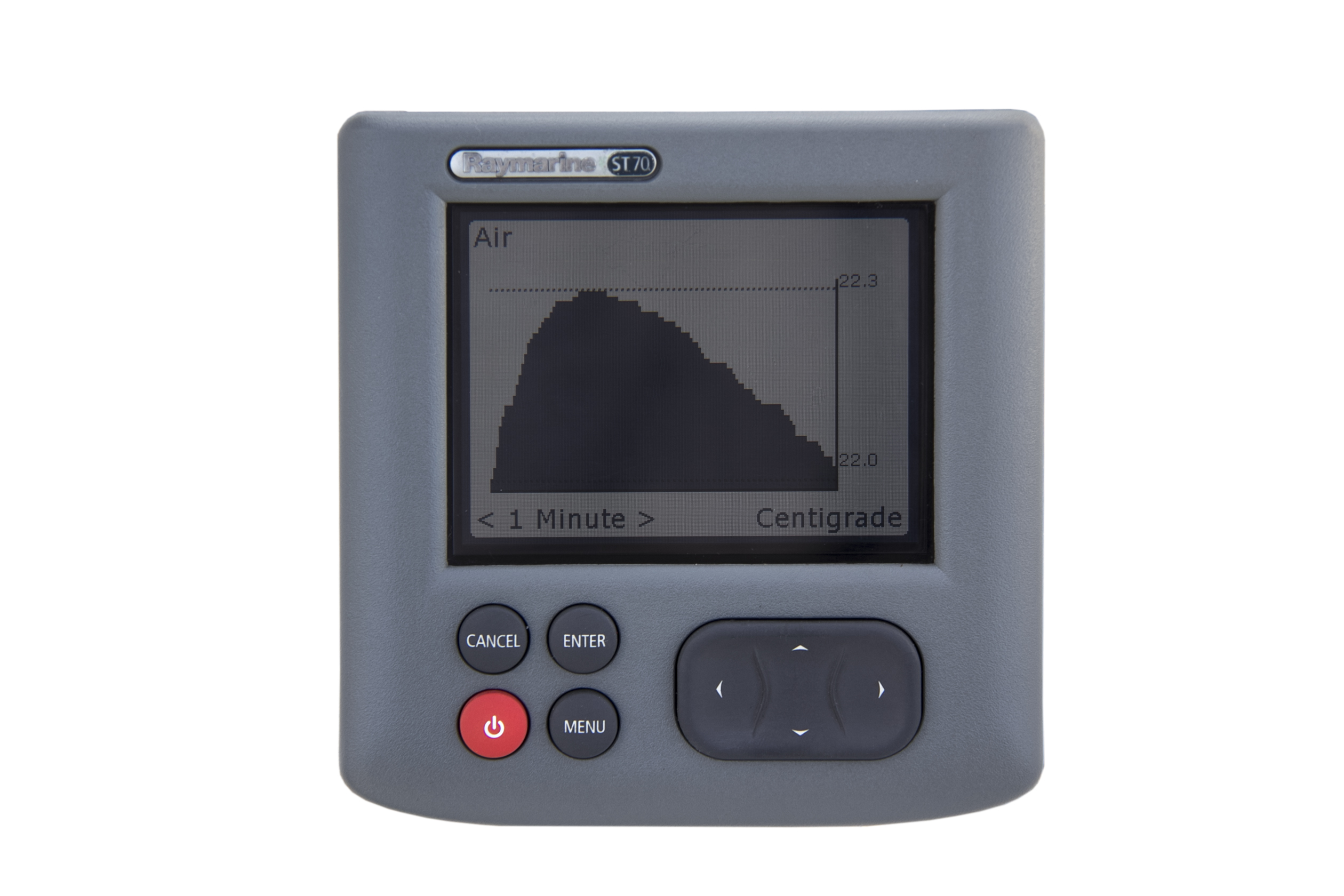

Датчик выхлопных газов предназначен не только для измерения выхлопных газов. При заводских настройках он передает измеренные данные как «Температура воздуха» (поскольку этот тип данных поддерживается всеми картплоттерами), но может быть перенастроен для отображения "Температуры выхлопных газов", "Температуры системы отопления", "Температуры в машинном отделении", и т.д.

Устройство поддерживает технологию Plug and Play; достаточно просто подключить его к магистрали NMEA 2000, чтобы получить показания на всех NMEA 2000 картплоттерах и приборах на борту.

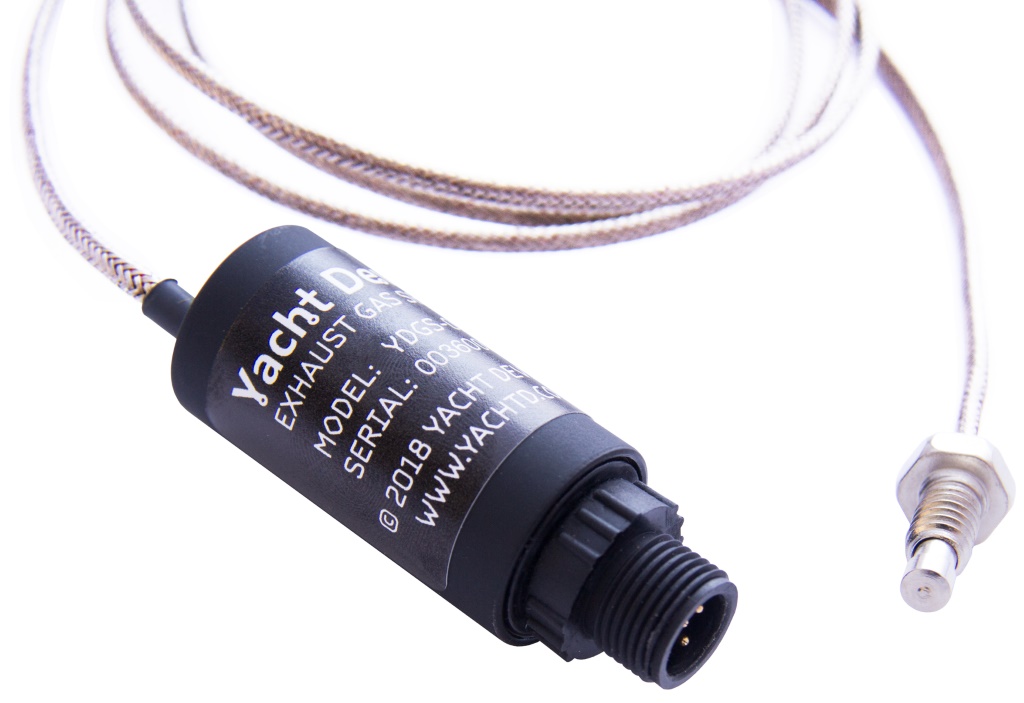

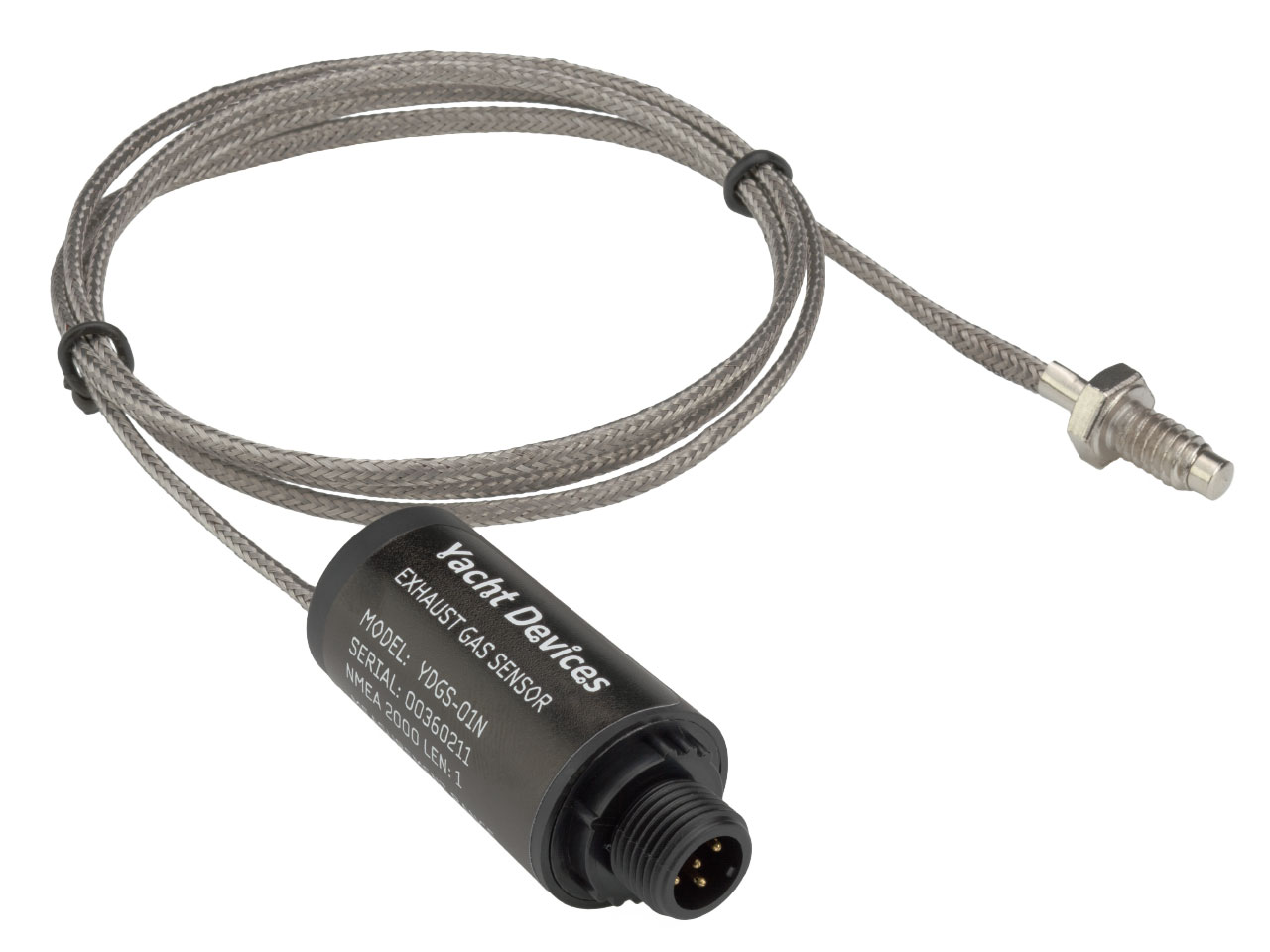

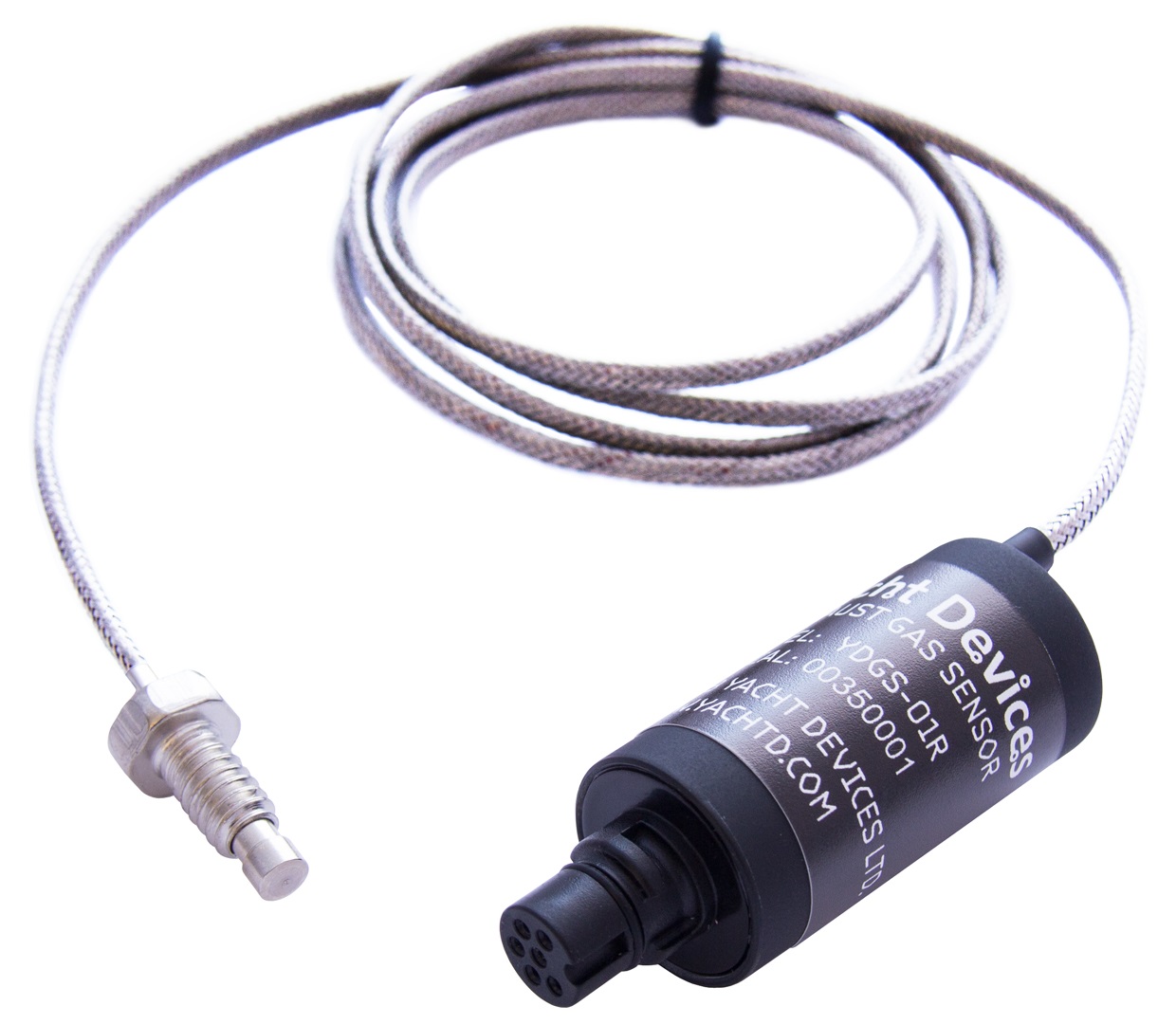

Рисунок 1. Датчик температуры выхлопных газов YDGS-01N (см. другие изображения)

Температура измеряется термопарой, которая расположена снаружи корпуса датчика и имеет гибкую оболочку длиной 90 см (3 фута) с внутренним слоем теплостойкой стекловолоконной изоляции. Компромиссом за такой широкий диапазон температур является точность ±5,5 °C в диапазоне до 330 °C (и значительно выше 100 °C), а на верхней границе (и намного лучше при температуре ниже 100 °C), и в то же время верхний предел(800 °C) точность составляет ±11,5 °C.

Если вам нужна более высокая точность, мы можем порекомендовать наш Цифровой термометр YDTC-13, с погрешностью измерения ±0.5 °C и диапазоном измерения от −55 до +125 °C (от −67 до +257 °F).

Датчик может быть настроен пользователем на включение или выключение определенных каналов Блока управления нагрузками YDCC-04. Например, он может автоматически включать вентиляцию или запускать сигнализацию при слишком высокой температуре в машинном отделении, а также выключать её, когда температура возвращается к норме (подробности см. в разделе VIII руководства пользователя).

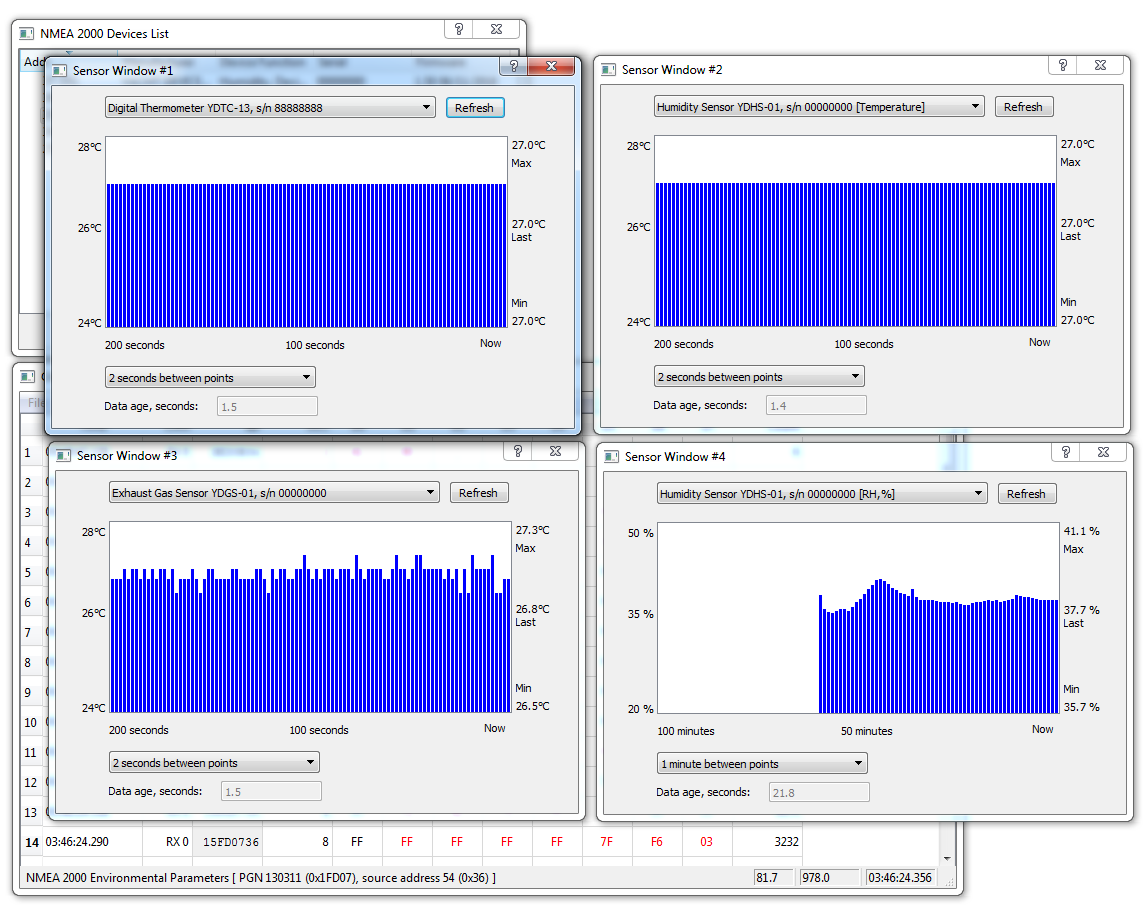

Данные измерений за последние 48 часов хранятся в оперативной памяти устройства и могут быть извлечены с помощью совместимого программного обеспечения или оборудования для предоставления пользователю исторических данных.

Датчик температуры выхлопных газов, как и все наши датчики, поддерживает обновление прошивки и три метода программирования (настройки). Самый простой способ — использование специальной строки описания установки, которую можно ввести для данного устройства в некоторых современных моделях картплоттеров или в специальном программном обеспечении. Здесь вы можете посмотреть видео о том, как запрограммировать и обновить датчик с помощью программы CAN Log Viewer.

Датчик выхлопных газов предназначен для работы в сети NMEA 2000 и совместим с широким спектром оборудования, поддерживающего этот протокол. Сети Raymarine SeaTalk NG, Simrad SimNet и Furuno CAN являются фирменными версиями NMEA 2000 и отличаются друг от друга лишь типом разъема. Компания Garmin использует в своих устройствах разъем NMEA 2000 Micro, который совместим с разъемом DeviceNet Micro.

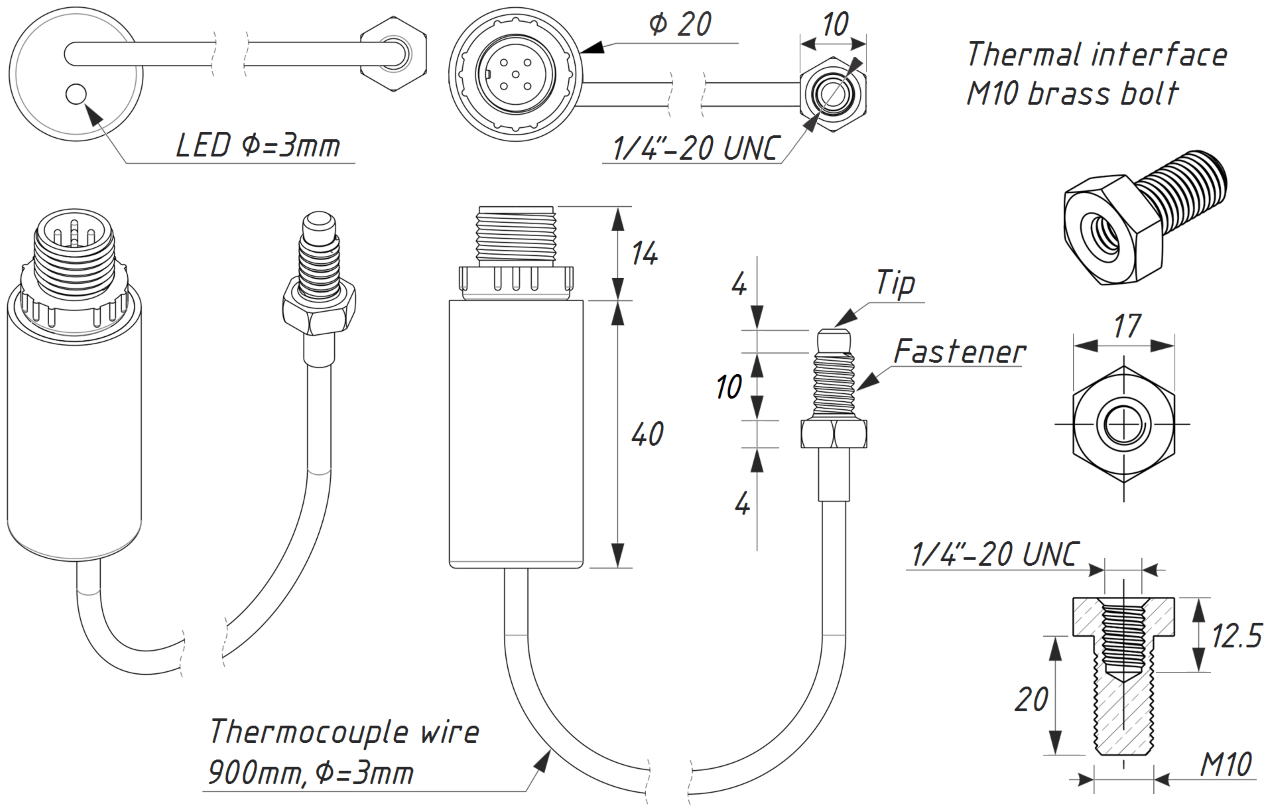

Рисунок 2. Схема Датчика температуры выхлопных газов модели YDGS-01N

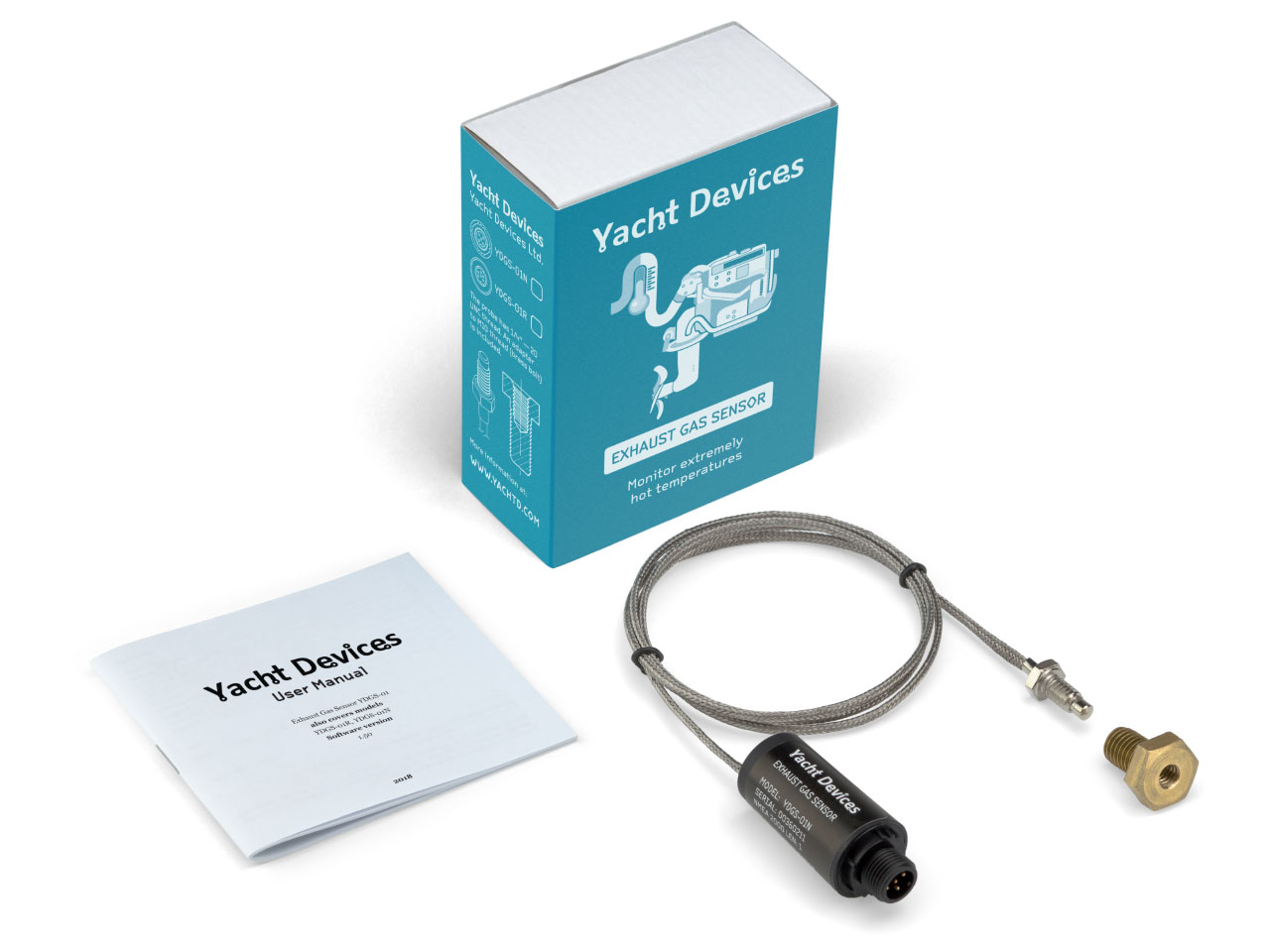

Устройство комплектуется разъемами SeaTalk NG и NMEA 2000 Micro Male, что позволяет подключать его к сетям различных производителей без использования адаптеров. Модель устройства указана на корпусе.

Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
