Digital Barometer YDBC-05

Барометр предназначен для измерения атмосферного давления в диапазоне от 300 до 1100 гПа или мбар (от 225 до 825 мм рт. ст.) и обеспечивает подачу данных о барометрическом давлении на картплоттеры и приборные дисплеи.

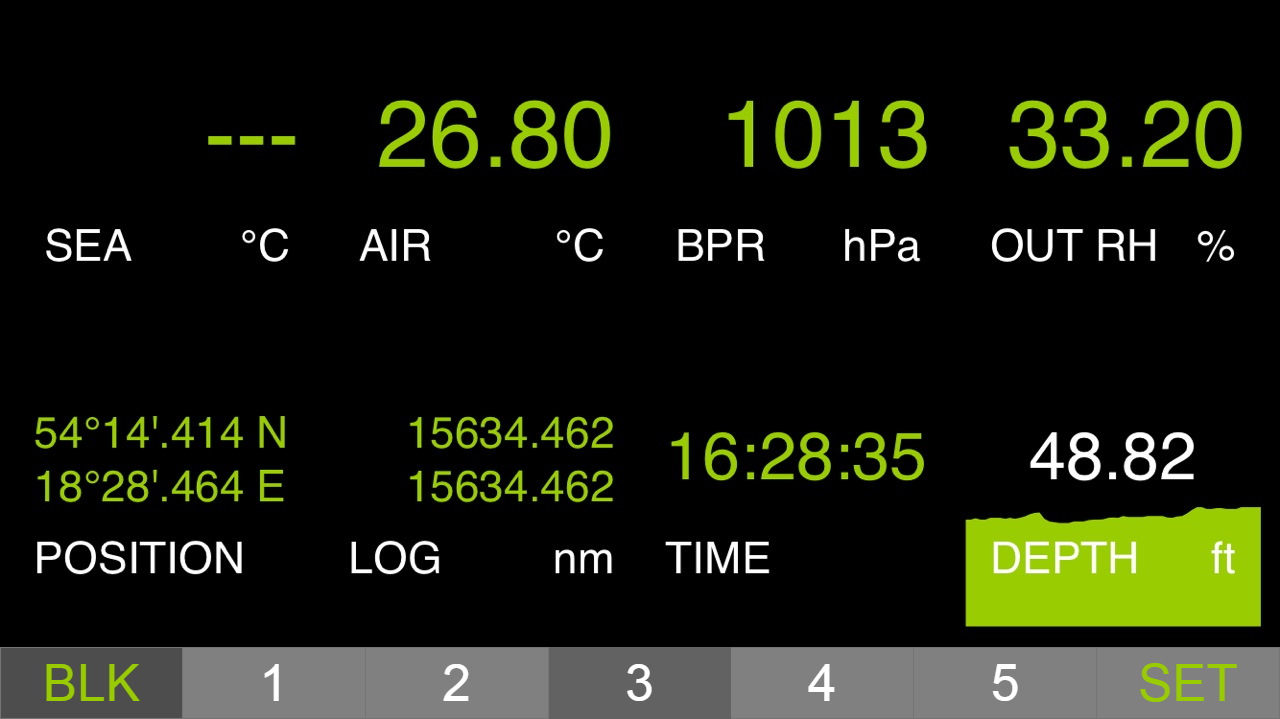

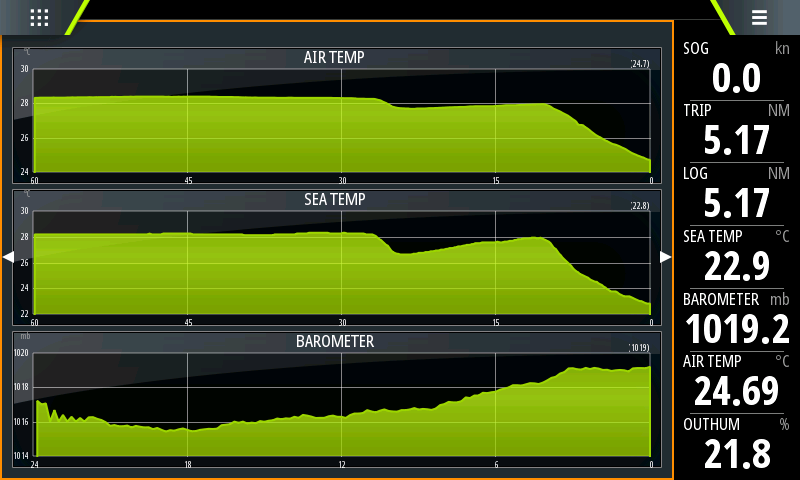

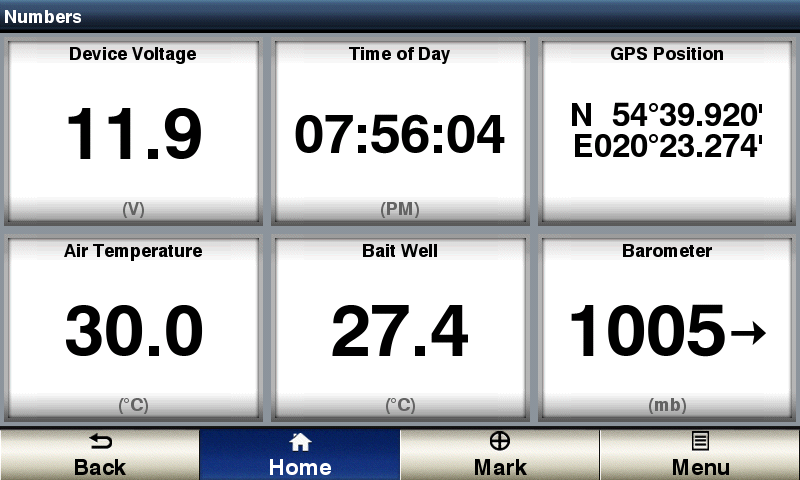

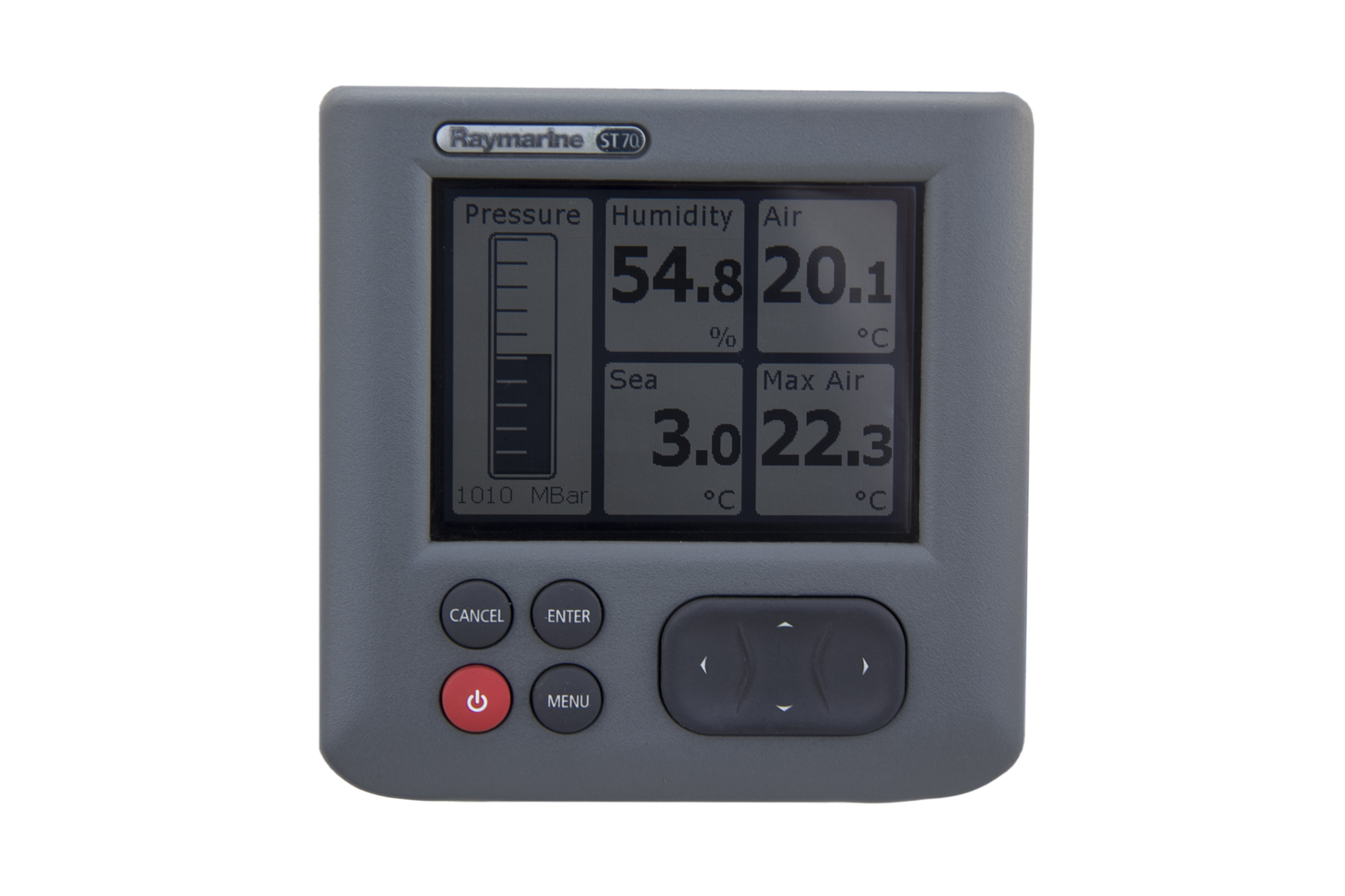

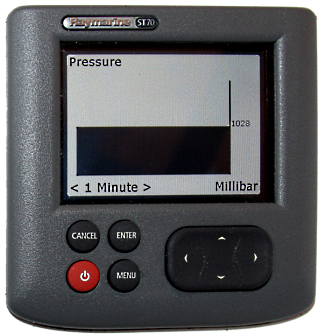

Данное устройство предназначено для мониторинга погодных условий. Датчик расположен внутри корпуса устройства. Многие картплоттеры и цифровые навигационные приборы могут отображать данные о давлении в виде графиков (современная модель Vulcan7, старая модель ST70) или показывать индикатор тренда, что позволяет отслеживать тенденции изменения погоды.

Разрешение вывода данных о давлении в сеть NMEA 2000 версии 3 составляет 0,01 гПа (мбар), абсолютная точность измерения — ±1 гПа, относительная точность измерения — ±0,12 гПа. Мы также рекомендуем наш Датчик влажности YDHS-01, который обеспечит ваши приборы данными об относительной влажности, температуре воздуха и расчетной температуре точки росы.

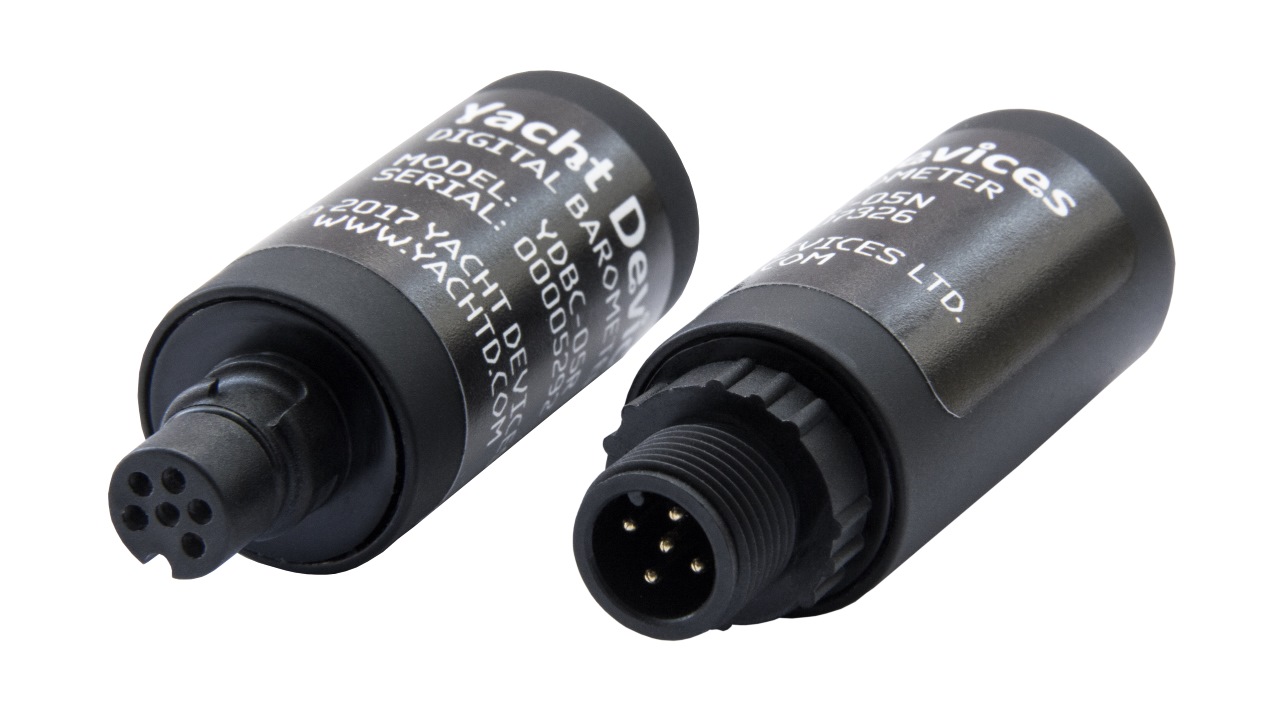

Рисунок 1. Цифровой барометр YDBC-05R (слева) и YDBC-05N (справа), подробнее

Устройство поддерживает технологию "Plug and Play", готово к работе сразу после извлечения из упаковки и не требует настройки. Калибровка Барометра выполнена производителем. Поэтому вы можете установить смещение в диапазоне от -10,0 до +10,0 гПа, чтобы показания датчика совпадали с показаниями другого судового оборудования. Также поддерживается программирование экземпляра устройства NMEA 2000, системного экземпляра, экземпляра данных и строк описания.

Пользователь может настроить Барометр на включение или выключение определенных каналов Блока управления нагрузками YDCC-04. Условиями могут служить либо фактическое атмосферное давление, либо разница между фактическим давлением и давлением, зафиксированным 30 минут или 1 час назад. Это позволяет настроить предупреждение о повышении или понижении давления и предстоящих изменениях погоды (подробности см. в разделе VIII руководства).

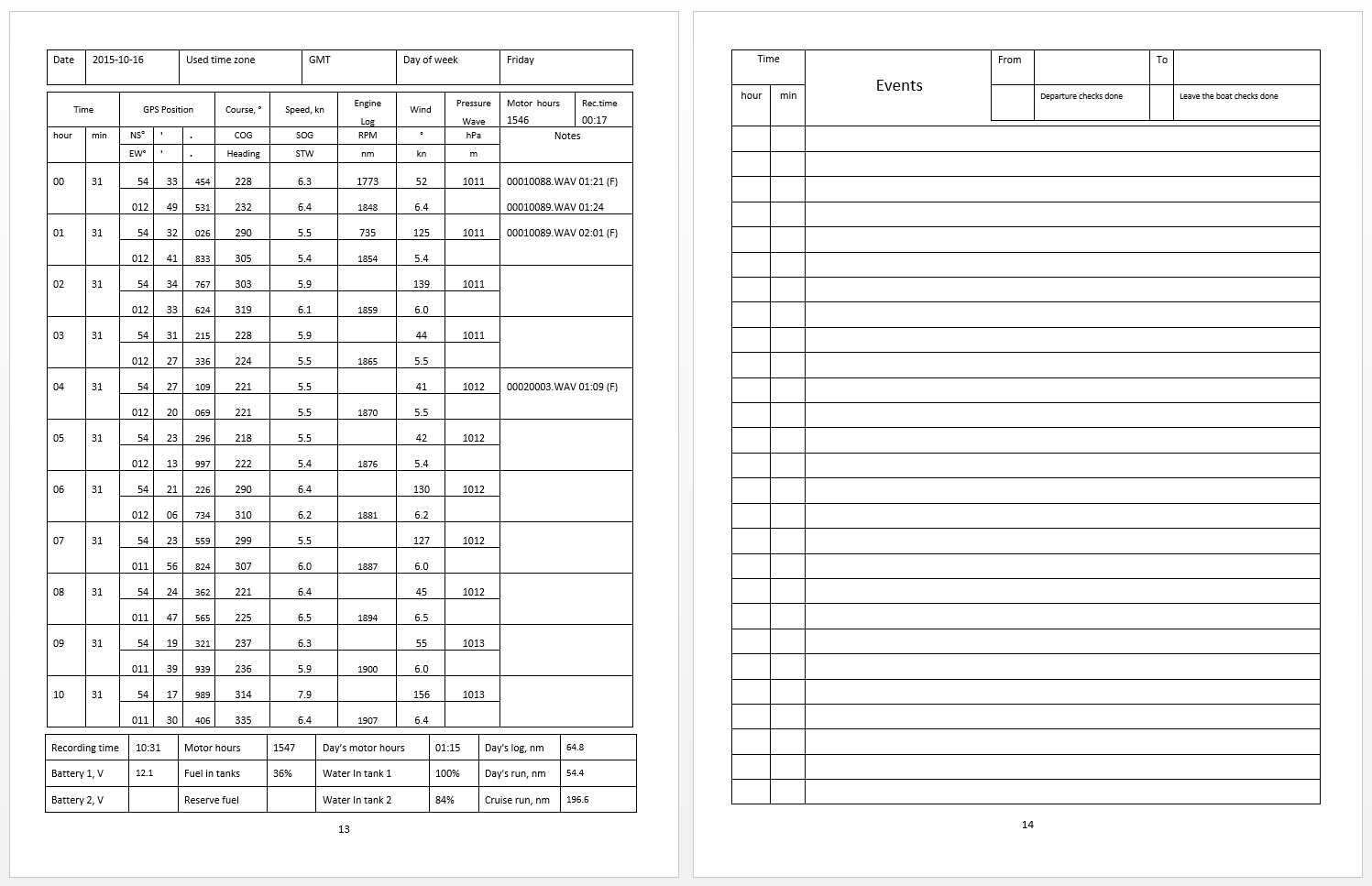

Данные измерений за последние 48 часов хранятся в оперативной памяти устройства и могут быть извлечены с помощью совместимого программного обеспечения или оборудования для предоставления пользователю исторических данных.

Все наши датчики поддерживают обновление прошивки и три метода программирования (настройки). Самый простой способ — использовать специальную строку описания настроек, которую можно ввести для устройства в некоторых современных моделях картплоттеров или в специальном программном обеспечении. Здесь вы можете посмотреть видео о том, как запрограммировать Датчик влажности с помощью программы CAN Log Viewer, программирование Барометра осуществляется аналогичным образом.

См. наше старое видео с обзорами устройств, установкой на парусную яхту и программированием с помощью картплоттера Raymarine C90W. Это непростой способ, но он работает практически везде и не требует специального оборудования.

Устройство предназначено для работы в сети NMEA 2000 и совместимо с широким спектром оборудования, поддерживающего этот протокол. Сети Raymarine SeaTalk NG, Simrad SimNet и Furuno CAN являются фирменными версиями NMEA 2000 и отличаются только типом разъема. Компания Garmin использует в своих устройствах разъем NMEA 2000 Micro, который совместим с разъемом DeviceNet Micro.

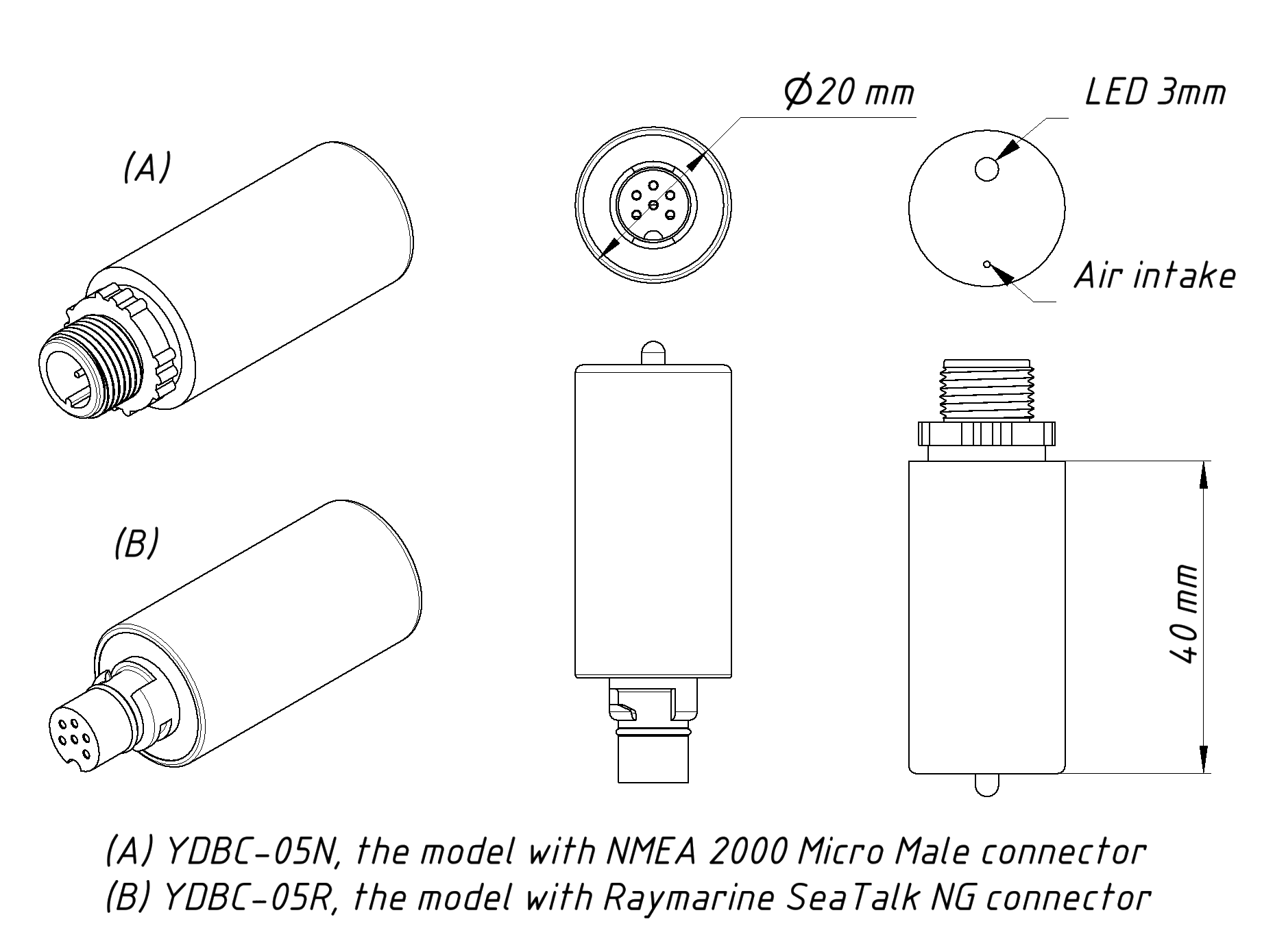

Рисунок 2. Схема моделей YDBC-05N и YDBC-05R Цифрового барометра

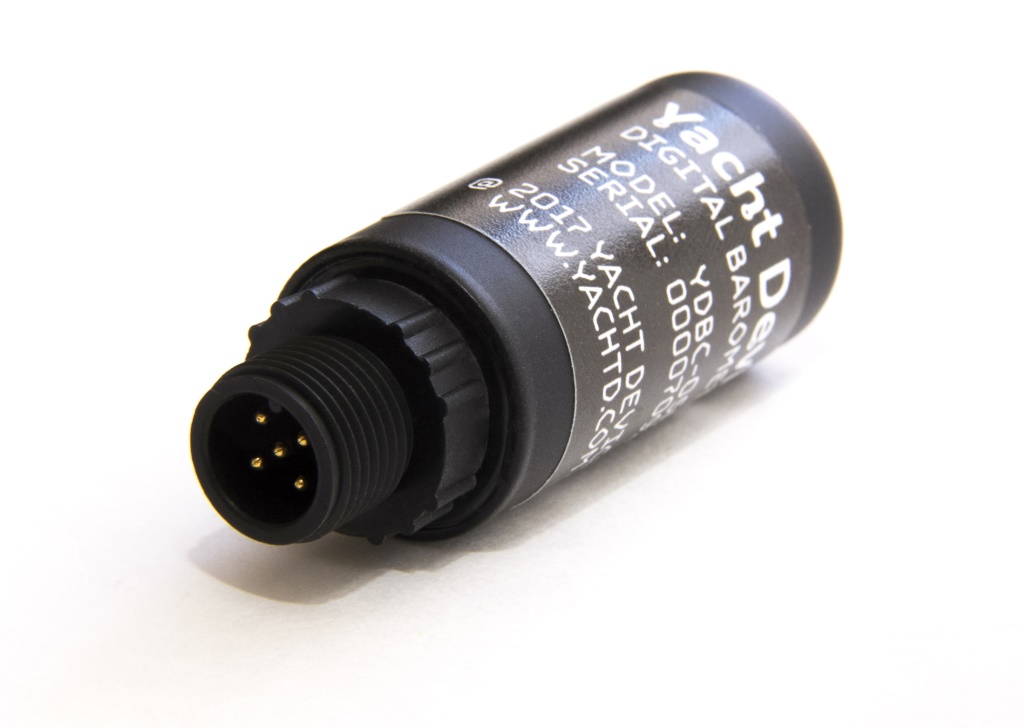

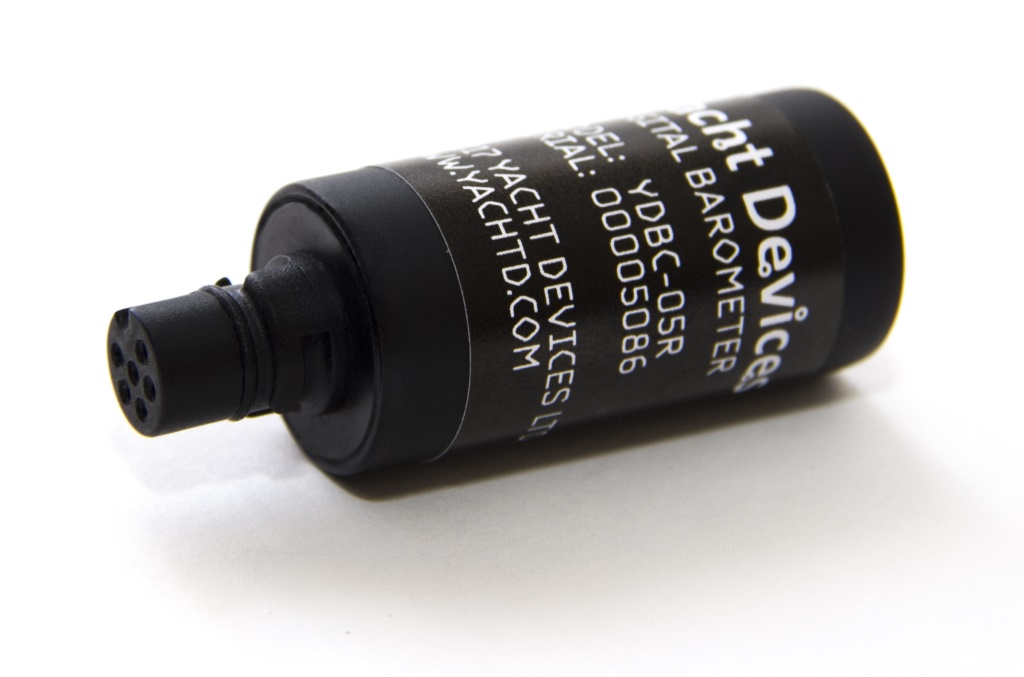

Устройство поставляется с разъемами SeaTalk NG (YDBC-05R) и NMEA 2000 Micro Male (YDBC-05N), что позволяет подключать его к сетям различных производителей без использования адаптеров. Модель устройства указана на корпусе

Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
