Tank Adapter YDTA-01
Устройство позволяет подключить к сети NMEA 2000 резистивный датчик уровня жидкости, установленный на резервуар, и даёт возможность наблюдать за уровнем жидкости на картплоттере или инструментальном дисплее. Также поддерживает датчики давления.
NMEA2000 адаптер для датчиков уровня жидкости YDTA-01 позволяет подключить имеющийся резистивный или потенциометрический датчик уровня жидкости, установленный на баке, и отображать уровень жидкости на устройствах NMEA 2000, включая картплоттеры и приборные дисплеи.
Адаптер можно настроить на передачу данных об одном из семи типов жидкостей, определенных в стандарте NMEA 2000: дизельное топливо, бензин, масло, пресная вода, сточные воды, канализационные стоки или резервуар для живой рыбы. Номер резервуара можно настроить: в системе NMEA 2000 допускается использование до 16 резервуаров одного типа.
Если у вас более одного бака, обратите внимание на модель YDTA-04. Она позволяет подключить четыре бака, но настраивать её нужно через NMEA 2000 или с помощью скрытой кнопки.
Устройство может использоваться с датчиками уровня жидкости европейского (диапазон от 10 до 180 Ом), американского (диапазон от 240 до 33 Ом) или японского (диапазон от 0 до 310 Ом) стандартов, а также с любыми нестандартными датчиками с максимальным сопротивлением менее 400 Ом. Устройство также может использоваться с датчиками уровня жидкости, которые выдают аналоговый сигнал напряжения в диапазоне от 0 до 16 вольт.

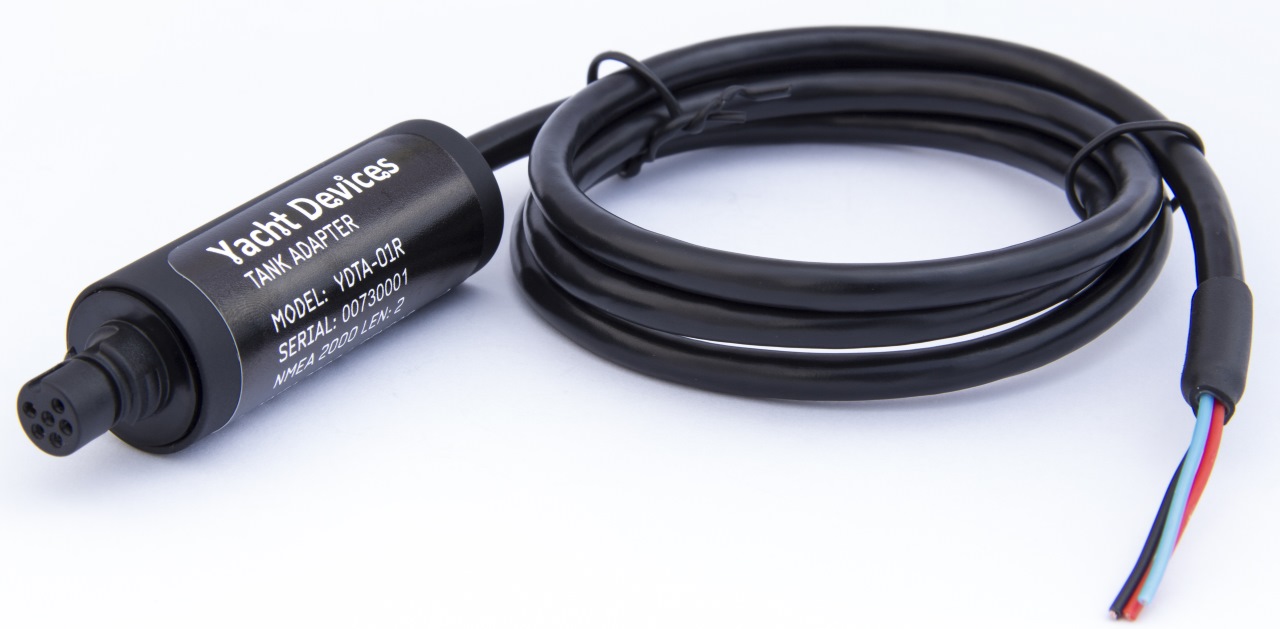

Рисунок 1. NMEA2000 адаптер для датчиков уровня жидкости YDTA-01R (с разъемом SeaTalk NG)
Адаптер можно установить в качестве автономного измерительного устройства, параллельно с имеющимся аналоговым датчиком (KUS/Wema, датчики с 2 и 1 катушкой, см. рис. 2) или параллельно с блоком MDI (Mechanical Diesel Interface) двигателя Volvo Penta. Если у вас установлен комбинированный датчик, на котором значение отображается по нажатию кнопки, адаптер также будет с ним без проблем работать.

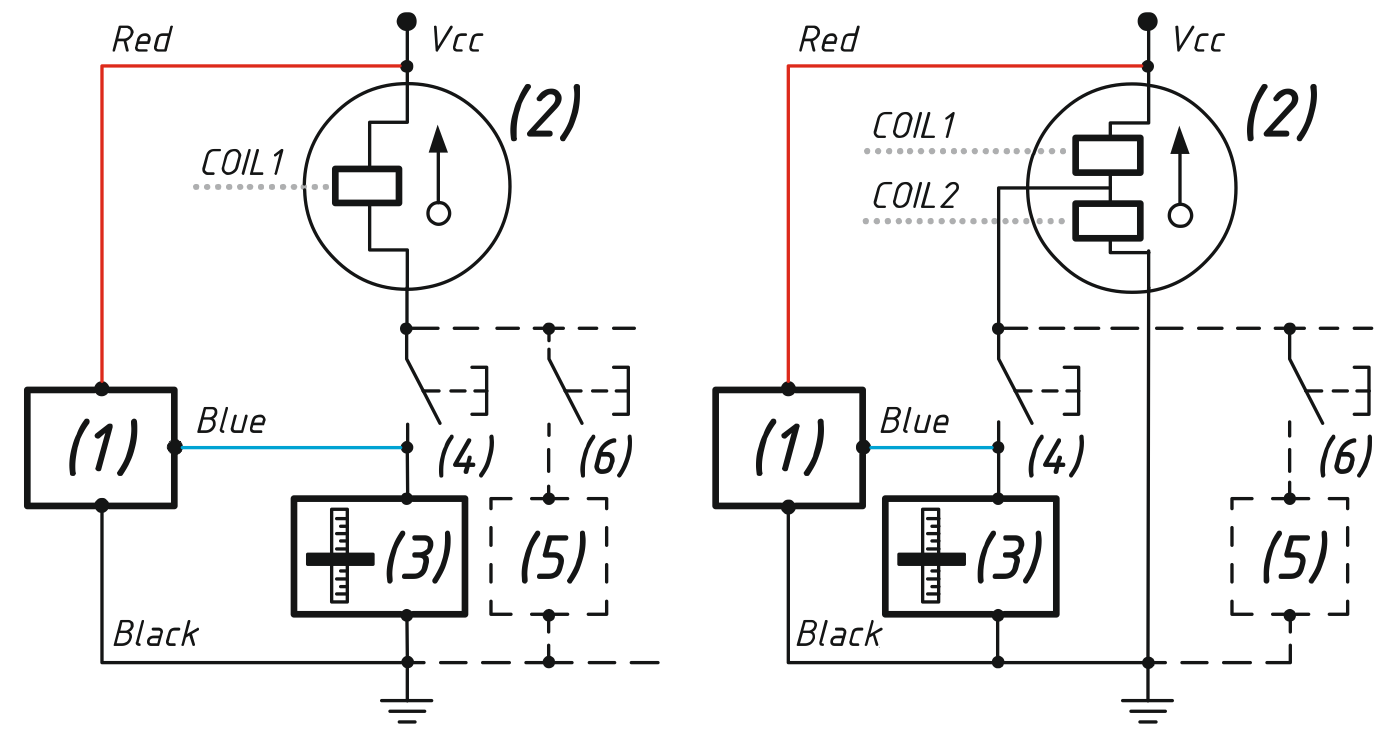

Рисунок 2. Параллельное подключение к имеющимся аналоговым манометрам с 1 катушкой (слева) и 2 катушками (справа): (1) — YDTA, (2) — манометр, (3) — датчик уровня жидкости, (4) — дополнительная кнопка, (5) и (6) — другие датчики (опционально)
Показания датчика уровня жидкости в резервуаре можно откалибровать с помощью 12 точек калибровки, чтобы получить точные показания для резервуаров любой формы. Паразитное сопротивление проводов датчика можно компенсировать в настройках устройства.
Адаптер оснащен слотом для карт MicroSD, предназначенным для настройки, обновления прошивки, диагностики и регистрации данных. Специальное программное обеспечение не требуется. Вам понадобится только устройство (ноутбук или смартфон) с кардридером MicroSD и простым текстовым редактором.
Адаптер для датчиков уровня жидкости можно переоборудовать в адаптер для датчика давления и использовать в качестве адаптера для датчика давления масла Volvo Penta KAD/TAMD или других резистивных датчиков давления или датчиков давления с выходом напряжения.
Использование с другими нашими продуктами:
- Адаптер может включать и выключать цифровое коммутационное оборудование, например, подавать сигнал тревоги с помощью Кнопки тревоги или включать насос с помощью Блока управления нагрузками;
- Адаптер может записывать уровень жидкости на карту MicroSD, но вы также можете использовать записывающее устройство, такое как наш Регистратор NMEA 2000 данных (см. список типов данных) для хранения данных с нескольких адаптеров вместе со всеми другими данными судна;
- вы можете использовать наш Сетевой шлюз NMEA 2000-в-WiFi чтобы просматривать все свои резервуары прямо из браузера или морских приложений;
- Адаптер также можно настроить с помощью специальных строк "Описание установки". Некоторые многофункциональные дисплеи (MFD) позволяют вводить текст в свойства устройства. Этот текст обычно используется для сохранения примечаний по установке, местоположения устройства или контактов установщика. Вы также можете вводить эти строки с помощью нашего бесплатного программного обеспечения CAN Log Viewer, подключенного к NMEA 2000 через Сетевой шлюз NMEA 2000-в-USB или Сетевой шлюз NMEA 2000-в-WiFi.
Устройство питается от сети NMEA 2000 и обеспечивает высоковольтную гальваническую развязку между сетью NMEA 2000 и входами датчиков.
Адаптер поставляется с разъемом, совместимым с SeaTalk NG, или с разъемом, совместимым с NMEA 2000 Micro Male (см. рисунок ниже). Для других сетей может потребоваться переходный кабель.

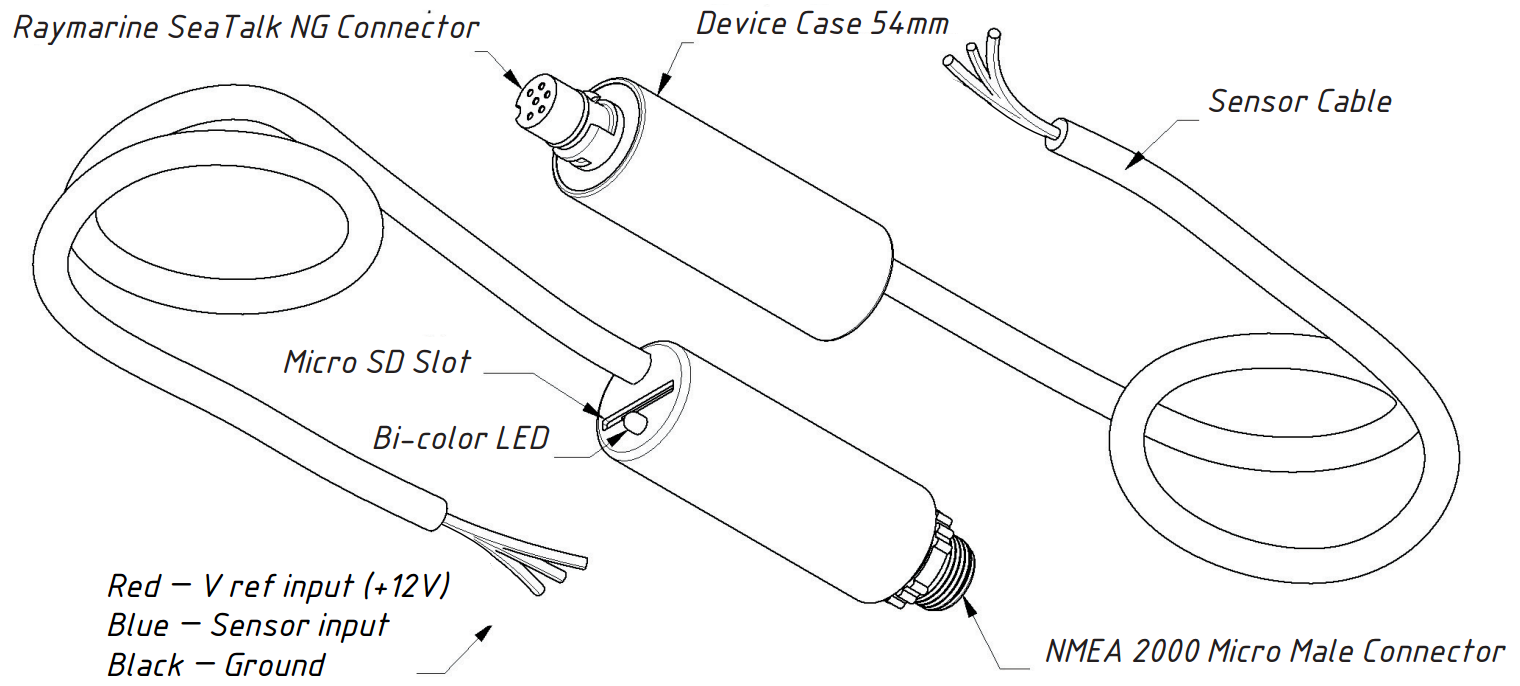

Рисунок 3. Схема Адаптера для датчиков уровня жидкости
Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
