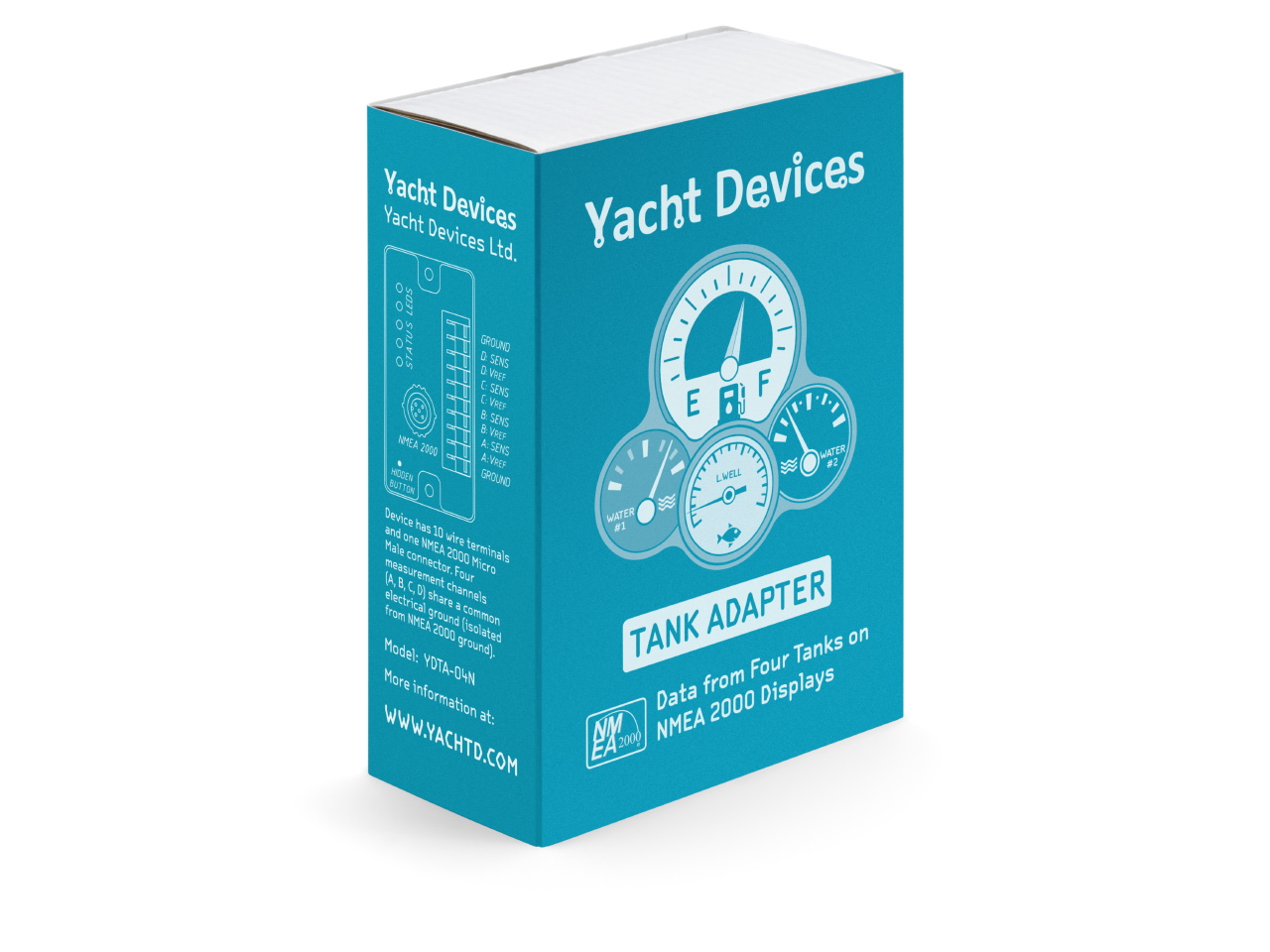

Tank Adapter YDTA-04
Предлагая те же возможности по подключению оборудования что и модель YDTA-01 (слева), позволяет подключить до четырех баков. Четыре измерительных канала модели YDTA-04 имеют индивидуальные входы опорного напряжения и настройки.
NMEA2000 адаптер для датчиков уровня жидкости YDTA-04 позволяет подключить до четырёх имеющихся резистивных или потенциометрических датчиков уровня жидкости, установленных на резервуарах, и отображать уровень жидкости на устройствах NMEA 2000, включая картплоттеры.
Адаптер можно настроить на передачу данных об одном из семи типов жидкостей, определенных в стандарте NMEA 2000: дизельное топливо, бензин, масло, пресная вода, сточные воды, канализационные стоки или резервуар для живой рыбы. Номер резервуара можно настроить; в системе NMEA 2000 допускается использование до 16 резервуаров одного типа.
Если у вас только один бак, обратите внимание на модель YDTA-01. Ее настройка осуществляется с помощью карты MicroSD, и она ведет учет расхода топлива. Также доступны версии с разъемами NMEA 2000 или SeaTalk NG.
Устройство может использоваться с датчиками уровня жидкости европейского (диапазон от 10 до 180 Ом), американского (диапазон от 240 до 33 Ом) или японского (диапазон от 0 до 310 Ом) стандартов, а также с любыми нестандартными датчиками с максимальным сопротивлением менее 400 Ом. Устройство также может использоваться с датчиками уровня жидкости, которые выдают аналоговый сигнал напряжения в диапазоне от 0 до 16 вольт.

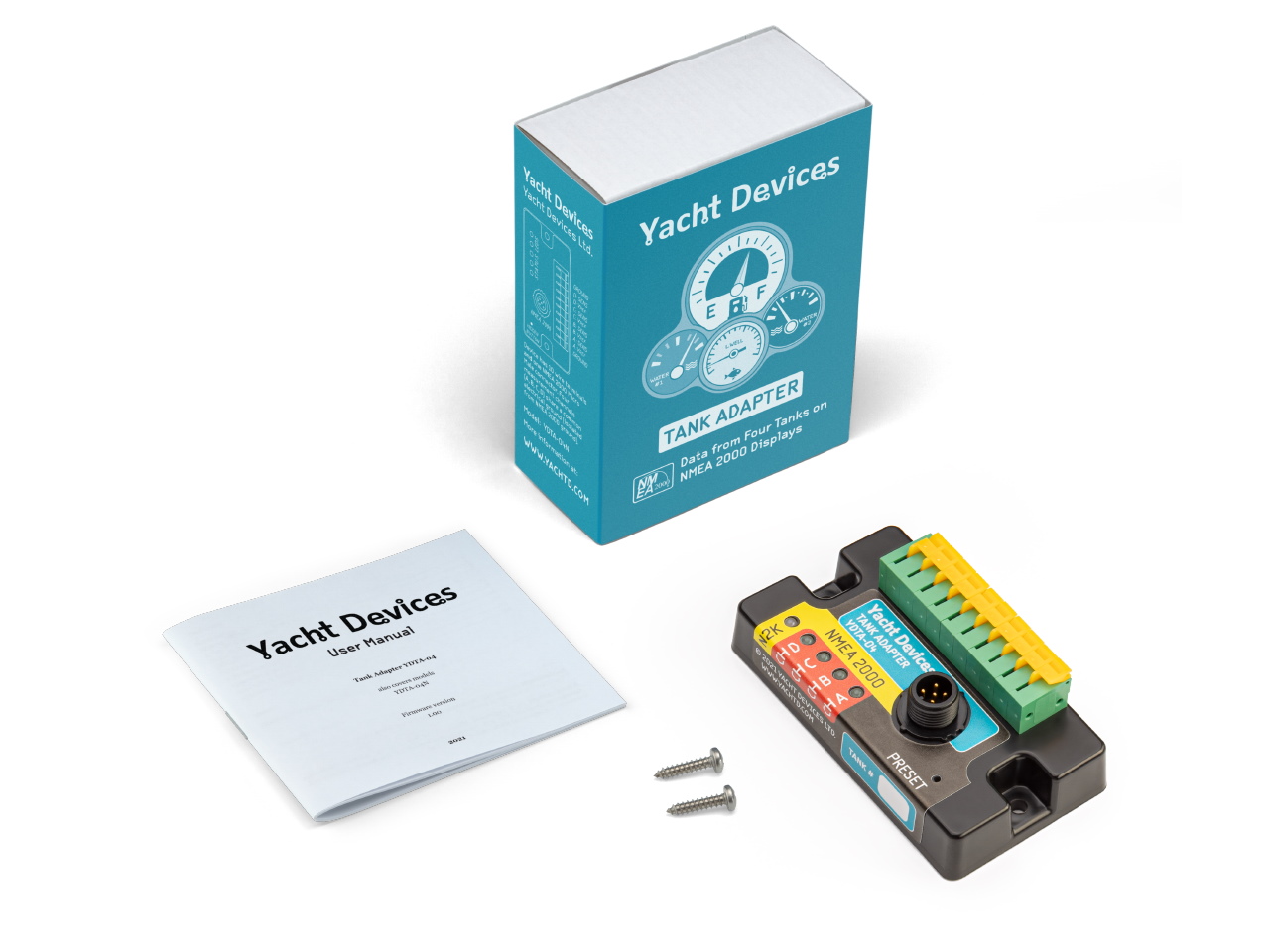

Рисунок 1. NMEA2000 адаптер для датчиков уровня жидкости YDTA-04
Адаптер можно установить в качестве автономного измерительного устройства, параллельно с существующим аналоговым датчиком (KUS/Wema, с 2 и 1 катушкой; см. рис. 2), или параллельно с блоком MDI (Mechanical Diesel Interface) двигателя Volvo Penta. Если у вас установлен комбинированный датчик, на котором значение отображается по нажатию кнопки, адаптер также будет с ним без проблем работать. Четыре измерительных канала устройства могут иметь индивидуальные настройки. Показания датчиков уровня жидкости в баках можно откалибровать с помощью 12 точек калибровки, чтобы получить точные показания для баков любой формы.

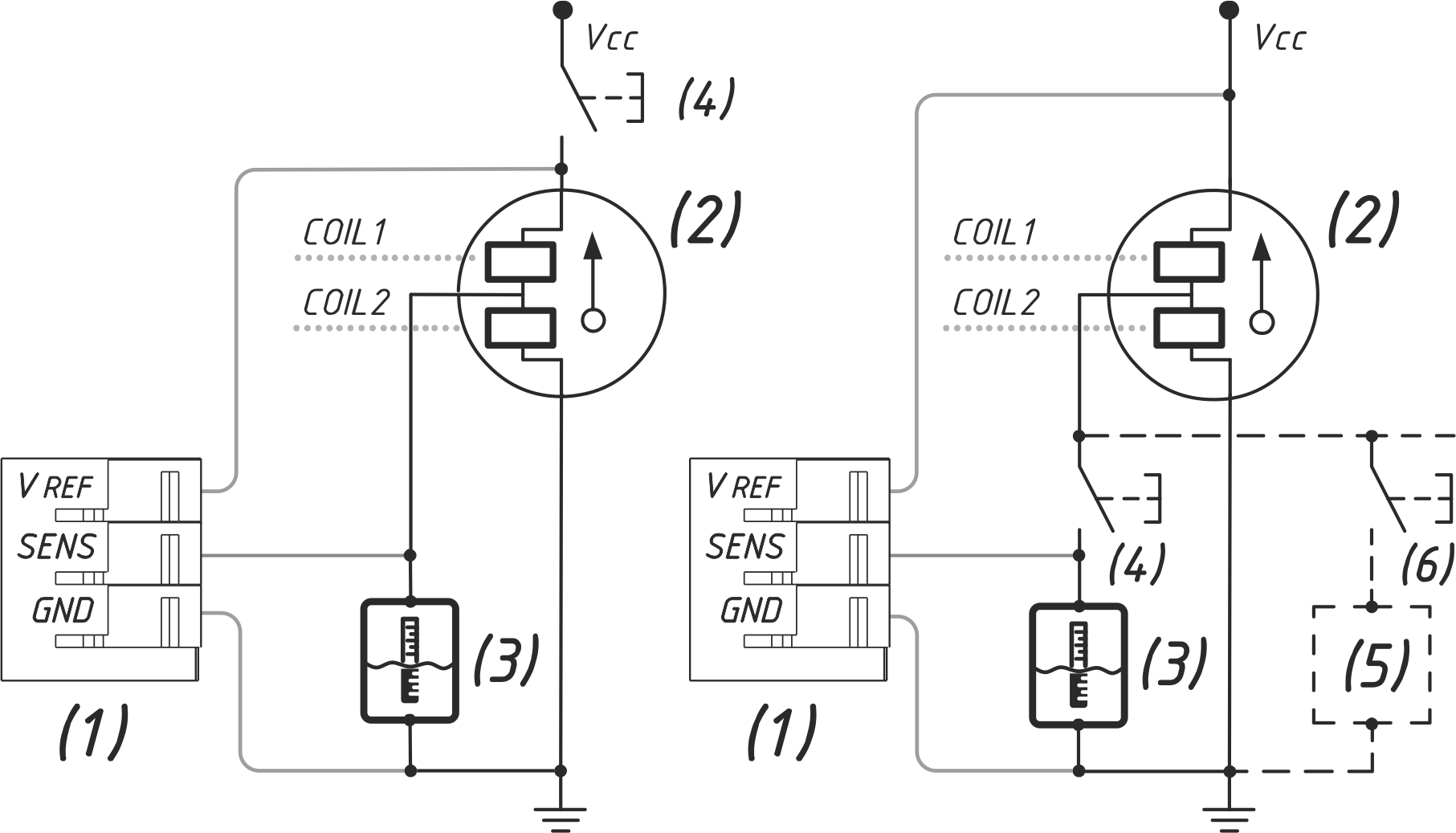

Рисунок 2. Параллельное подключение к имеющемуся аналоговому манометру с двумя спиралями: (1) — YDTA, (2) — манометр, (3) — датчик уровня жидкости, (4) — дополнительная кнопка, (5) и (6) — другие датчики (опционально)
Устройство оснащено скрытой кнопкой, позволяющей переключаться между 15 предустановками конфигурации (см. раздел V руководства). Однако для расширенной настройки (калибровочные кривые, функции цифрового переключения, параллельное подключение аналоговых датчиков, использование датчиков напряжения) требуется шлюз NMEA 2000 для ПК (любого производителя) или многофункциональный дисплей (MFD), поддерживающий редактирование строк описания установки. Обновления прошивки доступны только через gateways Yacht Devices (Wi-Fi, USB или Ethernet).
В настройках можно объединить несколько баков для правильного расчета данных "Ожидаемый остаток топлива" для PGN 127496 "Расход топлива за рейс, судно", где отображается суммарный объем топлива в выбранных баках.
Адаптер может включать и выключать каналы нагрузки цифрового коммутационного оборудования NMEA 2000. Для каждого измерительного канала можно использовать до восьми различных условий. Например, адаптер может включать и выключать цифровое коммутационное оборудование (аналогично модели YDTA-01), например, подавать сигнал тревоги с помощью Кнопки тревоги или включать насос с помощью Блока управления нагрузками.
Устройство питается от сети NMEA 2000 и обеспечивает высоковольтную гальваническую развязку между сетью NMEA 2000 и входами датчиков.
Адаптер поставляется с разъемом NMEA 2000 Micro Male (см. рисунок ниже). Для проприетарных сетей может потребоваться адаптерный кабель.

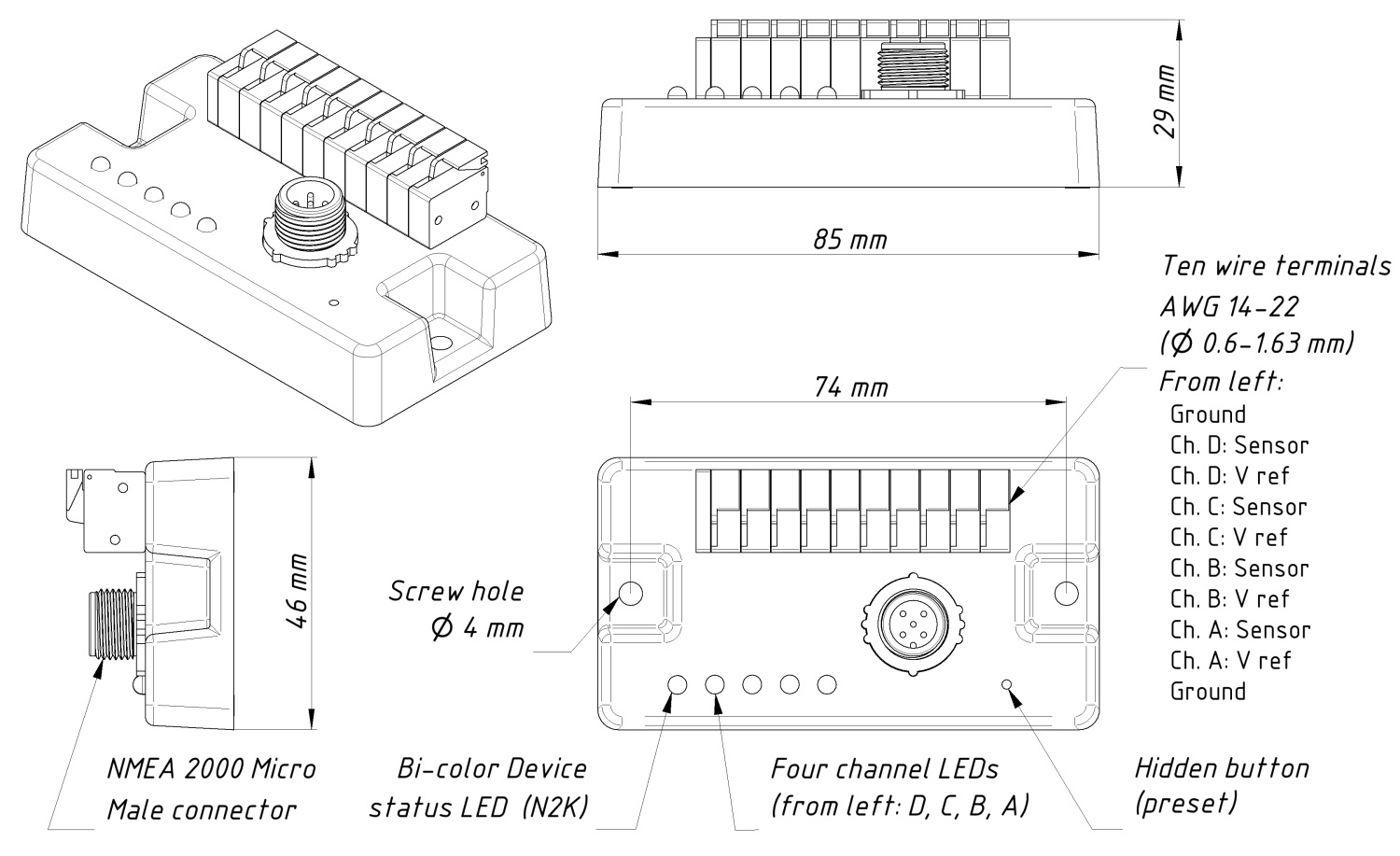

Рисунок 3. Схема NMEA2000 адаптера для датчиков уровня жидкости
Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
