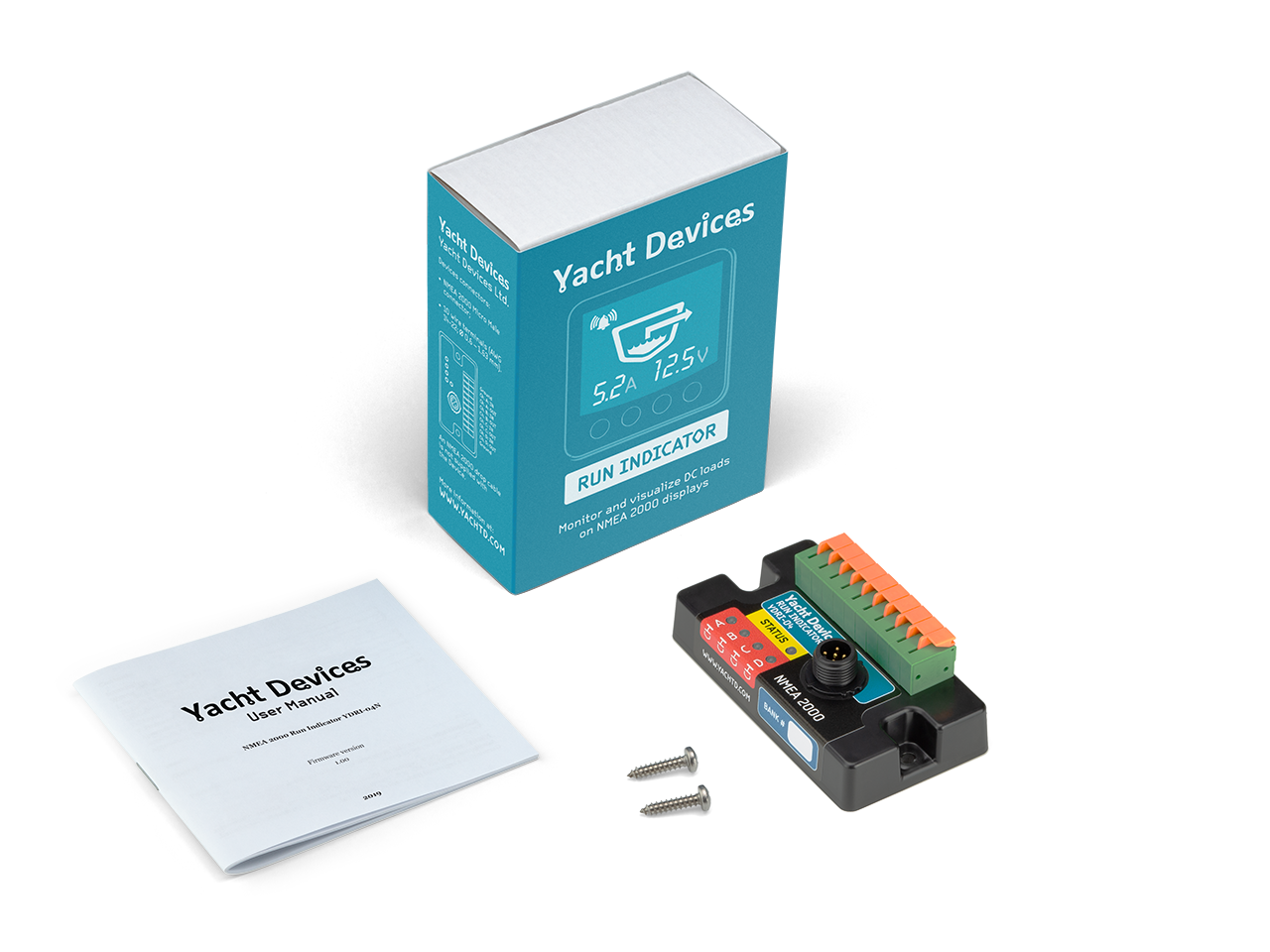

Run Indicator YDRI-04
Устройство имеет 4 канала для измерения напряжения и тока подключенных нагрузок. Поддерживаются напряжение до 40 вольт и ток нагрузки до 10 A (постоянный) и до 15 A (пиковый). Состояние нагрузок будет доступно на NMEA 2000 картплоттерах и дисплеях. Устройство также работает совместно с системой цифрового управления нагрузками в сети NMEA 2000 (в том числе Alarm Button) с помощью системы настраиваемых правил.
Блок мониторинга нагрузок предназначен для визуализации и мониторинга электрического тока и напряжения в четырех независимых цепях постоянного тока, подключенных к клеммам устройства. Данные о напряжении и токе можно просматривать на дисплеях NMEA 2000 для контроля состояния нагрузок с ручным управлением (например, навигационных огней), а также для подтверждения того, что включенное оборудование действительно функционирует (через нагрузку протекает ток).
Данные о токе и напряжении могут быть использованы для настройки Устройства с целью управления каналами системы цифровой коммутации NMEA 2000. Например, для подачи звукового сигнала тревоги или для включения/выключения определенного оборудования. Устройство также способно предоставлять информацию о длительности работы нагрузки, частоте ее переключения за заданный период времени, а также о том, укладывается ли частота переключений в заданный диапазон. Это полезно для анализа работы насосов пресной воды или трюмных насосов, а также для выявления протечек или затопления (см. примеры в Главе IV Руководства пользователя).

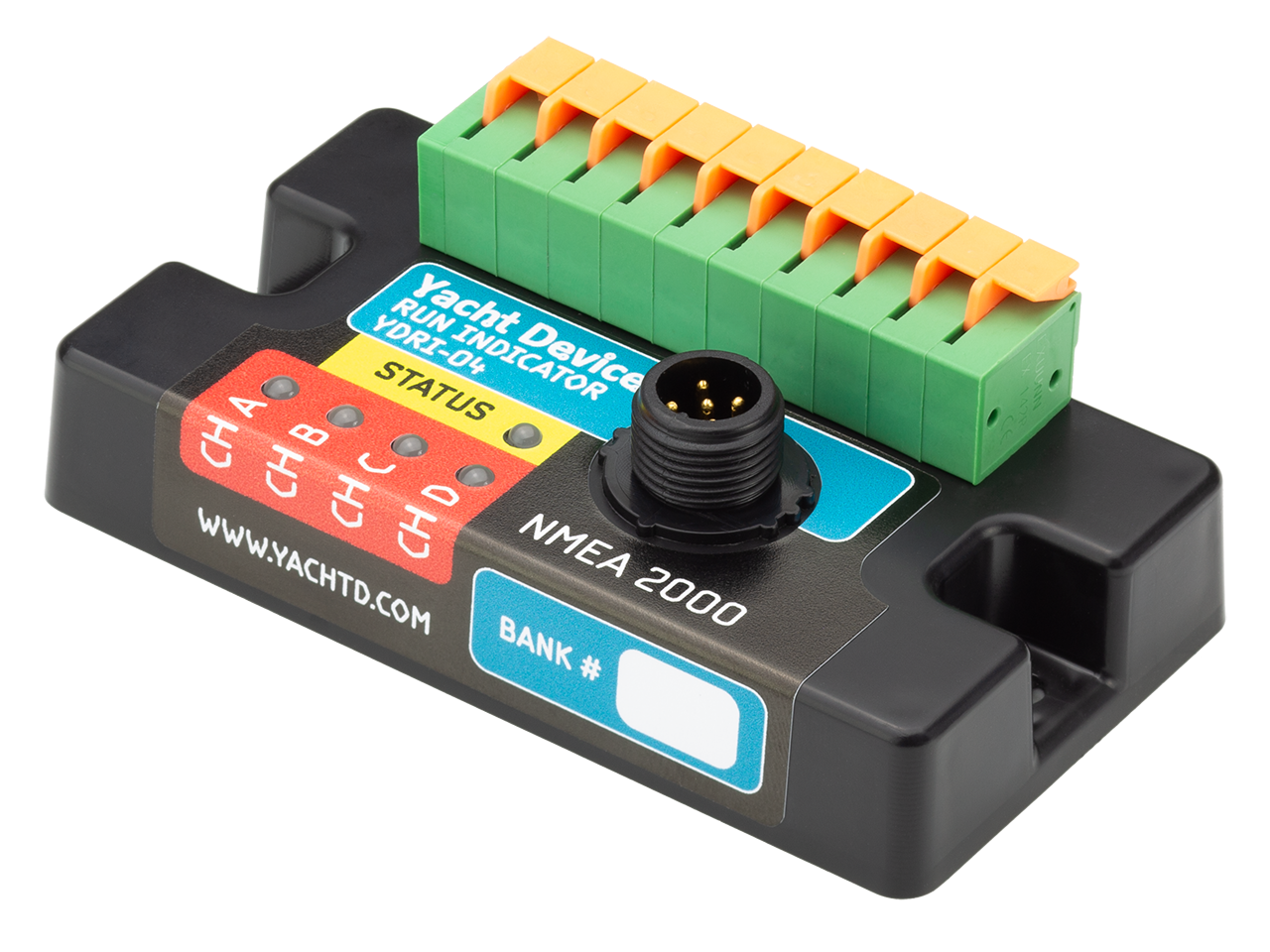

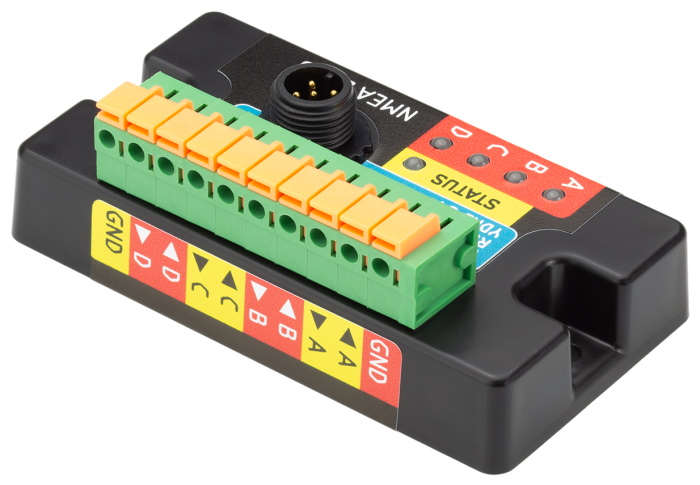

Рисунок 1. Yacht Devices Блок мониторинга нагрузок YDRI-04N (вид сзади)
На современных многофункциональных дисплеях (MFD) данные могут отображаться в виде цифровых схем коммутации; на устаревших картплоттерах же нагрузки могут быть представлены в виде (до) четырех аккумуляторов. Индикатор Run позволяет задавать индивидуальный тип для каждой нагрузки (аккумулятор, солнечная панель, ветрогенератор и т. д.), однако эта функция поддерживается далеко не всеми дисплеями стандарта NMEA 2000. В любом случае, данное устройство отлично подходит для оцифровки параметров работы солнечных панелей и ветрогенераторов (мощностью до 200 Вт на канал).

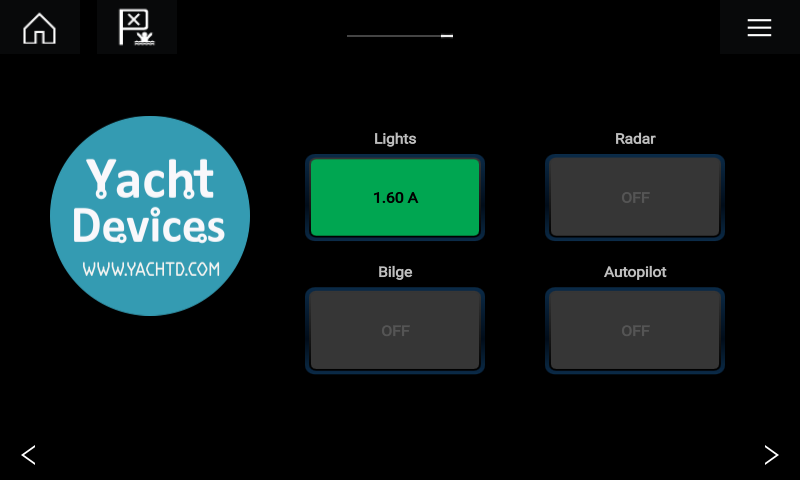

Рисунок 2. Блок мониторинга нагрузок на Raymarine Axiom
Перейдите на эту страницу, чтобы загрузить индивидуальный файл настроек для вашего многофункционального дисплея (MFD) с поддержкой CZone (B&G, Simrad, Lowrance, Furuno, Garmin, Raymarine Axiom, Axiom Pro, серии eS и gS) и получить инструкции.
Блок мониторинга нагрузок отлично подходит для:
- визуализация ручного переключения нагрузок (ходовые огни, опреснители и т. д.) на экране МФД;
- визуализация нормально разомкнутых и нормально замкнутых датчиков (датчиков дверей и т. д.);
- цифровизация параметров работы солнечных панелей (до 200 Вт на канал) и ветрогенераторов;
- мониторинг трюмных насосов и насосов пресной воды, обнаружение утечек.
Особенности:
- простая установка, внешние шунты не требуются;
- ±10 А (15 А пик) и до 40 В постоянного тока на канал;
- совместимость с устаревшими картплоттерами (NMEA 2000 PGN 127508);
- совместимо с современными картплоттерами, поддерживающими CZone;
- может подавать сигналы тревоги с помощью Кнопки тревоги (перегрузка по току и т. д.), может управлять нагрузками с помощью Блока управления нагрузками или совместимого оборудования (включая системы Maretron и Oceanic);
- недорогой доступ в интернет с помощью Web Gauges нашего Сетевого шлюза NMEA 2000-в-WiFi или Роутера NMEA 2000/0183/ SeaTalk1/WiFi;
- устройство можно запрограммировать, а его прошивку — обновить с помощью CAN Log Viewer.
На арендованном судне индикатор работы может продлить срок службы оборудования, предупреждая о низком заряде аккумулятора, о работе насосов всухую или о проблемах с впускными или нагнетательными трубопроводами.
Несмотря на то, что корпус Блок мониторинга нагрузок является водонепроницаемым, клеммы проводов открыты, и морская вода может вызвать короткое замыкание. Не размещайте устройство в местах, где оно может оказаться под водой, намокнуть под дождем или попасть под брызги воды.

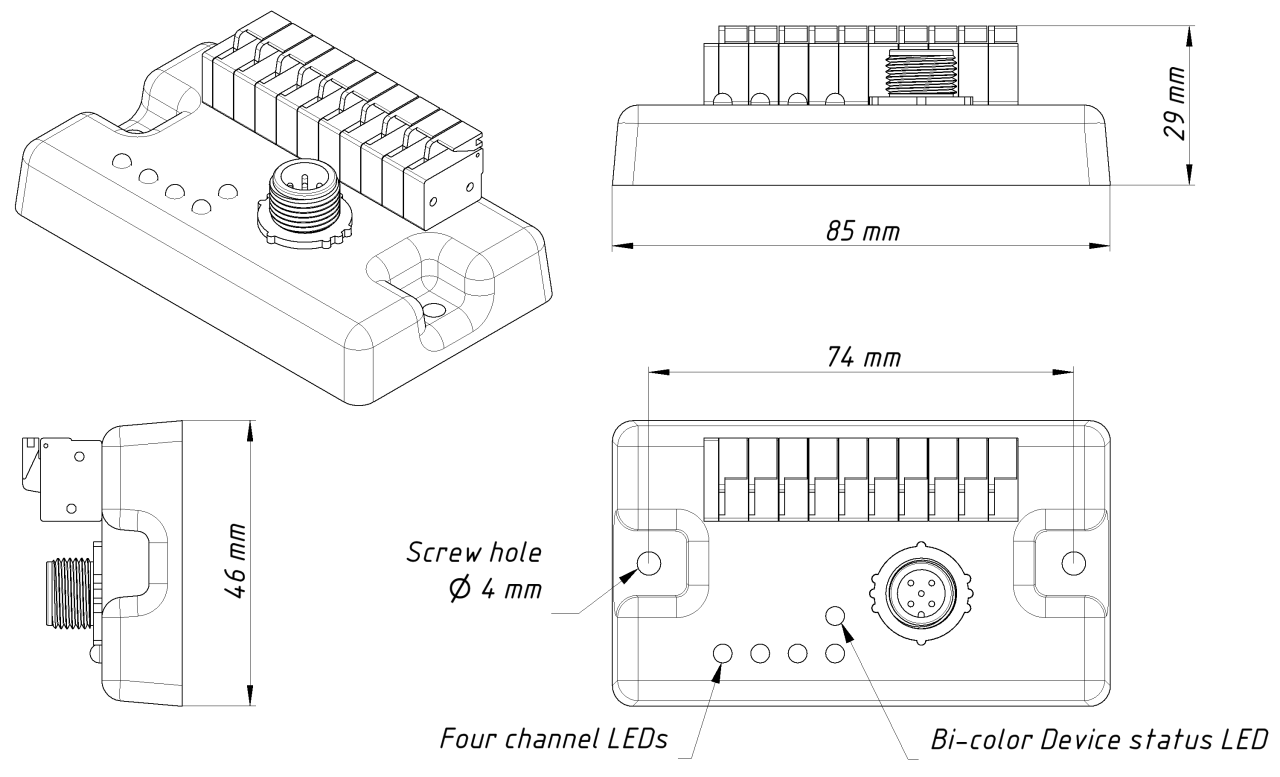

Рисунок 3. Схема Yacht Devices Блока мониторинга нагрузок YDRI-04N (см. фотографии)
Блок мониторинга нагрузок поставляется с разъемом NMEA 2000 Micro Male, для подключения к системам Raymarine SeaTalk NG или Simrad SimNet требуется адаптерный кабель. Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
