20.12.2021
Мы расширили список вариантов подключения двигателей и хотим рассказать о трёх интересных случаях с Volvo Penta, Yanmar и Caterpillar.
Производители судов нередко существенно меняют проводку бензиновых Volvo MEFI4B+, создавая OEM-варианты. Один из распространённых вариантов приборов стороннего производителя — тахометр Chaparral.
Рисунок 1. Тахометр Chaparral J1939
У этого тахометра такой же шестиконтактный Deutsch, но распиновка отличается от Y-кабеля Engine Gateway YDEG-04 , рассчитанного на Volvo MULTILINK и тахометр EVC.
Подключить YDEG-04 к Chaparral можно, но потребуется изменить разводку Y-кабеля по этой схеме.
У Caterpillar, выпущенных в прошлом тысячелетии, обычно нет J1939, но есть ATA Data Link — фактически J1708 с протоколом J1587. Для них подходит наш J1708 Engine Gateway YDES-04 . Он подключается к круглому девятиконтактному диагностическому разъёму на двигателе.
Чтобы определить наличие J1708, проверьте провода, подходящие к девятиконтактному разъёму.

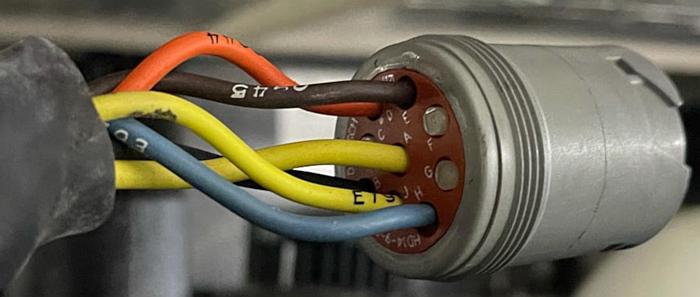

Рисунок 2. Круглый девятиконтактный диагностический разъём Caterpillar
У двигателя на рисунке 3 нет J1939: контакты F и G не подключены. Но J1708 есть: к J и H подходят провода. Если у вас есть провода на F и G, двигатель поддерживает J1939 и можно использовать YDEG-04. Это рекомендуемый вариант.
Если проводов на F и G нет, шины J1939 нет и YDEG-04 не подходит. Проверьте J и H: если провода есть, можно использовать YDES-04 по J1708.
Для подключения YDES-04 к этому разъёму нужен «J1708 Caterpillar Round 9-pin adaptor cable». Не путайте его с похожим кабелем для Engine Gateway YDEG-04. Новый кабель уже добавлен в список доступных для заказа.
Двигатели Yanmar с J1939 обычно оснащены панелью B25/C35, соединённой с 12-контактным Deutsch «A-A» проводки двигателя через 12-контактный адаптерный кабель.
У нас также есть шестиконтактный адаптер Yanmar для диагностического разъёма «C-C». Но этот разъём находится на блоке управления двигателя, а установка шлюза в машинном отделении требует защиты от температуры, влажности и попадания рабочих жидкостей.

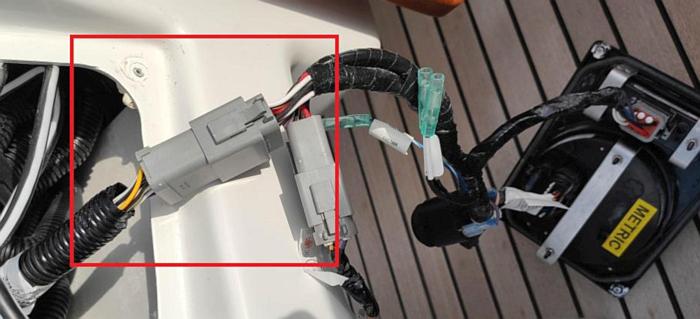

Рисунок 3. Панель Yanmar B25/C35 с 12-контактной проводкой двигателя
Установка YDEG-04 за панелью может быть удобнее: там он лучше защищён от внешних воздействий, и часто уже проложена сеть NMEA 2000.
Мы проверили такой вариант. Теперь YDEG-04 можно включить последовательно с панелью Yanmar B25/C35 с помощью нового «Yanmar B25/C35 adaptor cable».
Оба новых кабеля есть в наличии и доступны в списке аксессуаров на странице заказа.
