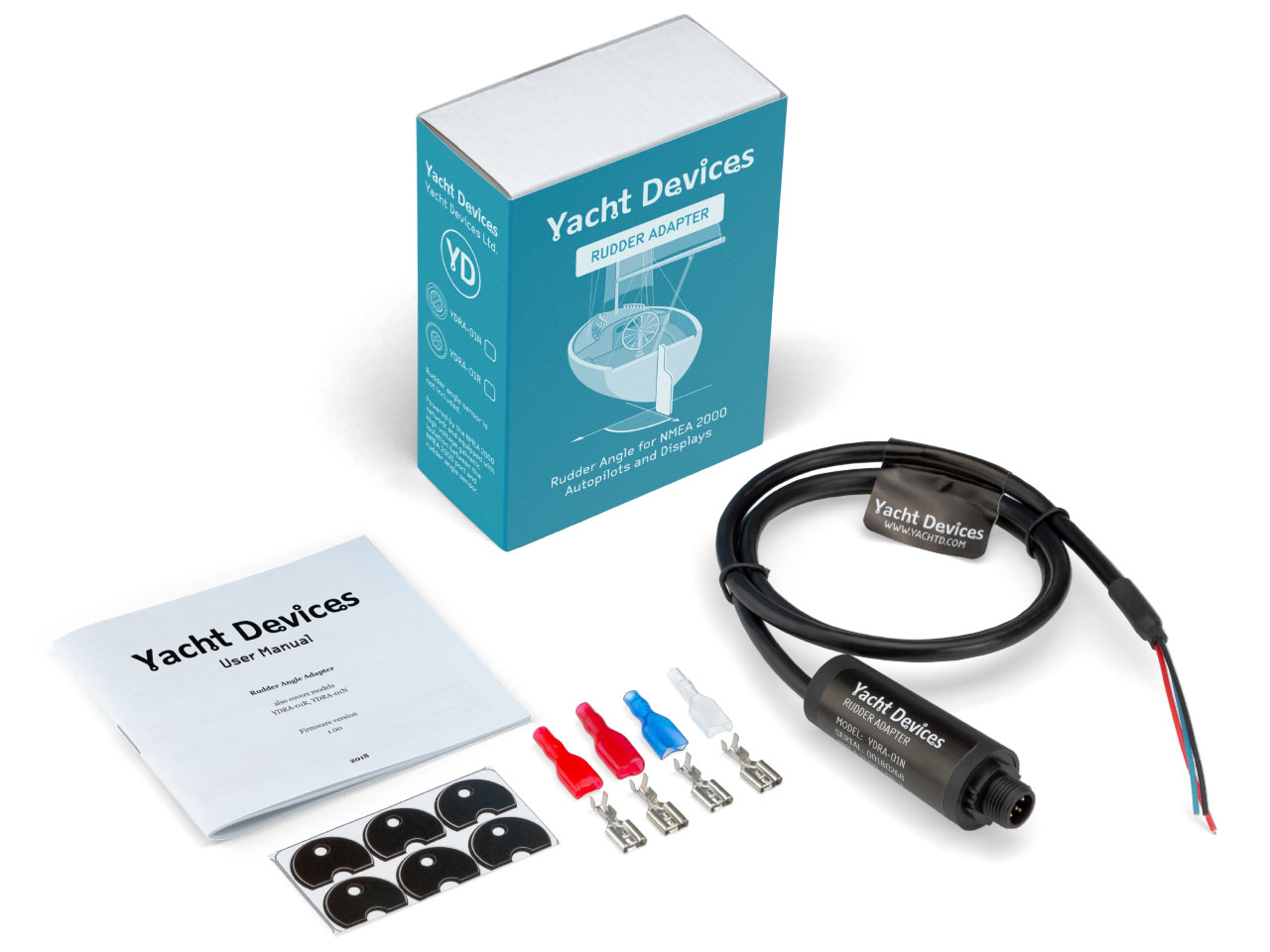

Rudder Adapter YDRA-01
Адаптер предназначен для подключения угловых резистивных датчиков положения пера руля и датчиков с аналоговым выходом по току и напряжению к автопилотам и другим устройствам NMEA 2000. Может работать параллельно с аналоговым измерительным прибором.
NMEA2000 адаптер для датчика угла пера руля YDRA-01 позволяет подключить имеющийся резистивный датчик угла поворота руля, установленный на руле, и передавать данные об угле поворота руля на автопилоты, картплоттеры и другие устройства, поддерживающие протокол NMEA 2000.
Устройство может использоваться с датчиками угла поворота руля, имеющими максимальное сопротивление менее 400 Ом, в том числе с датчиками европейского (диапазон от 10 до 180 Ом) или американского (диапазон от 240 до 33 Ом) стандартов, а также с датчиками с выходным напряжением 0–5 В.

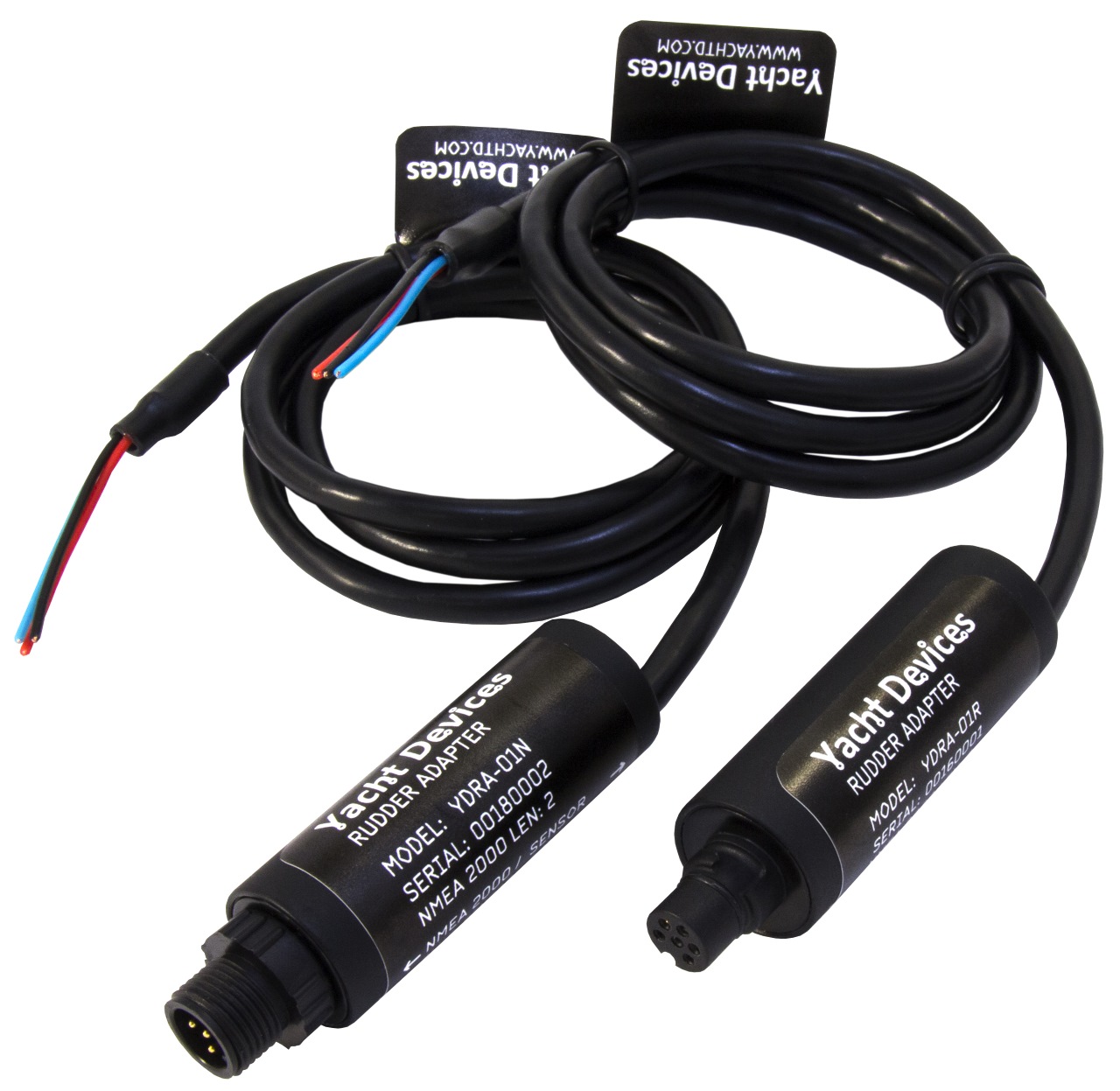

Рисунок 1. Адаптер для датчика угла пера руля YDRA-01N (слева) и YDRA-01R (справа), подробнее
Адаптер можно установить в качестве автономного измерительного устройства, использовать совместно с цифровым манометром или параллельно с имеющимся аналоговым манометром (KUS/Wema, поддерживаются манометры с 2 и 1 спиралью, см. рисунок 2). Если у вас есть комбинированный манометр, на котором значение для отображения выбирается с помощью кнопки, адаптер также будет с ним бесперебойно работать.

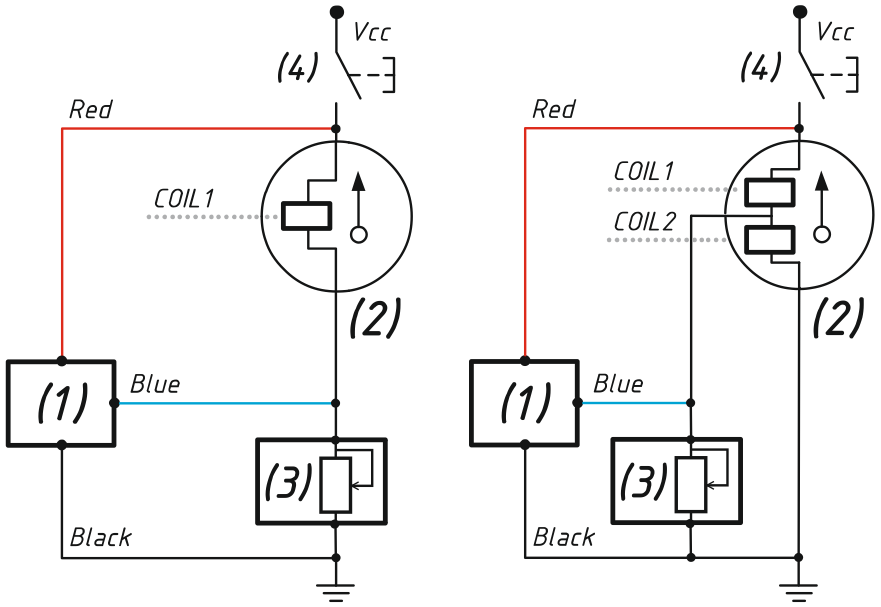

Рисунок 2. Параллельное подключение к имеющимся аналоговым датчикам с 1 катушкой (слева) и 2 катушками (справа): (1) — YDRA, (2) — датчик, (3) — датчик руля направления, (4) — дополнительная кнопка
Показания угла поворота руля можно откалибровать с использованием до 7 точек калибровки, чтобы компенсировать нелинейность зависимости сопротивления датчика от угла поворота руля. В настройках устройства также можно компенсировать паразитное сопротивление проводов датчика.
Адаптер оснащен слотом для карт MicroSD, предназначенным для настройки, обновления прошивки, диагностики и регистрации данных. Специальное программное обеспечение не требуется. Вам понадобится только устройство (ноутбук или смартфон) с кардридером MicroSD и простым текстовым редактором.
Использование с другими нашими продуктами:
- вы можете использовать наш Сетевой шлюз NMEA 2000-в-WiFi, чтобы просматривать угол поворота руля прямо в браузере (поддерживаются два руля) или в морских приложениях;
- адаптер может записывать данные об угле поворота руля на карту MicroSD, но вы также можете использовать устройство записи, такое как наш Регистратор NMEA 2000 данных (см. список типов данных) для хранения данных вместе со всеми другими данными о судне;
- адаптер также можно настроить с помощью специальных строк «Описание установки». Некоторые многофункциональные дисплеи (MFD) позволяют вводить текст в свойства устройства. Этот текст обычно используется для сохранения заметок по установке, местоположения устройства или контактов установщика. Вы также можете ввести эти строки с помощью нашего бесплатного программного обеспечения CAN Log Viewer, подключенного к NMEA 2000 через Сетевой шлюз NMEA 2000-в-USB или Сетевой шлюз NMEA 2000-в-WiFi.
Особенности:
- может использоваться в качестве адаптера датчиков триммеров (при несинхронизированных триммерах требуется два устройства);

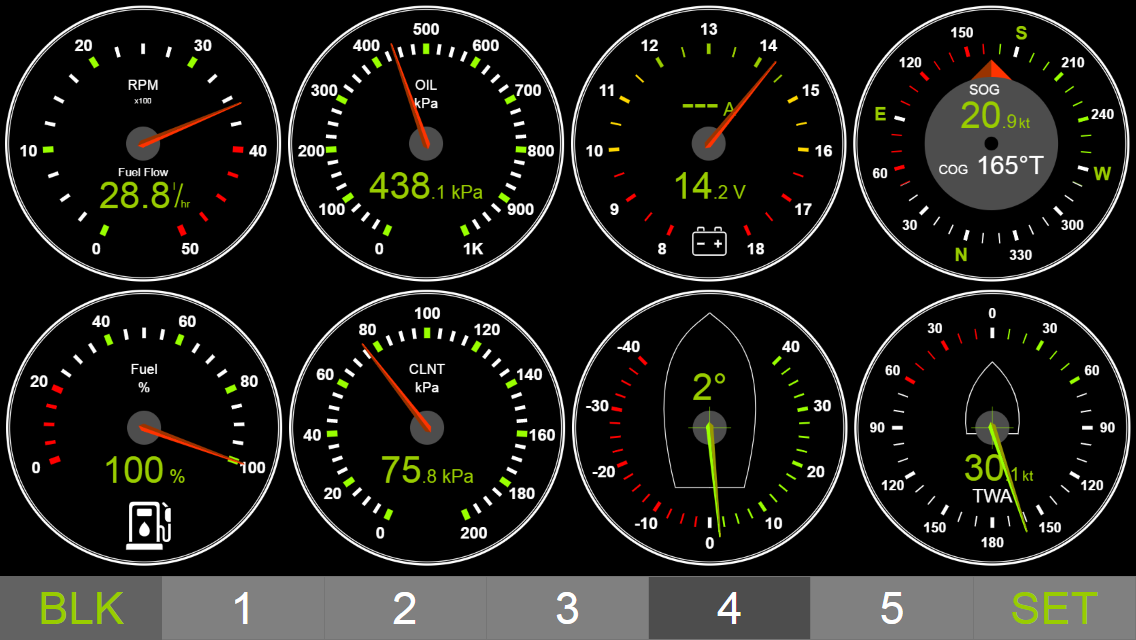

- позволяет отображать нестандартные типы данных на мультифункциональных дисплеях Garmin (например, угол поворота мачты);
Устройство питается от сети NMEA 2000 и обеспечивает высоковольтную гальваническую развязку между сетью NMEA 2000 и входами датчиков.
Адаптер совместим практически со всем оборудованием, поддерживающим стандарт NMEA 2000. Сети Raymarine SeaTalk NG, Simrad SimNet и Furuno CAN являются фирменными версиями NMEA 2000 и отличаются друг от друга лишь типом разъема. Компания Garmin использует в своих устройствах разъем NMEA 2000 Micro, который совместим с разъемом DeviceNet Micro.
Адаптер поставляется с разъемом, совместимым с SeaTalk NG, или с разъемом, совместимым с NMEA 2000 Micro Male (см. рисунок ниже). Для подключения к другим сетям может потребоваться адаптерный кабель.

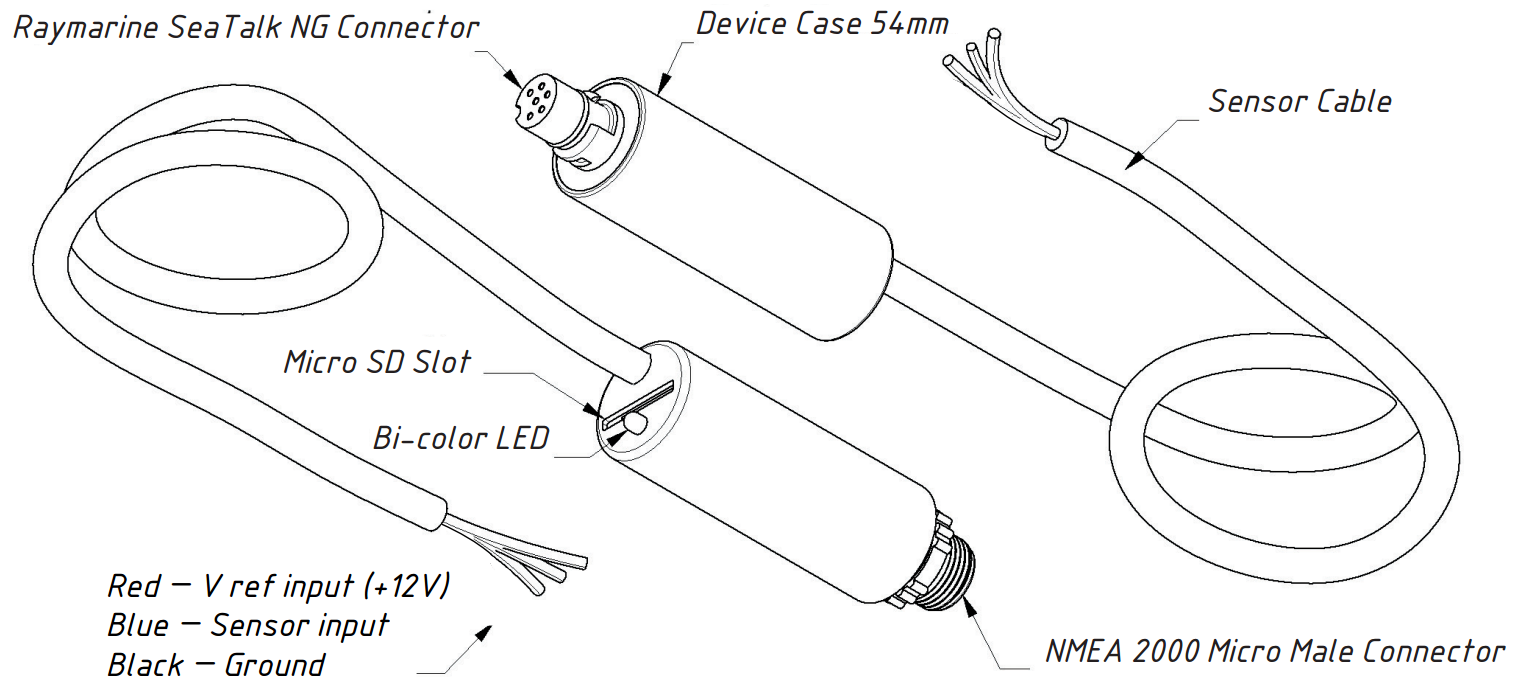

Рисунок 3. Схема переходника руля
Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
