Battery Monitor YDBM-02
Передает измеренные напряжение и ток, вычисленные уровень заряда и состояние батареи, и заданные пользователем статичные данные (например, номинальная емкость и химический тип), и может включать генератор или выдавать предупреждение.
Устройство передает данные об измеренном напряжении и токе, расчетных показателях работоспособности и степени заряда, а также запрограммированные пользователем статические данные (например, номинальную емкость и химический состав) по протоколу NMEA 2000 и может включать генераторную установку или подавать предупреждение при критическом состоянии аккумулятора.
Монитор батареи можно использовать с любым отдельным источником постоянного тока (например, генератором переменного тока, ветрогенератором и т. д.) или нагрузкой (лебедкой, холодильником и т. д.), но в первую очередь он предназначен для мониторинга аккумулятора судна. Для работы в соответствии с назначением требуется соответствующий внешний шунт (не входит в комплект поставки устройства); в продаже широко доступны шунты в диапазоне от 5 А до 1200 А (см. раздел V «Выбор шунта» руководства пользователя). Устройство можно настроить на использование данных с Цифровым термометром NMEA 2000, подключенного к аккумулятору, для более точного определения состояния заряда и работоспособности, а также для передачи данных о температуре наряду с данными о напряжении и токе.

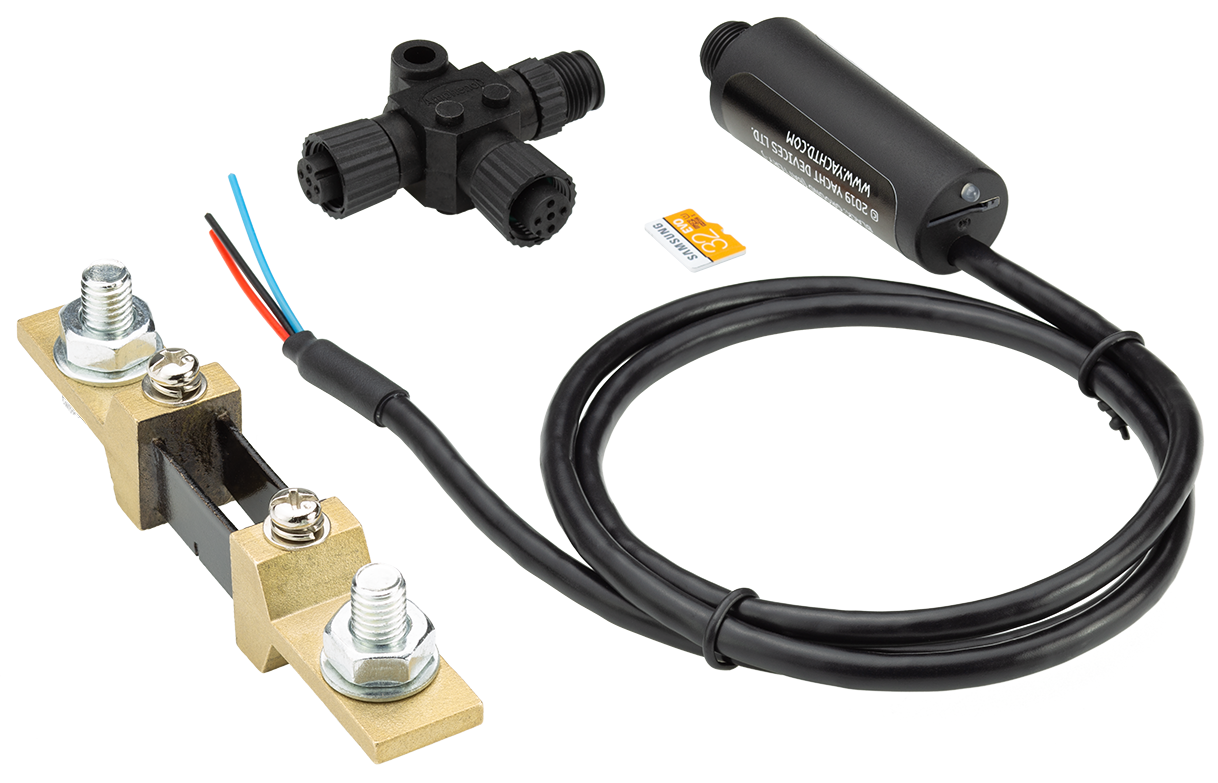

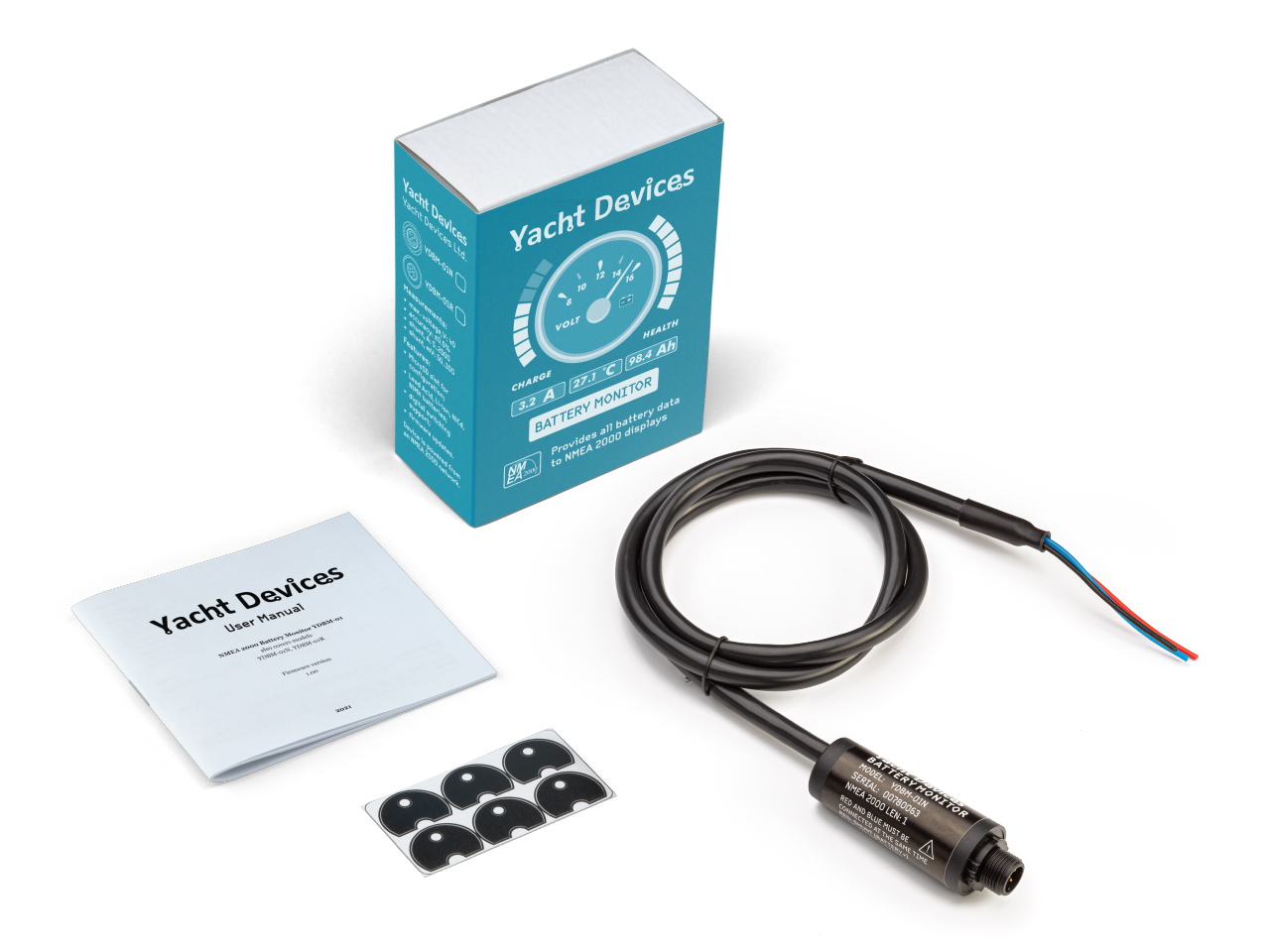

Рисунок 1. Монитор батареи YDBM-02N (шунт, Т-образный разъем и карта MicroSD в комплект не входят)
Устройство оснащено слотом для карт MicroSD, что позволяет использовать стандартную карту с форматом FAT для его настройки и обновления прошивки. Как минимум, необходимо указать падение напряжения и максимальный ток для подключенного шунта. Кроме того, можно указать такие параметры аккумулятора, как номинальная емкость и напряжение, химический состав и т. д. Устройство также можно настроить через NMEA 2000 с помощью строк описания установки; для этого метода может потребоваться шлюз для ПК и программное обеспечение (например, CAN Log Viewer или ActiSense NMEA Reader).

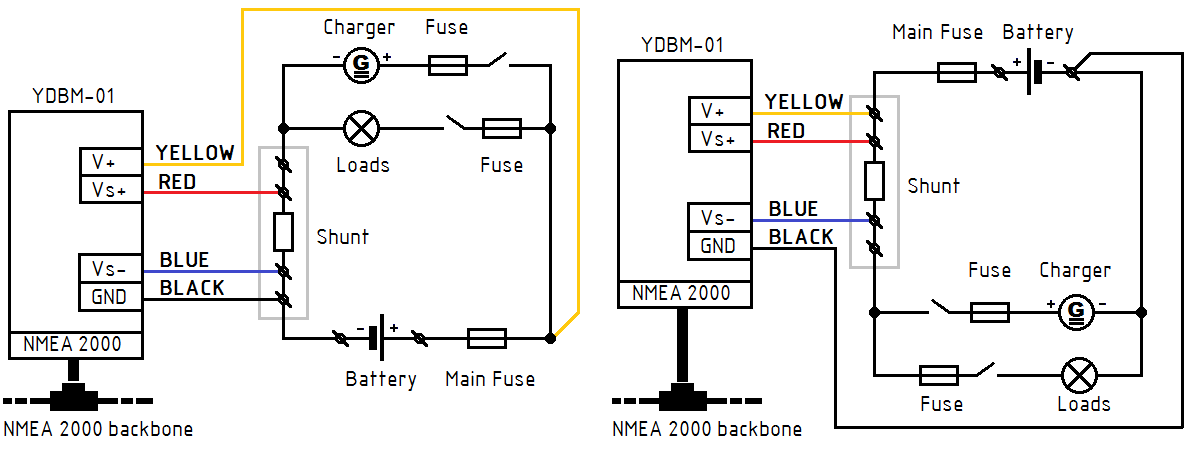

Рисунок 2. Подключение устройства Монитор батареи
В отличие от предыдущей модели YDBM-01, модель YDBM-02 имеет дополнительный провод и может использоваться с шунтом, подключенным как к положительной, так и к отрицательной клемме аккумулятора. Это единственное различие между моделями, поэтому YDBM-02 может заменить предыдущую модель во всех возможных случаях.
Монитор батареи можно настроить на управление каналами цифровой системы коммутации NMEA 2000 и/или на запуск цифрового сигнализатора, совместимого со стандартными PGN NMEA 2000 127501/127502. Например, вы можете настроить Монитор батареи на автоматическое включение звукового или голосового сигнала тревоги о низком заряде аккумулятора с помощью Кнопки тревоги, или на включение или выключение какого-либо оборудования, или на запуск генераторной установки для подзарядки аккумулятора с помощью Блока управления нагрузками.
Электрические характеристики:
- Номинальный ток внешнего шунта: 5..2500 А
- Номинальное падение напряжения на внешнем шунте (рекомендуемое): 75 мВ
- Точность измерения тока (см. примечание ниже): ±0,5 %
- Максимально допустимое постоянное напряжение на входах (относительно входа GND): 40 В
- Точность измерения напряжения: 0,1 В
- Пробивное напряжение между сетевым интерфейсом NMEA 2000 и входами: 2500 ВRMS
Примечание: эти значения не учитывают погрешность шунта, которая обычно составляет ±0,25 % или ±0,5 %, а также температурный дрейф ±20..25 ppm/°C.

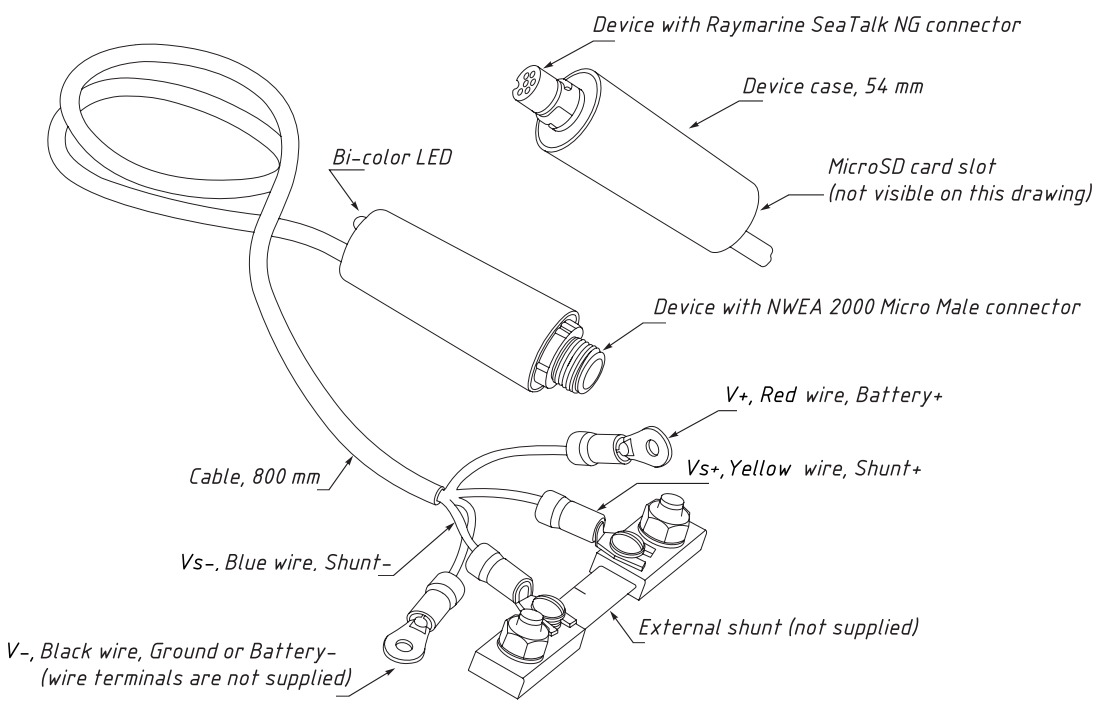

Рисунок 3. Схема Монитора батареи YDBM-02
Устройство поставляется с разъемами SeaTalk NG или NMEA 2000 Micro Male (N2K), что позволяет подключать его к сетям различных производителей без использования адаптеров.
Дополнительные технические сведения см. Руководстве пользователя и Часто задаваемые вопросы.
