Yacht Devices Новости: Глубина от StructureScan 3D через Ethernet Gateway
09.09.2025
Благодаря новой прошивке с поддержкой StructureScan 3D в корпусе вашей лодки может стать на одно отверстие меньше.
Датчики Lowrance StructureScan 3D обеспечивают отличный боковой обзор и даже строят трёхмерный рельеф дна. Разумеется, они измеряют и глубину под лодкой: на дисплеях Lowrance она отображается в поле STRUC, как на снимке выше.
К сожалению, многофункциональный дисплей не воспринимает это значение как обычную глубину: не передаёт его из высокоскоростной сети Ethernet в NMEA 2000, не записывает в трек и так далее. Поэтому недоступен и режим автопилота с движением по изобате, полезный при троллинге.

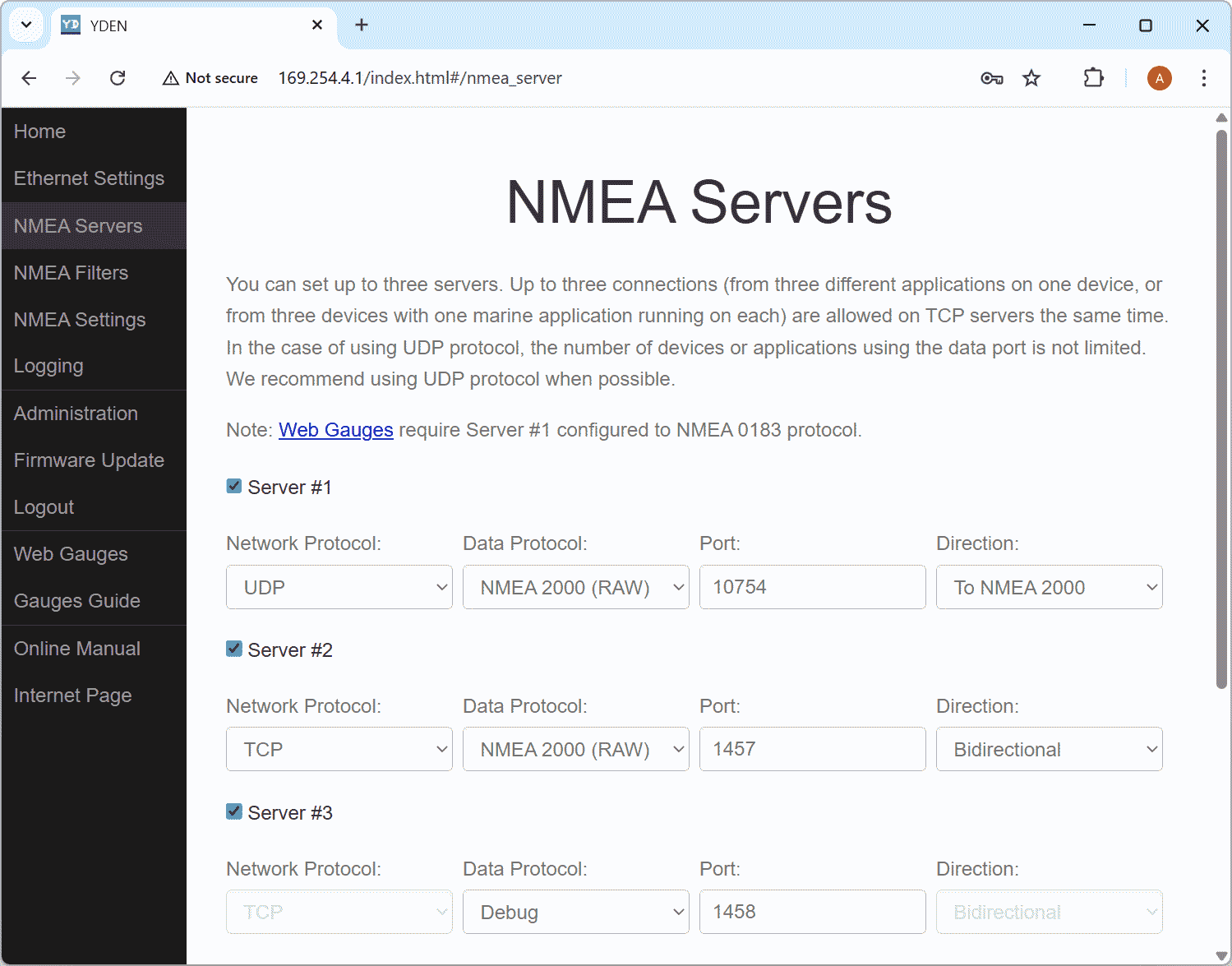

С этой проблемой сталкивались многие пользователи. Обычно им советовали установить ещё один недорогой датчик, передающий глубину в NMEA 2000. Но с Ethernet Gateway YDEN-02можно обойтись без него. Настройте первый сервер данных YDEN на UDP, протокол RAW и порт 10754. Обратите внимание: направление потока данных должно быть «To NMEA 2000», чтобы данные из NMEA 2000 не попадали в сеть Ethernet.

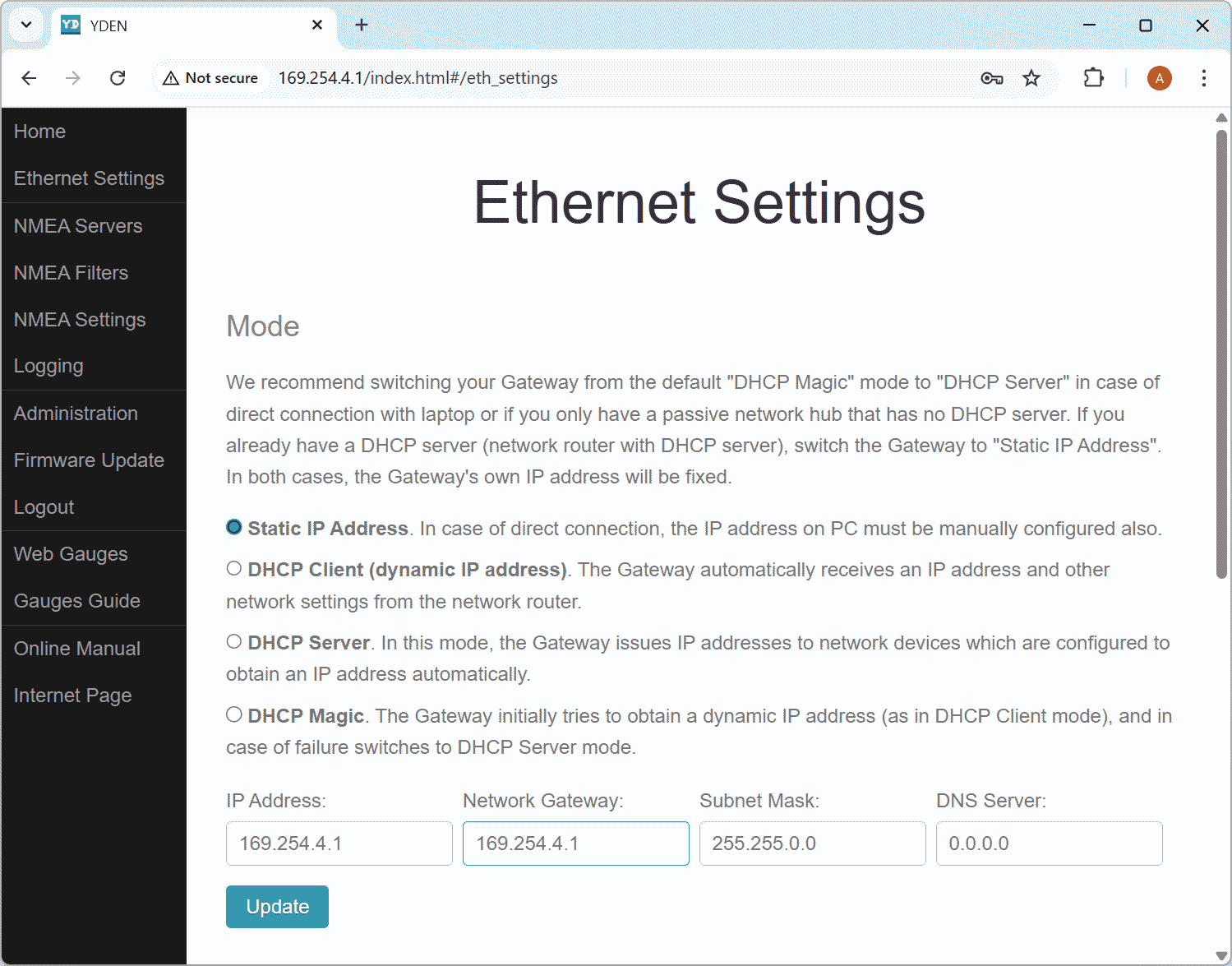

В настройках Ethernet выберите статический адрес 169.254.4.1 и маску подсети 255.255.0.0. Теперь отключите Ethernet Gateway от компьютера и подключите его к высокоскоростной сети Lowrance — к свободному порту модуля эхолота или картплоттера, как вам удобнее, — кабелем Lowrance 000-14552-001 или аналогичным.

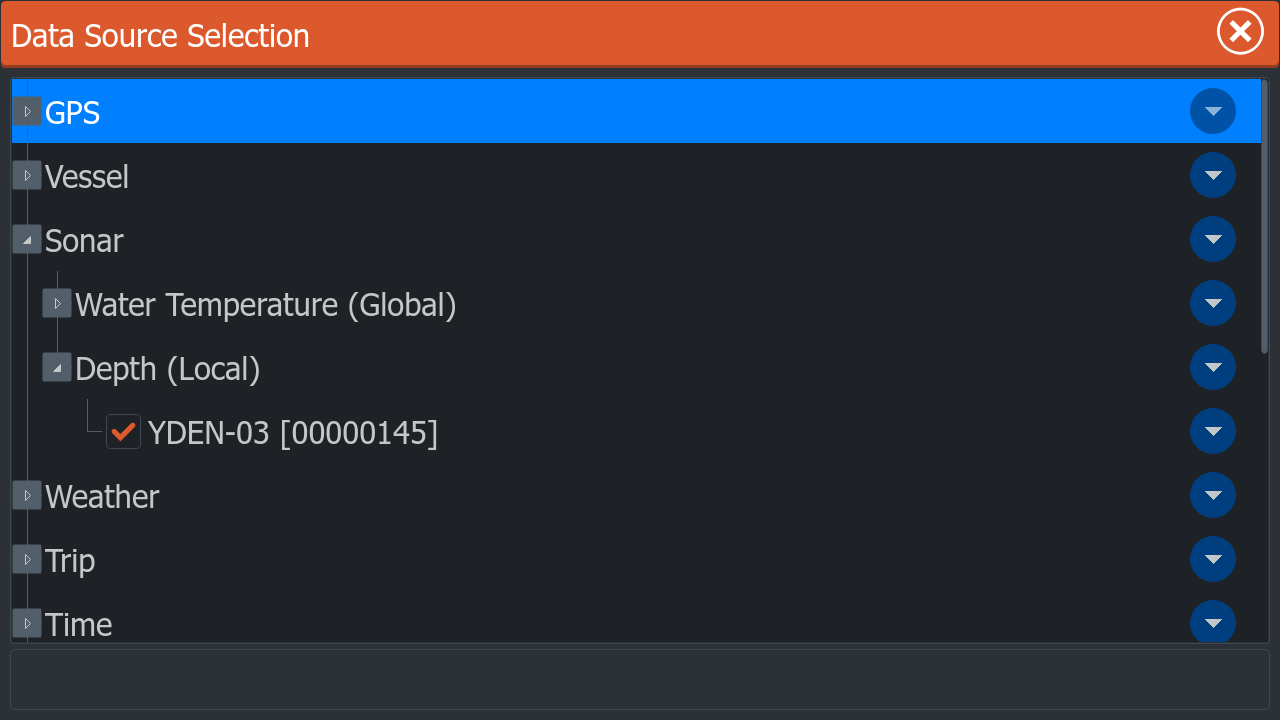

После включения эхолота глубина должна появиться в списке источников данных картплоттера, как на снимке ниже.
Эта новая функция ещё не прошла масштабных испытаний. Ниже описана диагностика на случай, если глубина от StructureScan отображается в поле STRUC, но источник данных глубины не появился.

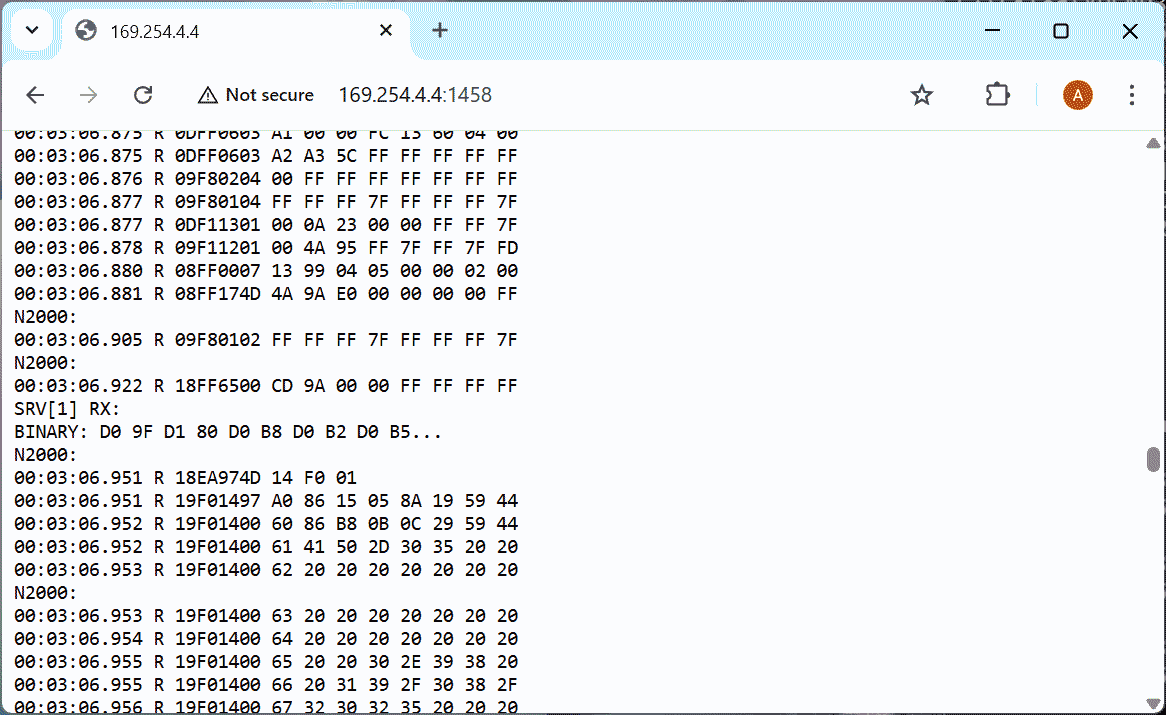

Подключите к сети Ethernet ноутбук через обычный концентратор RJ45 или другой фирменный адаптерный кабель. На третьем сервере YDEN включите отладочный протокол и откройте в браузере ссылку:
В окне отладки должны появиться сообщения с заголовком SRV[1] RX и подзаголовком BINARY. Первый байт после подзаголовка должен иметь значение 28 HEX (на снимке показано D0).

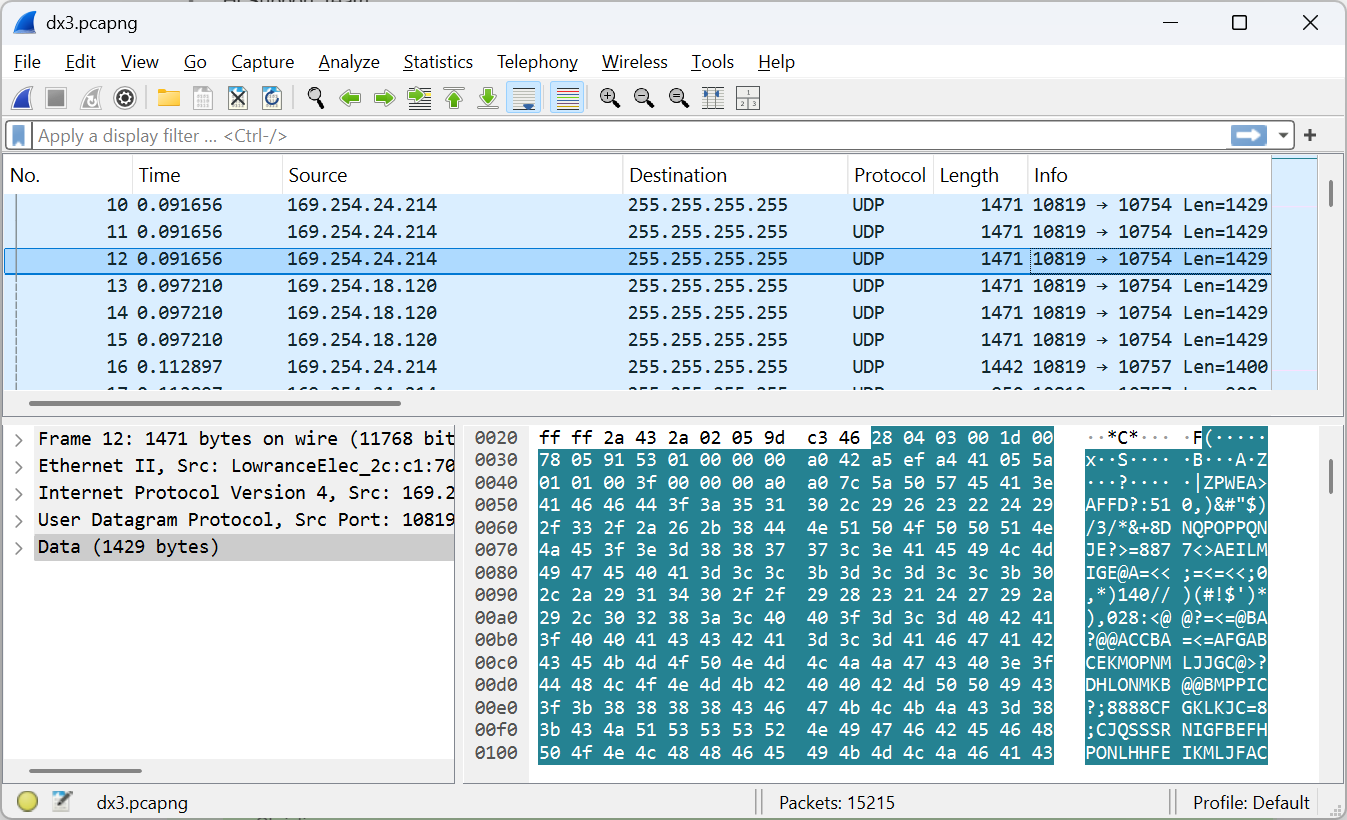

Затем установите бесплатную программу WireShark. В списке пакетов найдите пакеты длиной 1429 байт, а среди них — те, в которых первый байт данных равен 28 HEX (см. снимок).
Кроме того, в новой прошивке YDEN-02 обновлены Web Gauges . Теперь они не только отображают все данные двигателя, но и показывают предупреждения двигателя и трансмиссии. Также расширен список единиц измерения скорости и расхода топлива.
Обновление прошивки для Ethernet Gateway доступно на странице загрузок.
