Yacht Devices Новости: Circuit Control и Switch Control 1.03: интеграция с Raymarine
18.02.2019
Новая прошивка позволяет использовать несколько элементов управления цепями с MFD, имеет лучшую совместимость с оборудованием CZone, веб-скрипт теперь может генерировать страницы для Raymarine Axiom, а один Switch Control может управлять двумя устройствами Circuit Control.
Рисунок 1. Raymarine Axiom 7 дюймов с двумя блоками YDCC
Прежде всего, мы рады сообщить, что вы можете использовать один или два Circuit Control устройства с вашим MFD (требуется поддержка CZone). Второй блок Circuit Control необходимо вручную настроить для «вторичной группы», это можно сделать подключенными кнопками или командой «YD:GROUP SECONDARY» (см. разделы VII и X руководства). Руководство пользователя). Чтобы загрузить файл конфигурации для вашего MFD, пожалуйста, посетите эту страницу.
Если вам нужно использовать более двух модулей YDCC с MFD, вы можете это сделать. Пожалуйста, свяжитесь с нами, и мы поможем вам с настройкой ваших устройств MFD и YDCC. Также рекомендуем заказать NMEA 2000 Wi-Fi Gateway вместе с нашими цифровыми коммутационными блоками, чтобы упростить обновление встроенного ПО. Gateway также даст вам возможность управлять нагрузками из любого современного веб-браузера, на смартфоне, планшете или ноутбуке.
Чтобы использовать Circuit Control с картплоттерами Raymarine с LightHouse 3.8 (Axiom, Axiom Pro, серии eS и gS), вам необходимо дилерское программное обеспечение для создания пользовательских страниц для раздела Dashboard. Однако теперь вы также можете создать страницу прямо на нашем сайте!
Вам нужно только выбрать «Raymarine Axiom», ввести метки для ваших кнопок и ввести серийный номер вашего устройства Circuit Control. Не распаковывайте скачанный файл, скопируйте его в MicroSD и нажмите «Импортировать пользовательские страницы» в окне «Настройки» раздела «Панель управления». После этого вам нужно будет перезагрузить MFD.

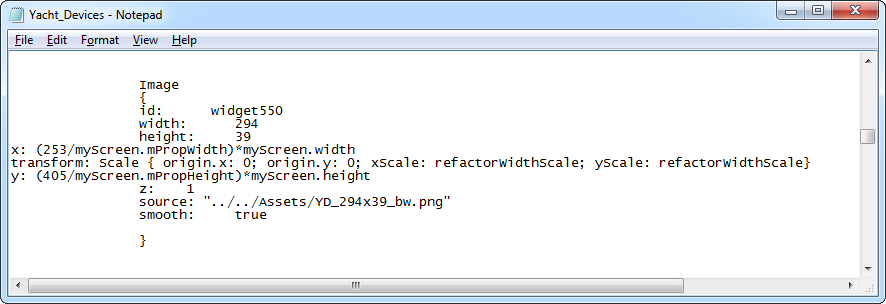

Рисунок 2. Редактирование файла пользовательской страницы Raymarine
Чтобы заменить наши логотипы на свои, откройте файл конфигурации и замените файлы с именами, начинающимися с «YD_», в папке «Assets» на свою собственную графику. Если вам нужно настроить размер или положение изображений, вы можете открыть файлы (для раздел «Панель управления» и для объединенный раздел «Диаграмма\Панель мониторинга») и отредактируйте их в текстовом редакторе (см. рисунок 2):
- LightHouse3\Pages\Yacht_Devices.qml
- LightHouse3\Pages_Half\Half_Yacht_Devices.qml
Буду благодарен всем пользователям за скриншоты с разных картплоттеров и фотографии установок.

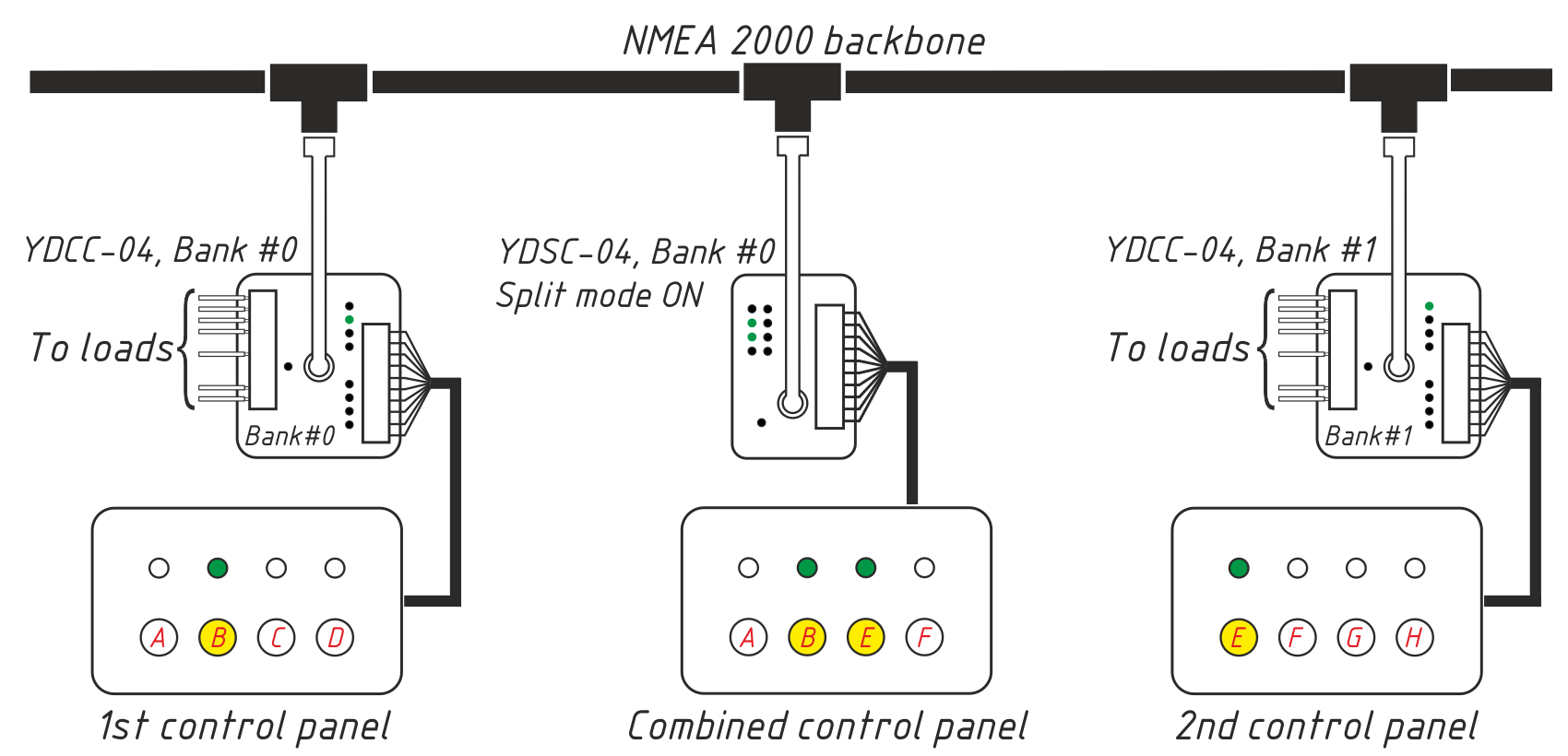

Рисунок 3. Режим разделения Switch Control
Следующей приятной особенностью обновления 1.03 является «разделенный режим» Switch Control. В этом режиме Switch Control может управлять двумя первыми каналами из двух. Circuit Control единицы с последовательными номерами банков. Например, после активации режима разделения на Switch Control, настроенном для банка №0, кнопки B1 и B2 будут управлять (а светодиоды L1 и L2 будут отображать состояние) каналами 1 и 2 банка №0, а кнопки B3 и B4 будут управлять (а светодиоды L3 и L4 будут отображать состояние) каналами 1 и 2 банка №1. Это позволяет в некоторых случаях сэкономить копейки.
Новый прошивка 1.03 для Circuit Control и Switch Control и обновленное руководство пользователя доступны на странице загрузок.
