Yacht Devices Новости: Новые прошивки шлюзов: поддержка NMEA 0183 версии 4.11

NMEA 0183 Gateway, USB Gateway и NMEA 2000 Wi-Fi Gateway обновлены: внесенные изменения соответствуют новому стандарту NMEA 0183 4.11; Добавлены AIS MOB и другие новые преобразования между NMEA 2000 и NMEA 0183.

Рисунок 1. B&G Vulcan отображает сообщение AIS MOB

Все наши шлюзы поддерживают предложение MOB для NMEA 0183 и соответствующие NMEA 2000 PGN 127233 «Уведомление о человеке за бортом (MOB)». В этой версии мы добавили двунаправленное преобразование сообщения AIS Message 14 «Безопасное широковещательное сообщение, связанное с безопасностью», используемое устройствами SART, EPIRB и MOB, с поддержкой AIS VHF для отправки оповещения MOB.

Чтобы протестировать ваше программное обеспечение или MFD (см. скриншот выше), вы можете отправить следующие предложения NMEA 0183:

   !AIVDM,1,1,,A,1>O5liPv1<wqpsrM65m5KTL800S5,0*11
   !AIVDM,1,1,,A,>>O5liPlt:1@E=@,2*60

В новой прошивке добавлено двустороннее преобразование VWR — относительных скорости и угла ветра, VWT — истинных скорости и угла ветра; оба предложения устарели. Также поддерживается VBW — продольная и поперечная скорость относительно воды и грунта, а из NMEA 2000 преобразуются HSC — команда заданного курса и BOD — пеленг от начальной точки к конечной. Список сообщений уже был крупнейшим на рынке, а теперь стало еще лучше.

Спустя 6 лет NMEA выпустил стандартное обновление 0183, поэтому теперь последняя версия — 4.11. Большой проблемой предыдущей версии было отсутствие многих типов данных и плохое определение предложения XDR, которое используется для передачи данных от датчиков, танков, двигателей и т. д.

В этом предложении содержится текстовый идентификатор датчика, причем эти идентификаторы ранее вообще не были определены в Стандарте. Итак, каждая компания на рынке придумала свои идентификаторы: некоторые результаты вы можете увидеть в таблице выше. Это привело к плохой совместимости устройств и программного обеспечения. Как видим, определения нового Стандарта не совпадают с «изобретениями».

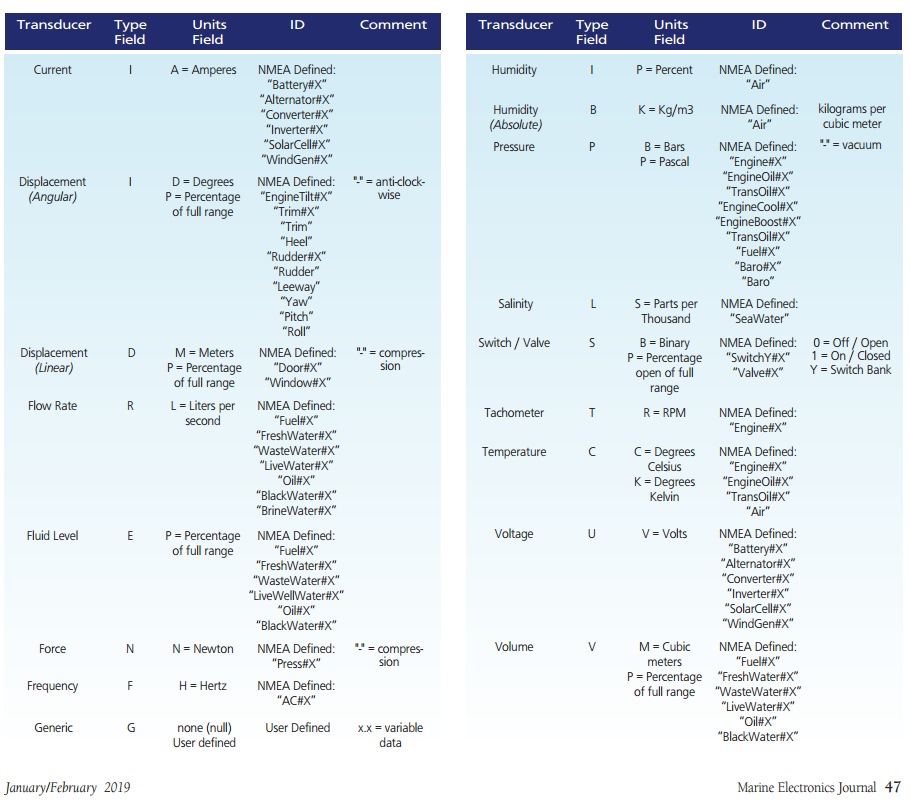

Рисунок 2. Определения нового стандарта NMEA для предложения XDR.

Изменения в Стандарте, включая пояснения изменений в предложении XDR, описаны в последнем выпуске журнала Marine Electronics Journal (стр. 15). вы можете скачать его бесплатно.

В наших продуктах мы использовали идентификаторы, в основном совместимые с идентификаторами, используемыми в продуктах Maretron. Поэтому, чтобы соответствовать Стандарту, мы решили добавить настройки для всех используемых идентификаторов. Значения по умолчанию соответствуют определениям нового стандарта, но идентификаторы, не охватываемые стандартом, остаются прежними.

Конфигурационный файл NMEA 0183 Gateway имеет новые строки (пустое значение означает, что для этого типа данных не будет отправлен XDR):

   XDR_SEA_TEMPERATURE=
   XDR_ATM_PRESSURE_PASCAL=Baro
   XDR_ATM_PRESSURE_BAR=
   XDR_OUTSIDE_AIR_TEMPERATURE=Air
   XDR_INSIDE_AIR_TEMPERATURE=ENV_INSIDE_T
   XDR_OUTSIDE_REL_HUMIDITY=Air
   XDR_INSIDE_REL_HUMIDITY=ENV_INSIDE_H
   XDR_EXHAUST_TEMPERATURE=EXHAUST
   XDR_PORT_ENG_BOOST=EngineBoost#0
   XDR_STBD_ENG_BOOST=EngineBoost#1
   XDR_PORT_ENG_HOURS=EngineHours#0
   XDR_STBD_ENG_HOURS=EngineHours#1
   XDR_PORT_ENG_ALTERNATOR=Alternator#0
   XDR_STBD_ENG_ALTERNATOR=Alternator#1
   XDR_PORT_ENG_TEMPERATURE=Engine#0
   XDR_STBD_ENG_TEMPERATURE=Engine#1
   XDR_PORT_ENG_FUEL_RATE=Fuel#0
   XDR_STBD_ENG_FUEL_RATE=Fuel#1

USB Gateway теперь имеет команду «SET XDR» и набор параметров с префиксом XDR_. На снимке экрана ниже показано, как настроить предложение XDR для передачи барометрического давления в OpenCPN. На самом деле вам это не нужно, потому что OpenCPN 4.8.8 также может взять его из предложения MDA. Но что странно, OpenCPN не берет температуру воздуха из MDA, а берет ее только из XDR; и «TempAir», и «Air» поддерживаются в OpenCPN 4.8 и более поздних версиях, поэтому вам также не нужно ничего менять в заводских настройках шлюза.

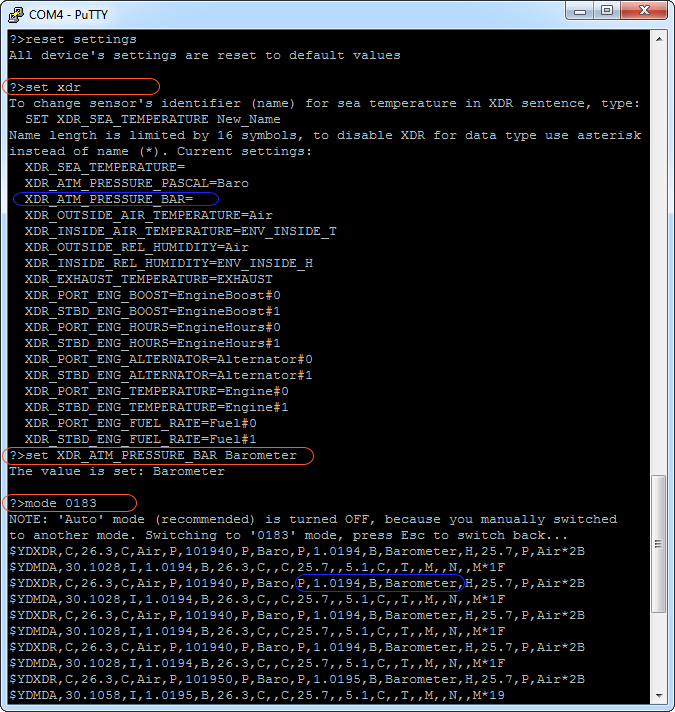

Рисунок 3. Программирование NMEA 2000 USB Gateway (команды заключены в красные рамки)

В NMEA 2000 Wi-Fi Gateway, новые настройки доступны на «странице настроек NMEA», показанной ниже.

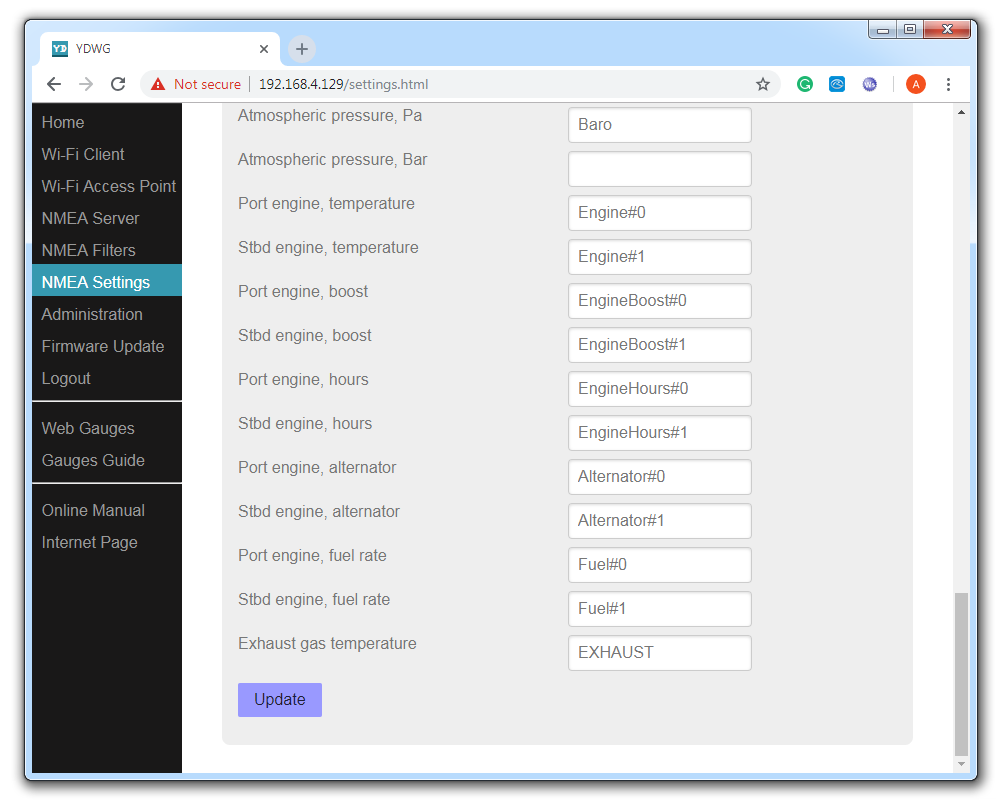

Рисунок 4. Настройки XDR NMEA 2000 Wi-Fi Gateway (на скриншоте видны не все настройки)

Вы можете загрузить обновления прошивки (версия 1.25 для USB Gateway и NMEA 2000 Wi-Fi Gateway, версия 1.10 для NMEA 0183 Gateway YDNG-03) с сайта странице загрузок, Руководства будут обновлены на этой неделе.
