Yacht Devices Новости: Цифровое управление и новые функции в шлюзах и маршрутизаторе

Поддержка цифровой коммутации во всех продуктах, барограф Web Gauges с поддержкой истории Digital Barometer, расширенный список преобразований между NMEA 0183 и NMEA 2000, сравнение с конкурентами (таблица)

Рисунок 1. Кнопки цифрового переключения в Web Gauges

Web Gauges из NMEA 2000 Wi-Fi Gateway, NMEA 0183 Wi-Fi Gateway и NMEA 0183 Wi-Fi Router теперь есть поддержка цифровой коммутации для стандартных устройств NMEA 2000, управляемых PGN 127501 «Двоичный отчет о состоянии» и PGN 127502 «Switch Bank Control».

Поскольку поддерживаются 16 банков цифровой коммутации (с экземплярами 0–15) и 16 каналов, теоретически вы можете добавить 256 уникальных кнопок к Web Gauges страницы данных. Однако Web Gauges имеет четыре страницы данных, а макет содержит от одного до двенадцати заполнителей, поэтому фактическое максимальное количество кнопок составляет 64. Вы можете выбрать значок из списка и ввести для кнопки собственную текстовую метку в одну или две строки.

Чтобы добавить новые элементы управления, мы изменили поведение Web Gauges. Для редактирования страниц данных вам необходимо включить «Режим редактирования». Для этого нажмите SET, а затем установите для параметра «Редактировать гаджеты» значение «Вкл.». Чтобы выйти из «Режима редактирования», нажмите «Выход» вверху страницы данных или нажмите «SET» и установите для параметра «Редактировать гаджеты» значение «Выкл.».

Рисунок 2. Режим редактирования активен

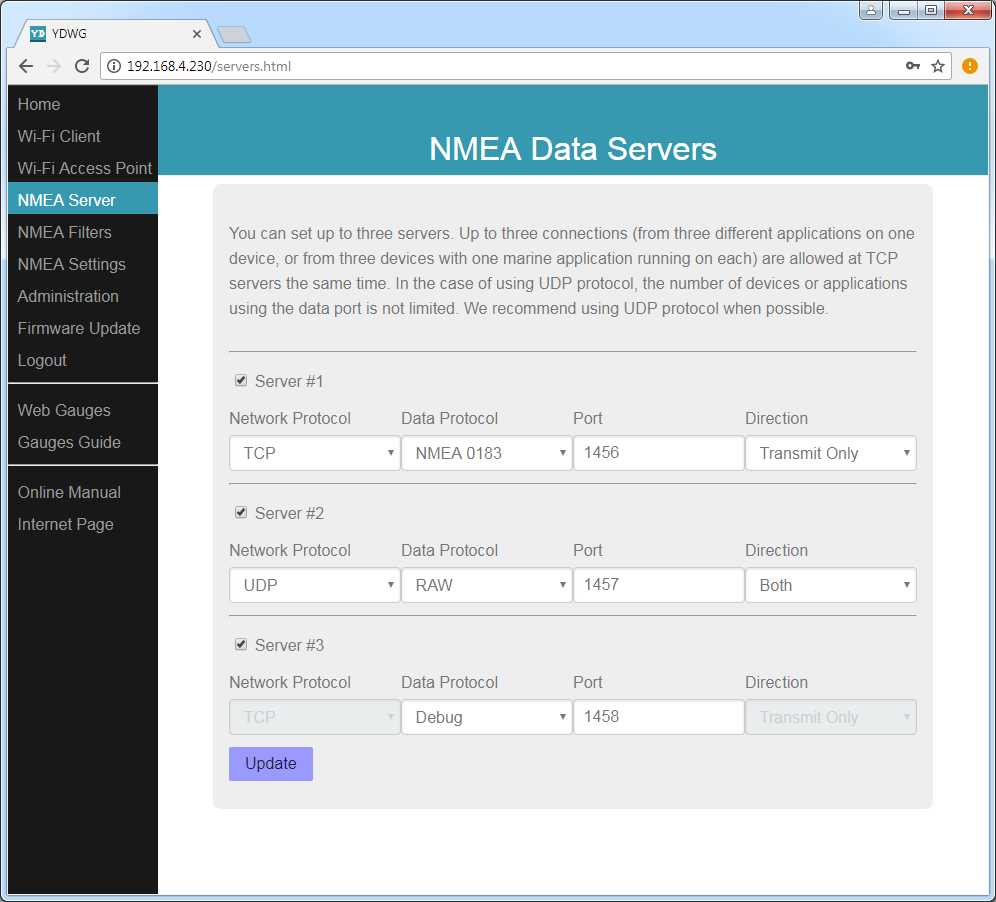

Web Gauges отправляет NMEA 0183 $PCDIN предложение с завернутым NMEA 2000 PGN 127502 для переключения состояния канала. Если Сервер №1 Gateway настроен как «Только чтение» (заводская настройка), кнопки смогут отображать только состояние канала. Чтобы разрешить управление, вам следует настроить его на работать в обоих направлениях.

Вот как это работает в реальной жизни (красный текст —, отправленный Web Gauges, зеленый текст — — полученный ответ):

	$PCDIN,00EAFF,00000000,00,0DF201*55
	$PCDIN,01F20D,0001900E,BB,0011FFFFFFFFFFFF*2C
	$PCDIN,01F20E,00000000,00,00FCFFFFFFFFFFFF*55
	$PCDIN,01F20D,0009716A,BB,0010FFFFFFFFFFFF*28

Первая строка — это запрос ко всем устройствам сообщить о состоянии банка переключения (отправляется один раз при загрузке Web Gauges). Мы получили только один ответ от устройства NMEA 2000 с адресом 0xBB и экземпляром банка 0, у него четыре канала, каналы 1 и 3 включены, каналы 2 и 4 выключены (строка 2). Web Gauges отправляет команду на выключение канала 1 (пользователь нажал кнопку, строка 3), и банк переключения сообщает, что канал 1 теперь выключен (строка 4).

NMEA 0183 Gateway YDNG-03 и NMEA 2000 USB Gateway теперь поддерживаются сообщения $PCDIN, необходимые для цифровой коммутации. NMEA 0183 Wi-Fi Gateway YDWN-02 и NMEA 0183 Wi-Fi Router не имеет канала NMEA 2000, поэтому для того, чтобы иметь возможность считывать состояние цифровых коммутационных устройств и управлять ими, их следует подключить к сети NMEA 2000 через NMEA 0183 Gateway YDNG-03 (важно не забыть убрать из фильтров предложение DIN, по умолчанию оно «выключено»).

Если вы разработчик программного обеспечения, мы будем рады помочь вам с поддержкой цифровой коммутации в ваших собственных продуктах. Если вы разработчик оборудования, мы можем протестировать ваши устройства или помочь сделать их совместимыми (хотя они уже должны быть совместимыми, если вы следуете стандарту NMEA 2000).

Наш собственный устройства для цифровой коммутации уже в пути и они выйдут на этой неделе ( Руководство уже доступно), подпишитесь на наш список рассылки чтобы узнать об этом первым!

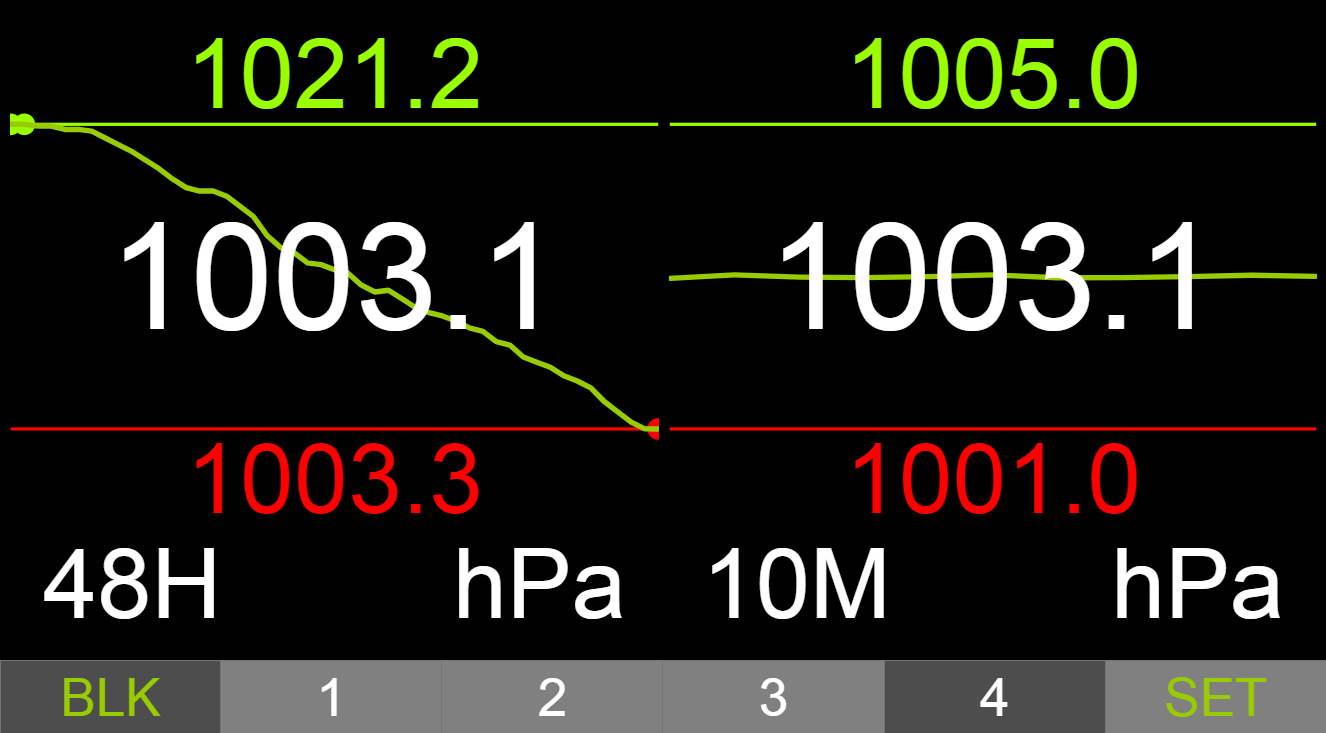

Рисунок 3. Новые барографы (48 часов 10 минут)

Мы также полностью переписали барограф в Web Gauges. Теперь отображает историю в интервале от 48 часов до 10 минут (Web Gauges также имеет простую текстовую панель данных только с фактической стоимостью).

История скачана с нашего Digital Barometer (нужна прошивка 1.50) и хранится в локальном хранилище браузера. Если у вас новый Digital Barometer и он был включен в течение последних 48 часов, вы получите графики через несколько секунд после открытия страницы Web Gauges. Аналогично, что касается цифровой коммутации, вам следует настроить Сервер №1 для доступа на чтение и запись, иначе Web Gauges не сможет отправлять запросы.

Web Gauges сохраняет фактическое атмосферное давление и полученные исторические данные в локальном хранилище браузера. Если у вас старый Barometer, или барометр другой фирмы, сохраненная история будет содержать данные только за то время, когда Web Gauges загружались на это устройство. То есть график давления не потеряется при перезагрузке страницы или перезагрузке смартфона, но может иметь пробелы, если вы выключите смартфон на некоторое время.

В новых обновлениях мы также исправили некоторые ошибки и расширили список сообщений, конвертируемых между NMEA 0183 и NMEA 2000 (он один и тот же для всех наших шлюзов).

UPDATE: актуальная версия таблицы доступно здесь.

* Эти собственные предложения используются для передачи необработанных сообщений NMEA 2000 через NMEA 0183.
** Поддерживаются сообщения AIS VHF: YD - 1-5,9,11,18,19,21,24; ActiSense - 1-5,9,18,19,24

В таблице выше вы можете найти список конвертаций, доступных в наших шлюзах, шлюзах ActiSense и Maretron (источник данных доступен по ссылке в шапке), а также список поддерживаемых сообщений в популярном приложение iNavx.

Похоже, наши шлюзы выигрывают, имея самый широкий спектр поддерживаемых сообщений. Чтобы оставаться в курсе изменений в отрасли, мы выпускаем обновления не реже одного раза в квартал. В следующем обновлении планируется добавить поддержку сообщений DSC / DSE VHF и заполнить все возможные пробелы в таблице выше. Подпишитесь на нашу рассылку и оставайтесь с нами!

Обновления прошивки для всех упомянутых продуктов доступны в разделе загрузок.
