Yacht Devices Новости: Exhaust Gas Sensor YDGS-01: измерение температуры до 800 °C

Измеряйте температуру чрезвычайно горячих газов, твердых тел и жидкостей в диапазоне от 0 до 800 градусов Цельсия (от 32 до 1473 градусов по Фаренгейту).

Фото 1. Новый сенсор на корпоративе

новый датчик касается не только выхлопных газов. Он может отправлять измерения температуры в виде «Температуры системы отопления», «Температуры машинного отделения», «Температуры выхлопных газов» и двенадцати других типов данных.

Температура измеряется термопарой, которая размещена вне корпуса Прибора и имеет гибкую оболочку длиной 90 см (3 фута) с внутренним изоляционным слоем из термостойкого стекловолокна, провод термопары не подлежит удлинению. Точность ±5,5 Цельсия в диапазоне до 330 Цельсия, а на верхнем пределе (800 Цельсия) точность ±11,5 Цельсия.

Если вам нужна более высокая точность, мы можем порекомендовать наш Digital Thermometer YDTC-13, который имеет погрешность ±0,5 Цельсия и диапазон от − 55 до +125 Цельсия (-67..+257 °F).

На фото выше, Exhaust Gas Sensor YDGS-01 подключается к грилю (402 °C) с помощью Digital Thermometer YDTC-13 измерение температуры воздуха (15 °C). Данные отображаются на смартфоне с Web Gauges страница NMEA 2000 Wi-Fi Gateway загружен.

Чтобы изменить тип измеряемых данных, Exhaust Gas Sensor можно запрограммировать тремя способами:

1. Путем специальной последовательности настроек датума или вариации на картплоттере. Этот метод сложен, но для него требуется только картплоттер, и его можно использовать на устаревших картплоттерах.
2. Со специальной строкой описания установки, которую можно ввести для устройства в программном обеспечении ПК, например CAN Log Viewer от нашей компании, ActiSense NMEA Reader или Maretron N2KAnayzer. Этот метод очень прост и поддерживается некоторыми моделями картплоттеров.
3. Использование специального программного обеспечения для ПК, включая профессиональное программное обеспечение для установки NMEA 2000. Устройство поддерживает функции «Запрос сообщения», «Командное сообщение» и «Запись полей» PGN 126208, которые позволяют изменять настройки устройства.

2-й способ самый простой, но для него требуется аппаратный адаптер для NMEA 2000, например наш USB или NMEA 2000 Wi-Fi Gateway. В этом видео вы можете увидеть как изменить настройки устройства с помощью CAN Log Viewer. Подробнее о других методах вы можете узнать в Руководство пользователя.

Мы обновили CAN Log Viewer до 1,14; теперь он может отображать больше типов данных о температуре, включая температуру выхлопных газов с экземплярами данных NMEA 2000 0, 1, 2. Таким образом, вы можете контролировать три датчика выхлопных газов из этой программы. Он также может обновлять прошивку наших датчиков.

В недавнее обновление наших шлюзов, мы добавили преобразование температуры выхлопных газов в предложение NMEA 0183 XDR (которое выглядит так: $YDXDR,C,22.0,C, EXHAUST *0B). Это позволяет пересылать данные с нового датчика на NMEA 0183. В текущем обновлении мы добавили текстовые панели данных «Температура выхлопных газов» и настраиваемый круглый датчик температуры к Web Gauges особенность нашего NMEA 2000 Wi-Fi Gateway, NMEA 0183 Wi-Fi Gateway, NMEA 0183 Wi-Fi Router.

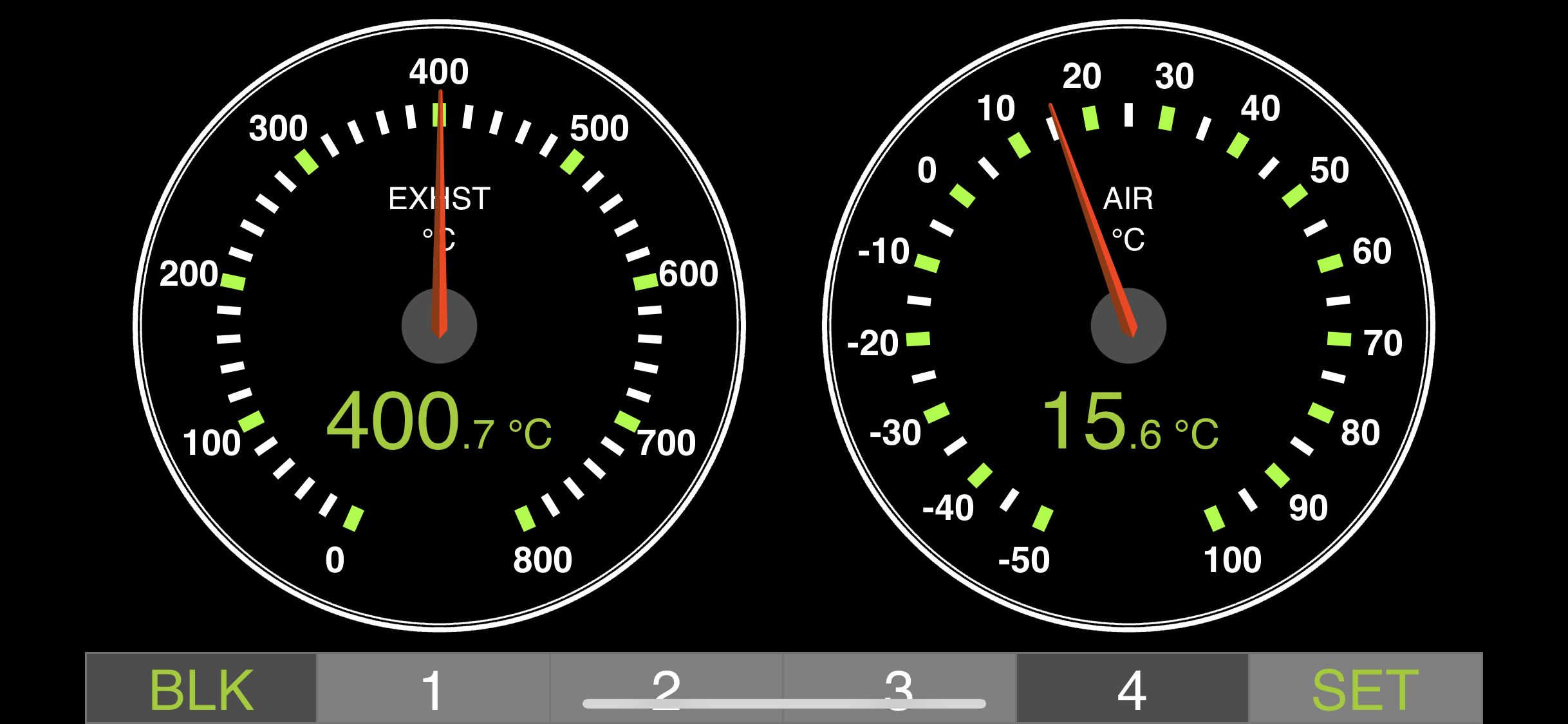

Рисунок 2. Новый круглый датчик температуры

Новый круглый датчик температуры имеет регулируемую шкалу до 800 градусов Цельсия, чтобы охватить весь диапазон температур. Exhaust Gas Sensor. Этот датчик также можно использовать с любым другим типом данных о температуре, поддерживаемым в Web Gauges (вода, воздух, охлаждающая жидкость двигателя, масло и т. д.).

Рисунок 3. Новые типы данных двигателя

В этом обновлении Web Gauges мы также добавили текстовые панели данных для наклона/дифферента двигателя, нагрузки, крутящего момента и передачи. Сейчас Web Gauges охватить все параметры двигателя поддерживается в NMEA 2000, за исключением предупреждений (ожидается в следующем обновлении).

Exhaust Gas Sensor — шестнадцатый продукт нашей компании, и он не в первую очередь связан с температурой выхлопных газов:

① Если вам нужно просмотреть данные двигателя на картплоттере NMEA 2000, вы можете преобразовать данные двигателя в NMEA 2000 с помощью нашего Engine Gateway YDEG-04 или J1708 Engine Gateways YDES-04, в зависимости от типа двигателя. Если ваш двигатель не имеет цифровых интерфейсов, мы обычно рекомендуем ActiSense EMU-1.

② Некоторые двигатели (очень немногие модели) определяют температуру выхлопных газов, а наши Engine Gateway YDEG-04 можете переслать его на NMEA 2000. Если в вашем двигателе нет поддержки температуры выхлопных газов, наша Exhaust Gas Sensor может использоваться для передачи этих данных в NMEA 2000.

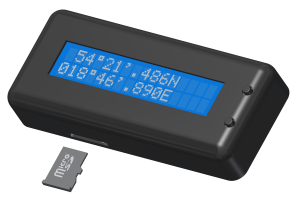

③ Text Display с прошивкой «Мониторинг двигателя и бака» показывает температуру выхлопных газов наряду с другими параметрами двигателя. Это хороший выбор, если вам нужен дополнительный дисплей в кабине или машинном отделении.

④ Программное обеспечение для ПК Voyage Recorder поддерживает до четыре датчика выхлопных газов. Вы можете записать данные и экспортировать их в электронную таблицу для анализа температуры выхлопных газов, а также других параметров двигателя и окружающей среды.

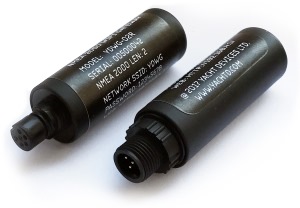

⑤ Наш NMEA 2000 Wi-Fi Gateway пересылает данные с NMEA 2000 на ноутбуки и смартфоны и наоборот. Вы можете использовать эти данные в любой программе для ПК или мобильном приложении. Устройство также имеет встроенный веб-сервер, который содержит "Web Gauges"страница. Он имеет четыре «экрана» с настраиваемой компоновкой и датчиками, позволяет просматривать данные о судне (включая двигатели) прямо из веб-браузера без какого-либо приложения. Вы можете создать дисплей прибора с любого планшета или смартфона.

⑥ NMEA 0183 имеет ограниченную поддержку данных двигателя, но все наши продукты NMEA 0183 поддерживают предложения $PCDIN и $MXPGN для передачи всех данных двигателя через NMEA 0183. Вы можете использовать наш NMEA 0183 Gateway YDNG-03 для подключения устройства NMEA 0183 или последовательного порта ПК к сети NMEA 2000. Но если вы используете ПК, NMEA 2000 USB Gateway является предпочтительным.

⑦ NMEA 0183 Wi-Fi Router не имеет соединений NMEA 2000, но имеет Wi-Fi, Web Gauges, четыре порта NMEA 0183 и порт SeaTalk1. Вы можете подключить его к NMEA 2000 с помощью YDNG-03 (см. выше), и Web Gauges сможет отображать точно те же данные, что и Web Gauges NMEA 2000 Wi-Fi Gateway YDWG-02. Router позволяет подключить все старое оборудование.

⑧ Бесплатное CAN Log Viewer программа требует NMEA 2000 Wi-Fi Gateway или NMEA 2000 USB Gateway в качестве аппаратного интерфейса к NMEA 2000. Он также может отображать файлы журналов Engine Gateway YDEG-04 и картплоттеры Raymarine. Эта программа позволяет просматривать сообщения на уровне сети, видеть декодированные сообщения NMEA 2000 и J1939 (чтобы вы могли проверить, какие данные передает ваш двигатель), изменять настройки устройств NMEA 2000 и обновление прошивки наших датчиков.

Все обновления доступны в разделе загрузок . Чтобы узнать больше о Exhaust Gas Sensor, см. страница продукта или Руководство пользователя.
