Yacht Devices Новости: Engine Gateway 1.02: калибровка датчиков топливных баков

Рады представить новую прошивку для нашего Engine Gateway с калибровкой датчиков топливного бака и поддержкой температуры выхлопных газов.

Новая прошивка предназначена для владельцев двигателей, имеющих вход для аналогового датчика уровня топлива в баке на блоках управления двигателем (ECU). Калибровка уровня топлива необходима, поскольку датчику неизвестна емкость и форма бака. Например, указатель уровня топлива может показывать уровень топлива на уровне 80 %, когда на самом деле в баке только около 50 %, и 30 %, когда на самом деле в баке 10 %.

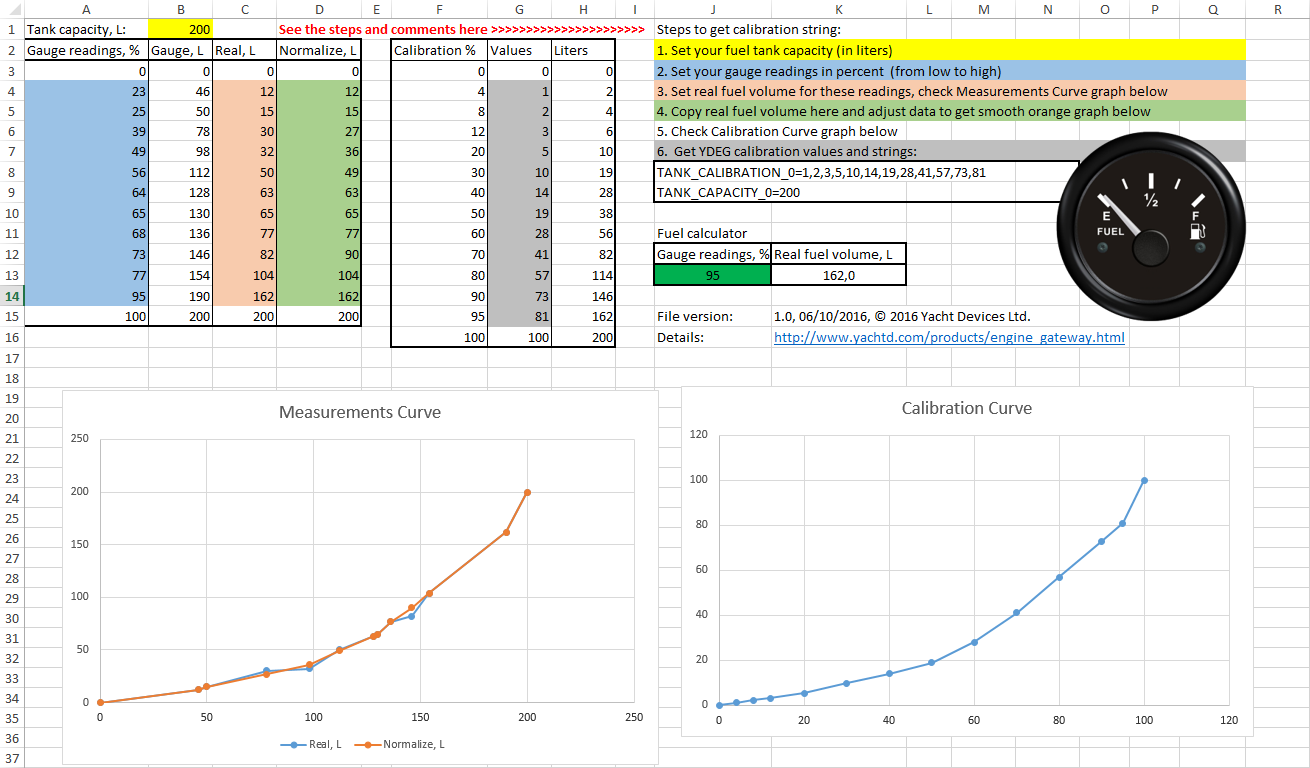

На нашем тестовом судне, Dufour 375GL с двигателем Volvo Penta D2-40F и баком на 200 л, в бортовом журнале есть набор записей (мы собирали данные в течение пяти лет!), которые помогают нам получать реальные данные об остаточном объеме топлива с помощью аналогового указателя уровня топлива. Как вы можете видеть на графике выше, когда мы видим 30% на дисплее указателя, это на самом деле означает 20 л или 10% емкости бака.

В новой прошивке YDEG мы добавили настройку TANK_CAPACITY, и вы можете настроить емкость для всех 10 поддерживаемых баков:

	TANK_CAPACITY_0=200
	TANK_CAPACITY_1=90
	...

Мы также добавили настройку TANK_CALIBRATION (индивидуальную для каждого бака), которая позволяет установить 12 точек калибровки при показаниях указателя 4%, 8%, 12%, 20%, 30%, 40%, 50%, 60%, 70%, 80%, 90% и 95% (при условии, что показания 0% и 100% не требуют калибровки). Прибор будет интерполировать показания указателя по точкам калибровки.

Например, на графике выше вы можете видеть, что 50% на дисплее на самом деле означают 38 литров или 19%. Таким образом, вам следует установить 19 в качестве значения точки калибровки 50%. Полная калибровочная строка для нашего бака:

	# Points:          4,8,12,20,30,40,50,60,70,80,90,95%
	TANK_CALIBRATION_0=1,2, 3, 5,10,14,19,28,41,57,73,81

Для упрощения получения калибровочной строки мы подготовили файл Excel. Вам нужно только указать показания вашего датчика и измеренный оставшийся объем топлива, чтобы получить расчетную калибровочную строку.

Также в этой версии прошивки добавлена поддержка температуры выхлопных газов двигателя (J1939 PGN 65270/ SPN 173). Данные отправляются в сеть NMEA 2000 в сообщении «Температура, расширенный диапазон» с PGN 130316.

Это сообщение не поддерживается устаревшим оборудованием NMEA 2000, но вы можете использовать нашу Text Display с прошивкой для мониторинга двигателя и бака, чтобы просмотреть данные. На этом небольшом дисплее отображается температура выхлопных газов, а также все другие данные NMEA 2000 для четырех двигателей, а также уровень баков (в процентах и литрах) и вместимость бака.

Обновление прошивки бесплатное и доступно для скачать здесь. Если у вас возникнут вопросы относительно обновления прошивки, обратитесь к разделу IX Руководства.

Дополнительная информация о Engine Gateway: www.yachtd.com/products/engine_gateway.html
