Smart Relay YDSR-01
Реле коммутирует две нагрузки одним выключателем. Устройство подключает первый канал нагрузки после включения. Для подключения второго канала необходимо выключить и снова включить выключатель в течение одной секунды.
Это устройство пригодится, если у вас есть две нагрузки, но только один выключатель питания. Например, у вас на мачте установлена комбинированная палубная/навигационная лампа, а внутри мачты проходят только два провода (плюсовой и минусовой). "Умное" реле включает питание первого канала при включении выключателя питания, а питание второго канала — при двухкратном переключении выключателя питания в течение одной секунды.
"Умное" реле содержит бистабильное реле RT424F05 и потребляет энергию только во время переключения каналов; в остальное время потребление составляет менее 0,5 мА. Устройство может переключать нагрузки постоянного тока напряжением 7–28 В с непрерывным током до 10 А и пиковым током 20 А (4 секунды, коэффициент заполнения 10 %). Для переключения между каналами необходимо выполнить циклическое отключение и включение питания в течение одной секунды. Если вам нужно, чтобы одна нагрузка была постоянно включена, а вторая также включалась после быстрого циклического отключения и включения питания, просто подключите первую нагрузку к входным клеммам питания, а вторую — к каналу 2.

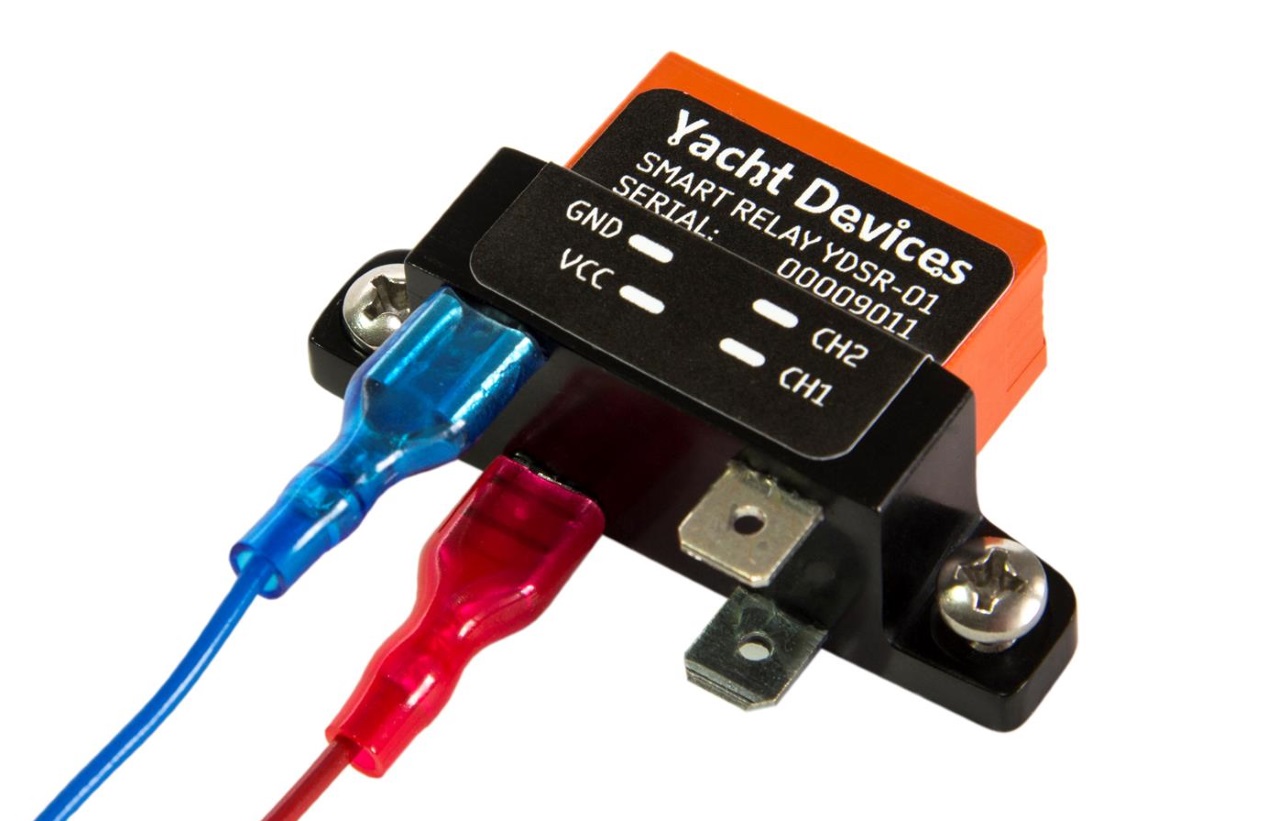

Рисунок 1. "Умное" реле YDSR-01 (см. другие изображения)
Несмотря на то, что устройство является водонепроницаемым, его клеммы открыты, и морская вода может вызвать короткое замыкание. Не размещайте устройство в местах, где оно может оказаться под водой, намокнуть под дождем или попасть под брызги воды. Всегда устанавливайте в цепи электрический предохранитель.

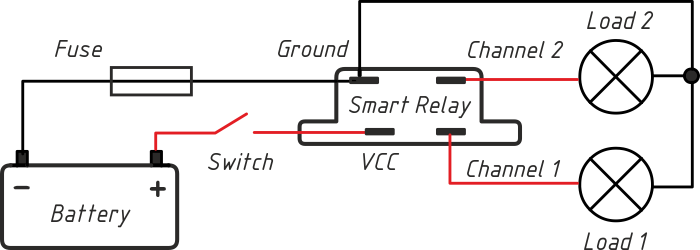

Рисунок 2. Электрическая схема
Сопротивление между выводом активного канала и выводом VCC всегда равно нулю. Умное переключение управляется микроконтроллером, расположенным внутри корпуса устройства. Наличие высокого напряжения (свыше 28 В) на выводе VCC может привести к необратимому повреждению устройства.
Варианты применения:
- установка поплавкового выключателя для трюмного насоса;
- установка дополнительного насоса для пресной воды.
Краткая видеопрезентация
(на английском языке) Yacht Devices "Умное" реле YDSR-01 от компании Kiel Nautic на выставке Dusseldorf Boat Show 2019 (версия на немецком языке доступна здесь).

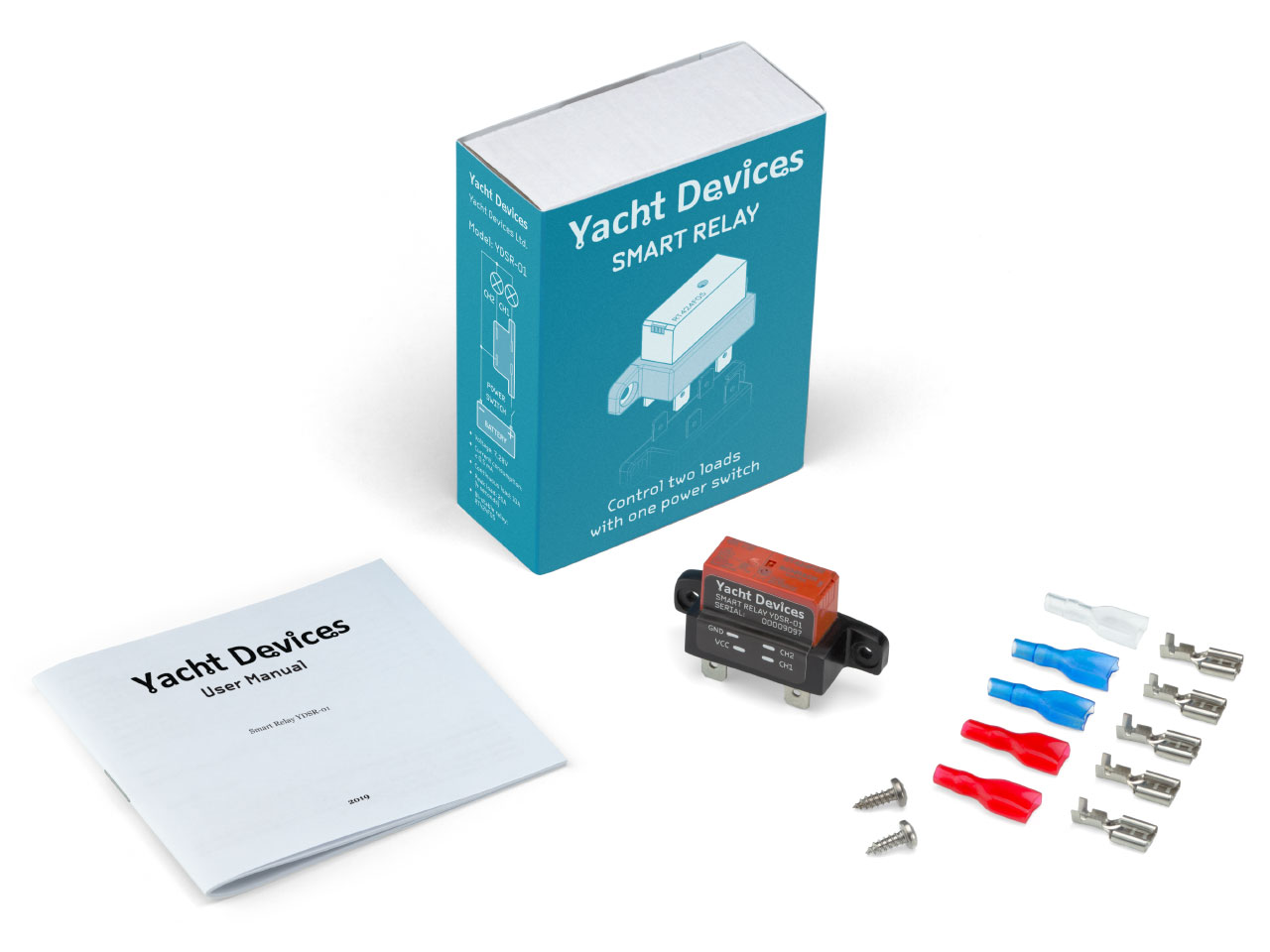

Устройство оснащено четырьмя стандартными клеммами типа «FASTCON» (6,3 мм × 0,8 мм). В комплект поставки входят пять изолированных разъемов, которые можно легко приобрести в любом магазине электроники.

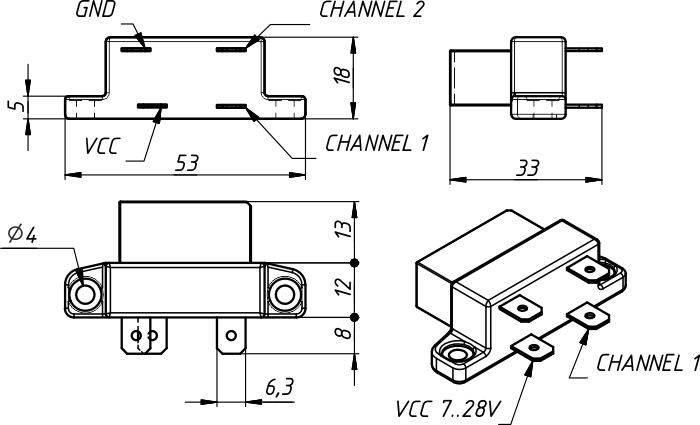

Рисунок 3. Схема "Умного" реле (все размеры указаны в миллиметрах)
Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
