Multiplexer YDNM-02
«Умный» мультиплексор оснащён пятью NMEA 0183 портами и одним портом SeaTalk, поддерживает автоматическое определение скорости портов и переключение режимов работы с помощью кнопки. Поддерживается гибкая настройка фильтрации, маршрутизации и обновление встроенного ПО.
Умный Мультиплексор с пятью портами NMEA 0183 и одним портом SeaTalk, функцией автоматического определения скорости порта и простой настройкой одним нажатием кнопки! И, конечно же, он оснащён гибкими фильтрами, правилами маршрутизации и поддерживает обновление прошивки.
Идея заключалась в том, чтобы создать самый простой Мультиплексор в мире. В нашей лаборатории проект назывался "Простой мультиплексор", но позже мы добавили множество функций и убрали слово "Простой". Тем не менее, мы уверены, что он по-прежнему остается самым простым в установке. Вместо ноутбука и программного обеспечения вам понадобится всего лишь скрепка.
Рисунки 1–6. Готовые настройки (используйте ползунок)
Мультиплексор имеет шесть предустановок с различными скоростями портов и схемами маршрутизации. Предустановки можно выбрать, нажав скрытую кнопку. Порты можно настроить на автоматическое определение скорости подключенного оборудования.
В предустановке № 1 (см. рис. 1) 3 из 5 портов настроены на скорость "AUTO". Это означает, что вам не нужно беспокоиться о скорости подключаемого оборудования NMEA 0183. Порт №4 в настройке №1 настроен на скорость 4800 бит/с, но вам не нужно беспокоиться, что он будет перегружен сообщениями AIS из порта №5, поскольку согласно схеме маршрутизации он принимает данные от портов №3, №4 и SeaTalk.

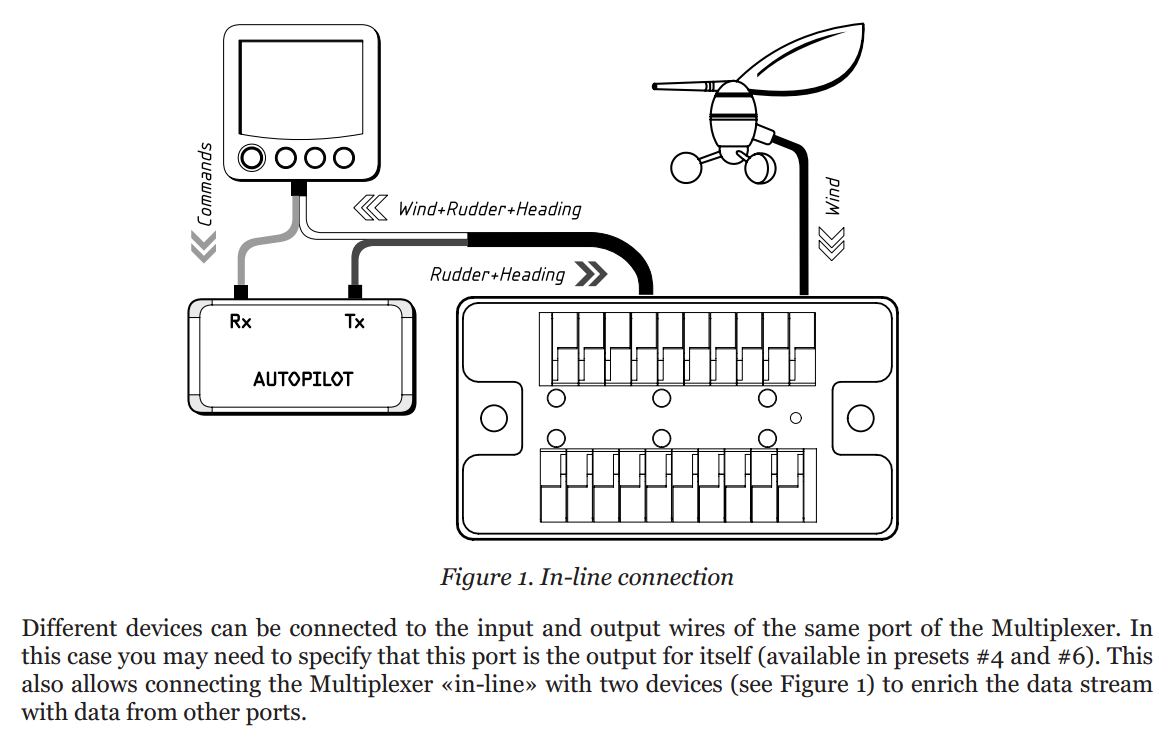

Порты могут быть маршрутизированы на самих себя, что позволяет мультиплексировать данные от SeaTalk и 5 различных источников NMEA 0183 (см. пресет №6 на рисунке 6) и отправлять их на 3 или более различных приемников (к источнику может быть подключено несколько приемников, но приемник может получать данные только от одного источника).

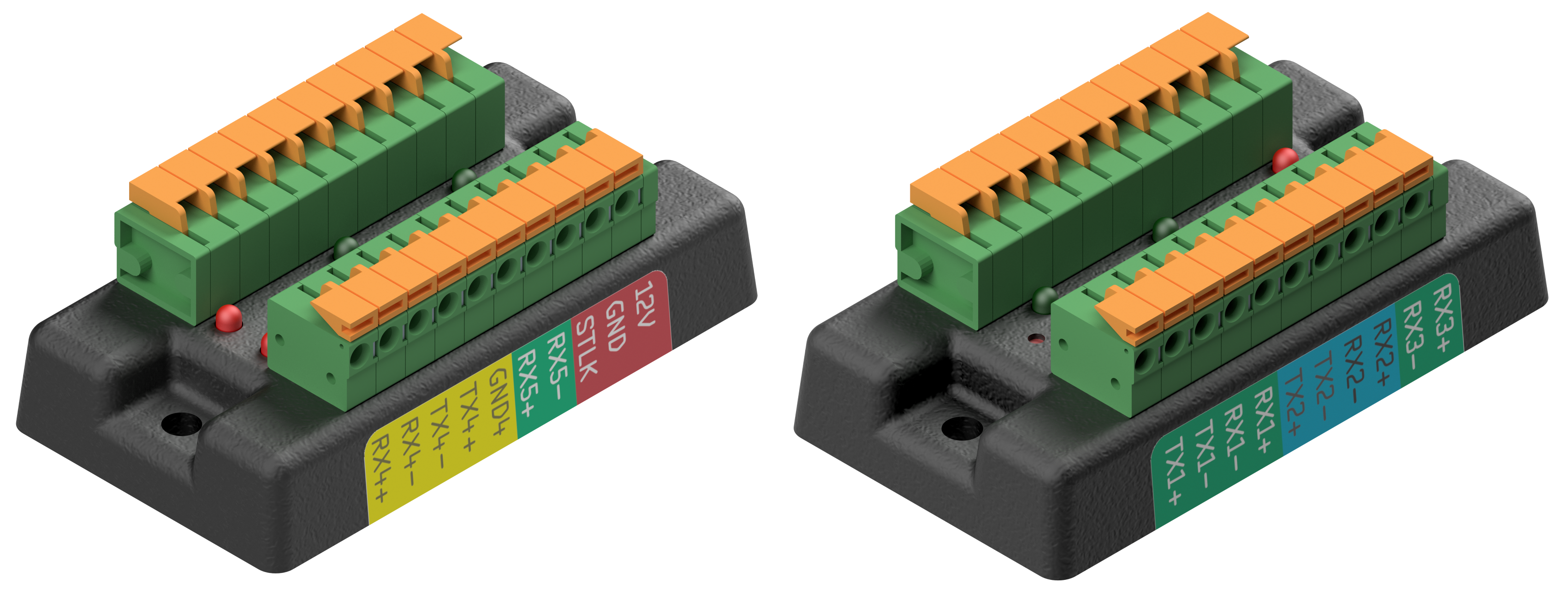

Рисунок 7. Мультиплексор NMEA 0183 YDNM-02 (кликните для увеличения)
Если вы не нашли подходящего пресета, вы можете изменить любой параметр любого пресета: скорость, маршрутизацию, фильтры данных или режим туннелирования. Это можно сделать с помощью команды, отправленной на любой порт Мультиплексора. В настройках также можно заблокировать кнопку, чтобы предотвратить случайное переключение пресета некомпетентным персоналом.
Особенности продукта:
- 5 портов NMEA 0183 (2 порта TX/RX, 1 порт TX/RX с гальванической развязкой 2500 ВRMS, 2 порта только RX);
- 1 порт SeaTalk (возможно подключение нескольких устройств);
- поддерживаются как "односторонние" (RS-232), так и "дифференциальные" (RS-422) соединения NMEA 0183;
- порты NMEA можно настроить на любую скорость от 300 до 115200 бит/с, а также на скорость AUTO;
- двунаправленное преобразование данных между SeaTalk и NMEA 0183 с поддержкой автопилота;
- индивидуальные фильтры на всех портах (по номеру датаграммы, формату предложения или идентификатору отправителя) для входящих и исходящих сообщений;
- индивидуальные правила маршрутизации для всех портов, поддерживается маршрутизация портов NMEA 0183 на самих себя;
- режим "туннеля" для подключения старого, нестандартного и Navtex-оборудования;
- поддерживается обновление прошивки через последовательный порт.

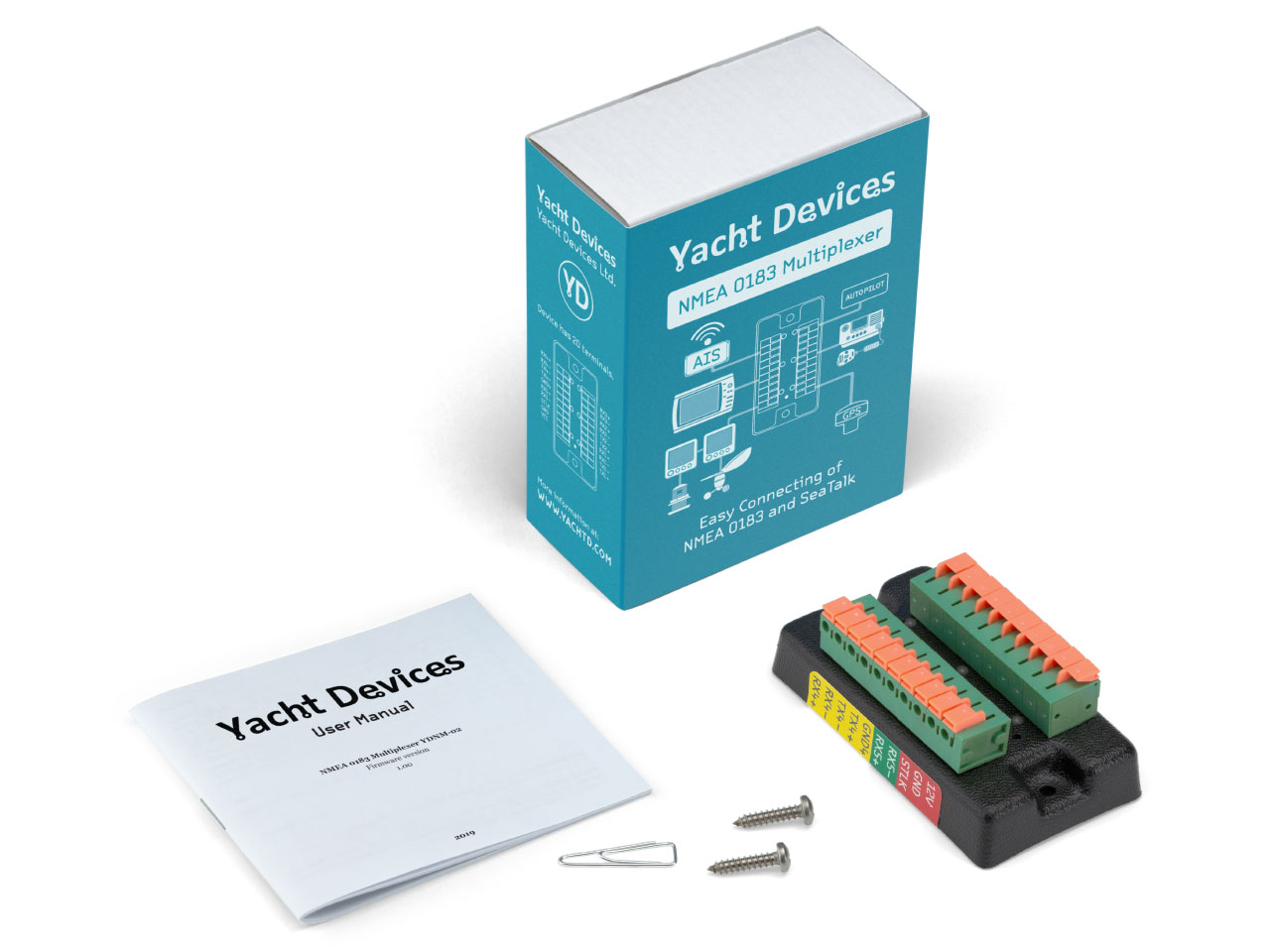

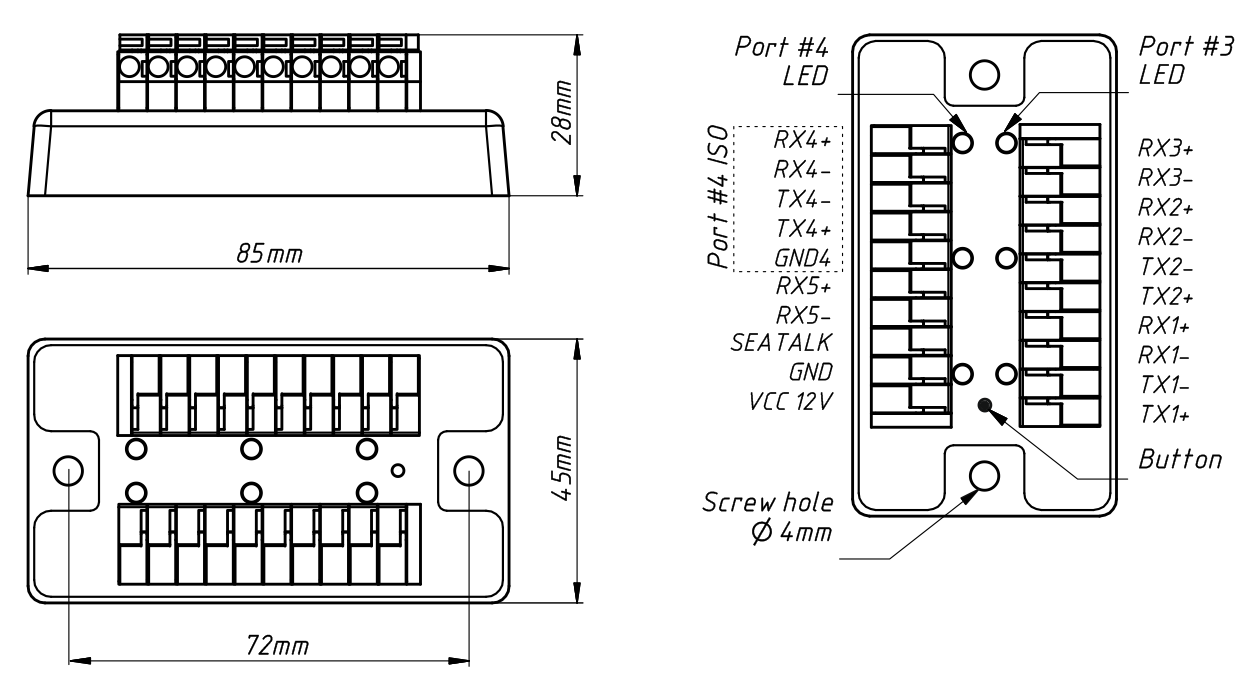

При выборе места установки Мультиплексора следует выбрать сухое место. Несмотря на то, что корпус Мультиплексора водонепроницаем, клеммы остаются открытыми, и попадание морской воды может привести к короткому замыканию. Мультиплексор можно закрепить в любом положении с помощью двух отверстий для винтов (диаметр 4 мм, расстояние между центрами 72 мм) и винтов, входящих в комплект поставки.
Рисунок 8. Схема Мультиплексор NMEA 0183 YDNM-02 (см. фотографии)
Дополнительные технические сведения см. в Руководстве пользователя и Часто задаваемые вопросы.
