Для двух нагрузок нужны как минимум три провода. Но что, если проложены только два? Не нужно заново прокладывать проводку в мачте, снимать обшивку подволока или сверлить переборки. Попробуйте Smart Relay.
Дело о Smart Relay Отлит из пластика и водонепроницаем. В нем установлено бистабильное реле, которое потребляет энергию только во время переключения, в остальное время Устройство потребляет ток менее 0,5 мА, поэтому дополнительного воздействия на аккумуляторы не возникает. С его помощью можно включить дополнительную нагрузку или переключиться между двумя нагрузками. Секрет в микроконтроллере и конденсаторе внутри.
Заменить проводку не всегда просто. Канал может поворачивать за камбузом, отверстие в переборке — быть залито силиконом. Чтобы протянуть новый провод, приходится разобрать пол-лодки, проложить запасную протяжку и всё собрать обратно.

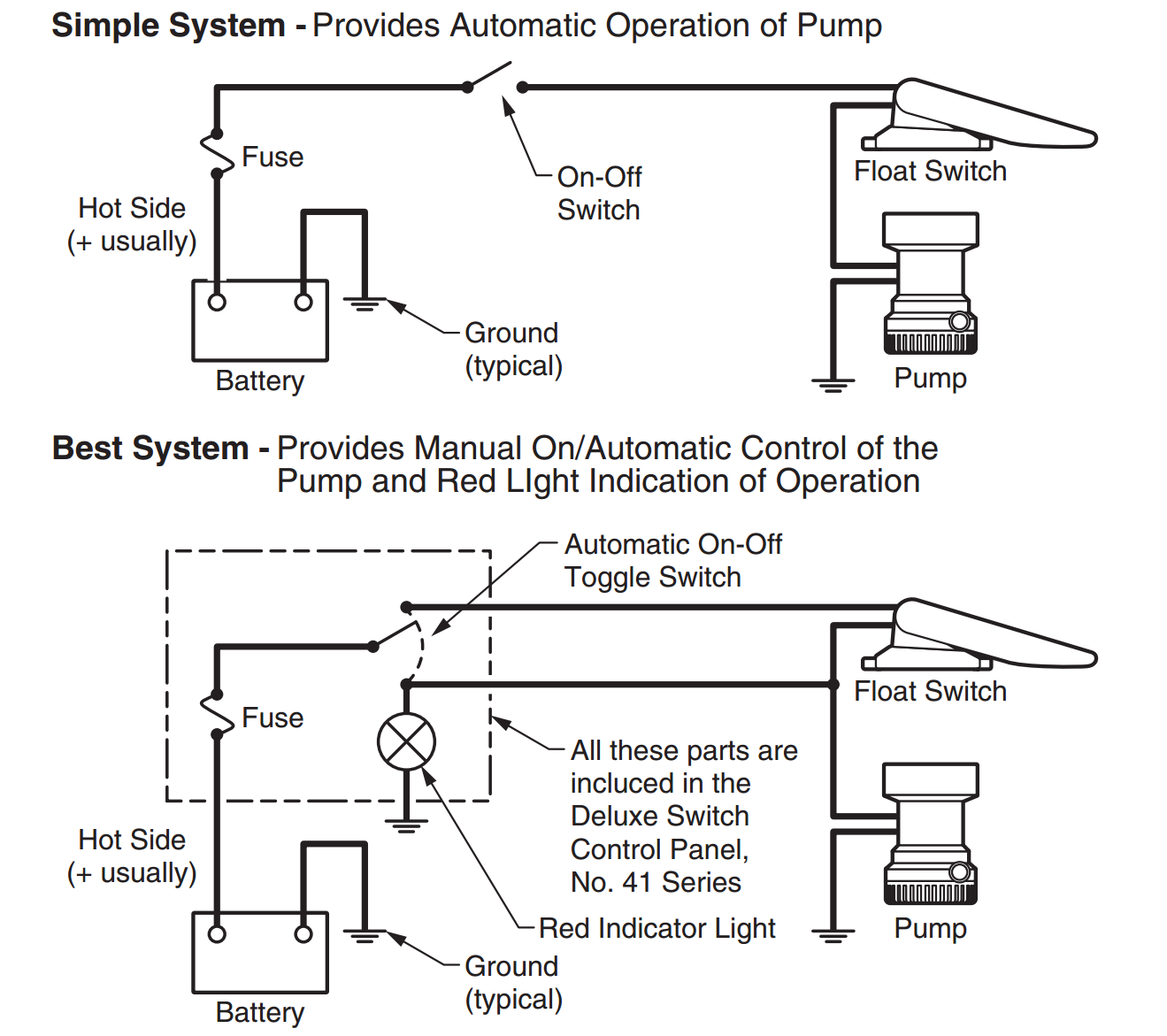

Рисунок 1. Схема подключения из руководства по поплавковому выключателю Rule Industries.
Например, у вас есть трюмный насос и вы хотите добавить поплавковый выключатель. Однако вы также хотите сохранить ручное управление и не хотите заменять 2-проводной кабель 3-проводным. И, конечно же, вам не нравится идея заменить кнопку на панели на трехпозиционный переключатель.

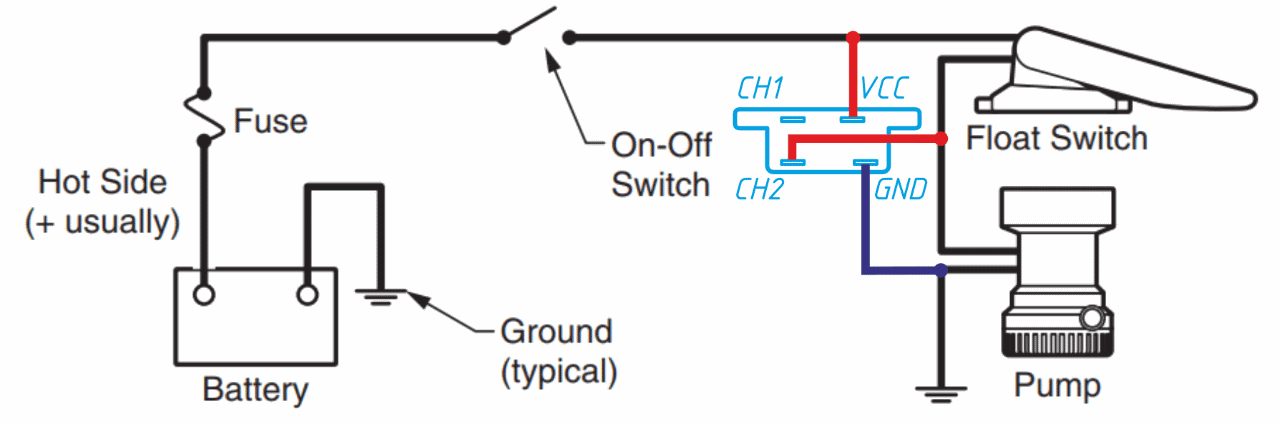

Рисунок 2. Ручное/автоматическое управление с помощью Smart Relay.
Smart Relay — идеальное решение для этого случая. Он имеет два выходных канала (CH1 и CH2 на рисунке 2). При включении питания Smart Relay всегда включает канал 1, а быстрый цикл включения питания вызывает переключение между каналами.
На рисунке 2 канал 2 Smart Relay подключён к питанию помпы параллельно поплавковому выключателю. При обычном включении канал 2 неактивен, помпой управляет поплавок. Выключите и снова включите питание в течение секунды: канал 2 включится, ток пойдёт от VCC к CH2, и помпа заработает.

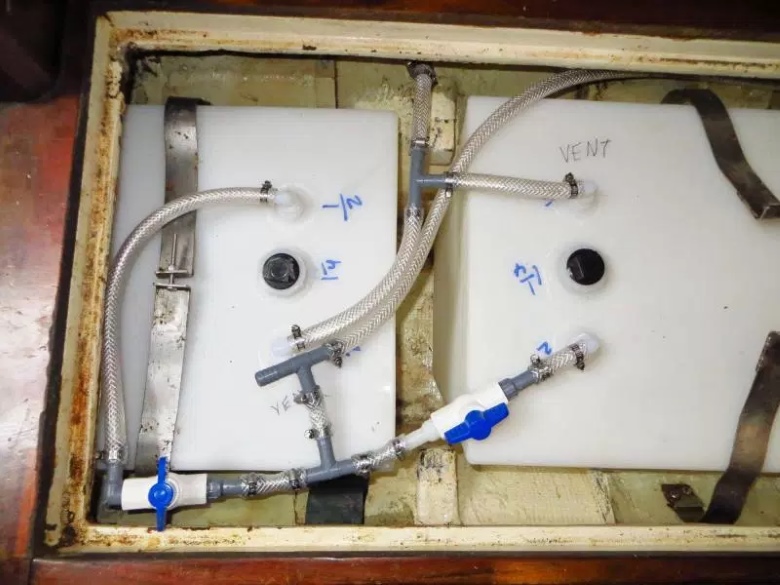

Рисунок 3. Соединение двух баков для воды (фото с сайта закатанер)
Если вы собираетесь в длительный круиз, возможно, будет хорошей идеей установить дополнительный насос пресной воды для второго бака. Вы можете забыть о ручном переключении баков и в худшем случае у вас останется запасной насос. Smart Relay может облегчить установку. Подключите первый насос к каналу 1, а второй насос к каналу 2. Первый насос включается обычным способом, и для включения второго насоса вместо первого нужно будет нажать вкл-выкл-вкл. Легко? Да, вам не нужно прокладывать дополнительные электрические провода для второго насоса и не нужно устанавливать дополнительный выключатель на панели кнопок.
Smart Relay может выручить при замене одиночного топового огня комбинированным топовым огнём и палубным прожектором. Конечно, лучше иметь два отдельных выключателя. Но мы знаем яхту, где прожектор годами не работал: владелец не находил времени и желания разбирать подволок. Для доступа к проводам от панели к степсу мачты пришлось бы снять поручни и пластиковые панели с герметизированными швами. Поэтому Smart Relay его порадовал: теперь палубный свет можно включать и выключать в дополнение к топовому огню. Неидеальное решение гораздо лучше, чем никакого.
Smart Relay доступен только для цепей постоянного тока 12 В (работает от 6 до 16 В) и может коммутировать нагрузки с длительной нагрузкой до 8 А и пиковой нагрузкой 15 А (4 секунды, рабочий цикл 10%).
UPDATE: все реле, поставляемые в июне 2018 г. или позже, работают в цепях с максимально допустимым напряжением 28 В.
Подробнее об этом продукте вы можете узнать на домашняя страница и закажите его за $69..
