Yacht Devices Новости: Rudder Angle Adapter YDRA-01: положение руля в NMEA 2000

Новый адаптер подключает резистивные датчики угла и датчики с выходным напряжением 0–5 В к NMEA 2000. Его можно использовать автономно или параллельно с аналоговыми датчиками.

С этим адаптером вам не нужно ничего менять в вашей текущей установке. Калибровка по семи точкам позволяет избежать механических регулировок. Его можно использовать отдельно или вместе с цифровыми датчиками или параллельно с большинством типов аналоговых датчиков 12 В.

Адаптер совместим с датчиками угла с максимальным сопротивлением менее 400 Ом, включая датчики европейского (диапазон от 10 до 180 Ом, заводская конфигурация) или американского стандарта (диапазон от 240 до 33 Ом), а также с датчиками с выходным напряжением 0–5 В.

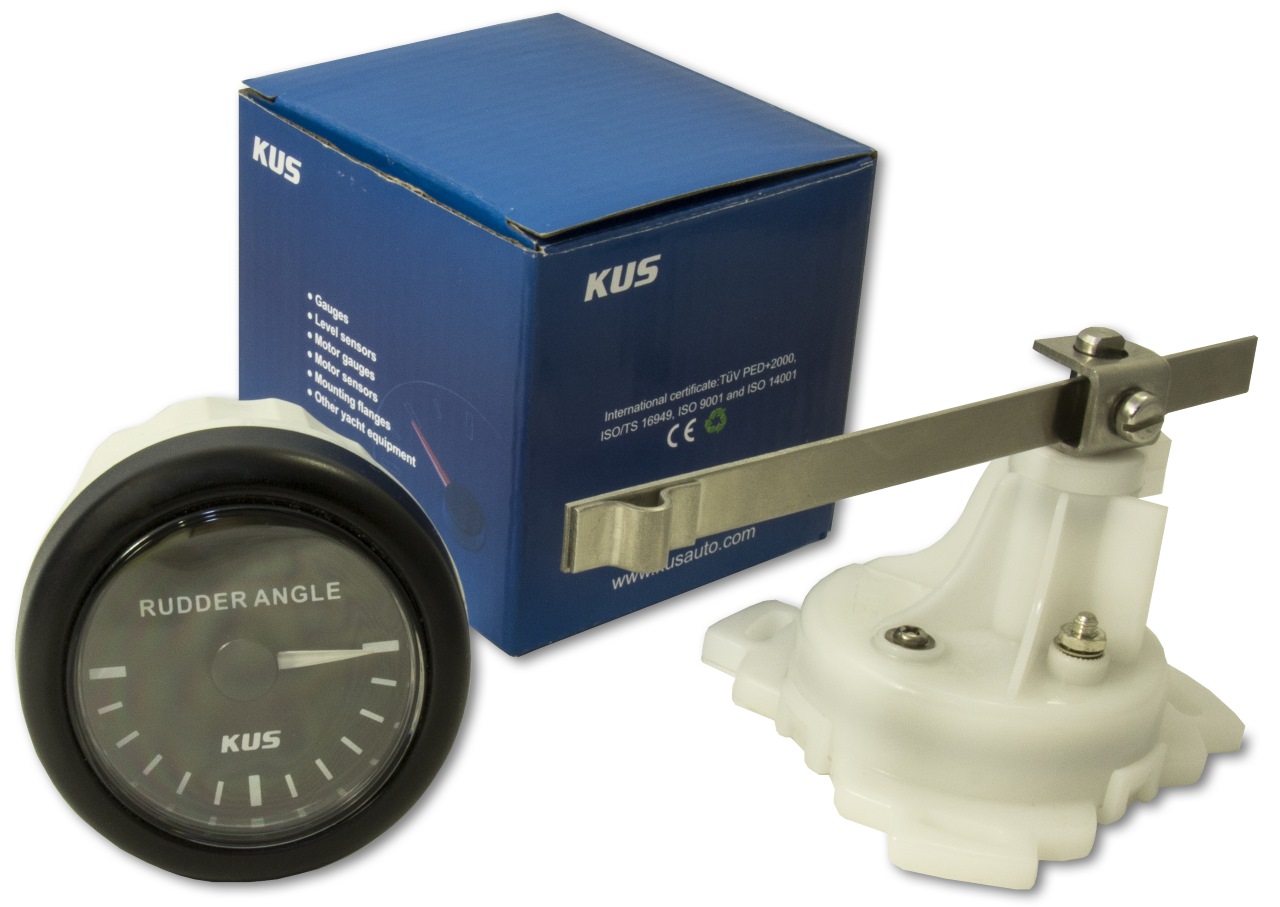

Стрелочный указатель не обязательно аналоговый и не обязательно имеет катушки. Мы купили недорогой комплект KUS с датчиком и стрелочным прибором за 59 долларов. Без датчика на его входе было 5 В, а с датчиком напряжение менялось от 0 до 3 В при перекладке руля от крайнего левого до крайнего правого положения. Мы сменили заводской резистивный тип на датчик 0–5 В, задали три точки калибровки — крайнее левое, нулевое и крайнее правое положения, — и адаптер заработал с этим прибором.

Конфигурацию и калибровку (при необходимости) можно выполнить с ПК, подключенного к NMEA 2000, или с картплоттера, который позволяет редактировать строки описаний установки (эти строки хранятся в ROM устройства и обычно содержат заметки или контакты установщика).

Если у вас нет такого оборудования, калибровку и настройку можно выполнить с помощью карты MicroSD. Адаптер оснащен слотом MicroSD, который можно использовать для обновления прошивки, настройки, калибровки и регистрации. Таким образом, адаптер можно использовать на любой лодке и устанавливать без какой-либо конкретной модели MFD, программного обеспечения или другого оборудования.

Подробную информацию о подключении и настройке Адаптера см. см. руководство пользователя.

В наличии имеются модели с разъемом NMEA 2000 Micro Male и с разъемом Raymarine SeaTalk NG.

Чтобы узнать больше об этом продукте или закажите, пожалуйста см. страницу продукта.
