Yacht Devices Новости: Беспроводной мост NMEA 2000 из двух Wi-Fi Gateway

Пара шлюзов Wi-Fi может действовать как беспроводной расширитель NMEA 2000 и позволяет объединять две или более физические сети. Преимущества: экономия на кабелях, уменьшение количества отверстий в перегородках, безупречная гальваническая развязка, фильтрация трафика для снижения нагрузки на сети.

Шлюзы Wi-Fi поддержка протокола RAW, который передает все сообщения NMEA 2000 (включая собственные), и протокол NMEA 0183 (данные NMEA 2000 преобразуются в/из NMEA 2000). Оба протокола можно использовать для установки моста между двумя сетями NMEA 2000.

При заводских настройках шлюз создает сеть Wi-Fi с «YDWG» SSID (имя сети) и имеет IP-адрес 192.168.4.1. Чтобы настроить первый шлюз:

1. включите шлюз, второй шлюз должен быть выключен;
2. подключиться к сети «YDWG» Wi-Fi через мобильный телефон или ноутбук;
3. откройте «Точку доступа Wi-Fi» на административном веб-сайте (http://192.168.4.1/);
4. измените имя сети по умолчанию (SSID) «YDWG» на любое другое, например, на «MyBoat»;
5. подключитесь к сети «MyBoat», чтобы проверить настройки.

Подключите второй шлюз и настройте его в качестве клиента «Wi-Fi»:

1. включите шлюз и подключитесь к сети «YDWG» Wi-Fi;
2. откройте страницу «Клиент Wi-Fi» на административном веб-сайте;
3. в разделе «Настройки IP-адреса» выберите «Статический IP» и установите IP-адрес 192.168.4.100, маску сети 255.255.255.0 и адрес шлюза 192.168.4.1;
4. нажмите кнопку «Сохранить» (а не «Сохранить и применить») в «Настройках IP-адреса»;
5. просканируйте сети Wi-Fi и выберите «MyBoat», укажите пароль и нажмите «Подключиться!» кнопка;
6. подключитесь к сети «MyBoat» и откройте http://192.168.4.100/ чтобы проверить ваши настройки.

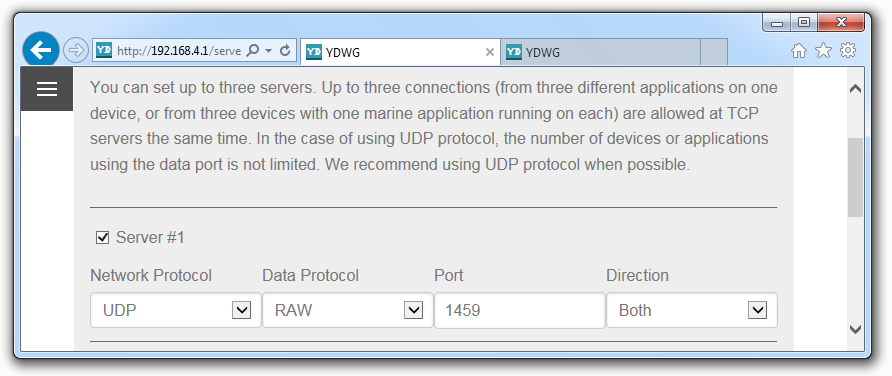

Рисунок 1. Пример настроек сервера

Для сопряжения шлюзов необходимо настроить оба с использованием протокола UDP и установить один и тот же номер порта. Например, откройте страницу «Сервер NMEA» на втором шлюзе (http://192.168.4.100/) и настройте любой сервер на использование сетевого протокола «UDP», протокола данных «RAW» и порта 1459 в «Обаих» направлениях (см. рисунок 1). Откройте ту же страницу на первом шлюзе (http://192.168.4.1/) и настройте любой сервер так же, как указано выше. Вуаля!

Убедитесь, что все работает так, что вы можете видеть данные из первой сети во второй и наоборот. Теперь мы покажем, как можно настроить параметры.

Во-первых, вы можете добавить третий шлюз. Все делается так же, как и во втором случае, но используется следующий IP-адрес 192.168.4.101. Поздравляем, вы присоединились к трем сетям NMEA 2000!

Если ваши шлюзы используются только как расширители, возможно, стоит сделать сеть невидимой и скрыть ее от других устройств, чтобы предотвратить нежелательные подключения:

1. на странице «Клиент Wi-Fi» второго шлюза в поле «Другое» укажите имя сети и нажмите «Подключиться!»;
2. на странице «Точка доступа Wi-Fi» первого шлюза отметьте галочкой «Сделать сеть скрытой» и нажмите «Изменить настройки точки доступа».

Отныне для подключения к вашей сети с ноутбука или смартфона вам нужно будет выбрать «Другая сеть..» (или что-то в этом роде) и ввести ее имя вручную.

Если у вас на лодке уже есть сеть Wi-Fi, вы можете настроить оба шлюза как клиенты существующей сети. Сигнал маршрутизатора Wi-Fi обычно сильнее и позволяет расширить диапазон, но обычно это не требуется.

Но что, если вам нужно только получить данные о глубине из первой сети во второй? Нет причин флудить обе сети. Вы можете переключить направление данных на первом шлюзе на «Только передача» с «Оба» и на «Только прием» на втором шлюзе. Это уменьшит трафик в первой сети, но не во второй.

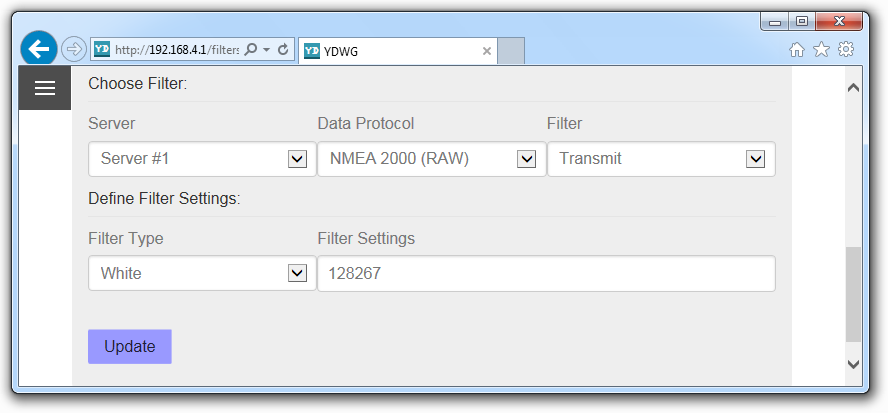

Рисунок 2. Настройки фильтра

Для уменьшения трафика во второй сети можно настроить фильтр «Передача» для протокола «RAW» первого сервера шлюза на тип «Белый» и установить значение 128267 (рисунок 2), это номер сообщения (PGN) сообщений «Глубина воды». В этом случае первый шлюз будет передавать только глубину воды.

Это выглядит просто, но мы знаем, что многие из наших клиентов знакомы не с NMEA 2000, а скорее с NMEA 0183. В этом случае вы можете переключить серверы обоих шлюзов с протокола RAW на NMEA 0183 и установить «Белый» фильтр со значением «DPT» (предложение NMEA 0183 для глубины).

Также хотим обратить ваше внимание на нашу NMEA 2000 Bridge продукт. Он обеспечивает надежное проводное соединение между двумя сетями и предпочтителен для требовательных приложений. Сигнал Wi-Fi можно замаскировать и следует учитывать потерю соединения (несмотря на низкую вероятность).

Чтобы узнать больше о Wi-Fi Gateway, см. страница продукта. Чтобы узнать больше о NMEA 2000 Bridge, см. эта страница.
