Мы очень рады представить Circuit Control YDCC-04 и Switch Control YDSC-04. Эти устройства имеют низкое энергопотребление, экономичны и хорошо подходят для создания цифровой системы коммутации NMEA 2000 на судах малого и среднего размера.

Главный залог успешного плавания – знание своей лодки. Вы должны знать ее возможности, ее поведение в разных условиях и то, как работают ее системы. Из рекламы вы узнаете, что цифровая коммутация позволит вам сэкономить на кабелях, снизить сложность системы и управлять нагрузками из разных мест и удаленно, а также открывает двери для автоматизации судна.

Мы рады представить нашу чистую цифровую систему коммутации NMEA 2000, которая чрезвычайно проста и не требует для установки степени в области электроники или специального программного обеспечения.

Основным компонентом является Circuit Control, который имеет четыре фиксирующих (бистабильных) реле и клеммы для подключения четырех внешних кнопок с индикаторами LED. Управлять нагрузками можно с подключенных кнопок или через NMEA 2000.

Бистабильные реле сохраняют положение после отключения питания и потребляют энергию только при переключении. Средний ток Circuit Control — всего 30 мА; отключение встроенных светодиодов в настройках снижает его до 18 мА.

Следующим преимуществом реле является их совместимость с любым типом нагрузки: постоянного тока (DC), переменного тока (AC) или звуковой. Они не нагреваются при сильном токе и обеспечивают высоковольтную изоляцию. Механическая долговечность контактов составляет более 2 миллионов коммутационных операций.

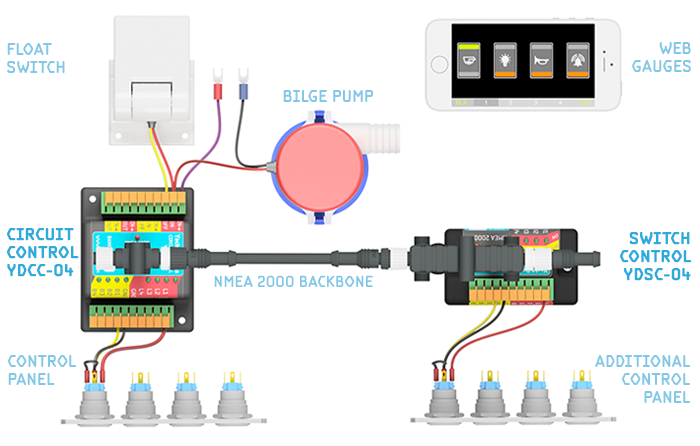

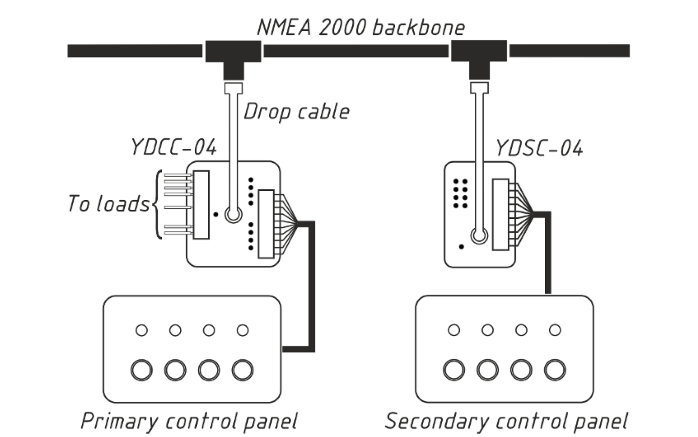

Рисунок 1. Типичная система с двумя панелями управления.

Switch Control YDSC-04 предназначен для установки дополнительных постов управления (см. рисунок 1) с дублирующими физическими кнопками и индикаторами LED. Он совместим с другими цифровыми коммутационными устройствами NMEA 2000, управляемыми стандартными NMEA 2000 PGN 127501 и 127502.

Многие системы цифрового управления требуют специальных кнопочных панелей. К Circuit Control и Switch Control подходят любые кнопки без фиксации, желательно со встроенным светодиодом. Это упрощает установку в существующий интерьер судна.

Единственное, что вам следует знать о NMEA в вашей установке, это то, что устройства, работающие вместе, должны иметь один и тот же «номер банка» (все устройства поставляются с запрограммированным нулевым номером), тогда как независимые системы цифровой коммутации в одной сети NMEA 2000 должны иметь разные номера банка (в NMEA 2000 разрешено 252 уникальных номера банка). Номер банка можно изменить с помощью подключенных кнопок или с помощью любого установочного программного обеспечения NMEA 2000.

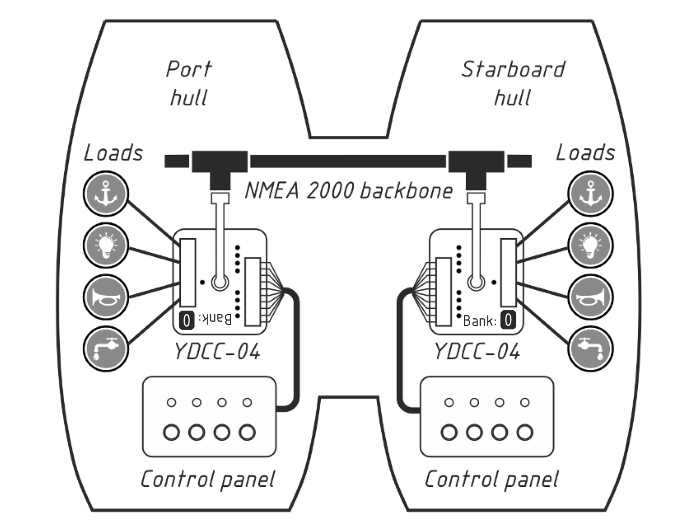

Рисунок 2. Параллельная нагрузка, синхронизированные блоки Circuit Control

Устройство Circuit Control может работать параллельно с другими устройствами (см. рисунок 2) и управляться с нескольких устройств Switch Control с совпадающим номером банка. Нагрузками также можно управлять из «виртуальные кнопки» Web Gauges, или автоматически управляется нашими датчиками.

Если у вас есть внешний доступ к сети Wi-Fi вашего судна, NMEA 2000 Wi-Fi Gateway со встроенным Web Gauges позволит вам управлять нагрузками отовсюду с помощью веб-браузера на любом устройстве (смартфоне, ПК, планшете и т. д.).

Circuit Control и Switch Control используют стандартные PGN NMEA 2000 и разработаны для совместимости с Oceanic Systems, Морские системы, Четко Диджитал, Maretron (см. стр. 27 в Руководство) и Карлинг Тек дисплеи и релейные модули. Чтобы проверить совместимость вашего MFD, найдите в списке NMEA 2000 PGN номера 127501 (в списке «Прием») и 127502 (в списке «Передача»).

UPDATE 13/12/2018: Нагрузки, подключенные к Circuit Control YDCC-04. можно управлять со всех картплоттеров с поддержкой CZone: сюда входят все современные модели Garmin, B&G, Lowrance, Simrad, Furuno и последние модели Raymarine (серии Axiom, eS, gS). К сожалению, эти сообщения не поддерживаются картплоттерами Garmin и Raymarine. Они используют системы цифровой коммутации CZone и EmpirBus, которые имеют собственные и недоступные публично протоколы. Мы надеемся, что эти левиафаны NMEA вернутся к следованию Стандарту, но мы также постараемся найти способ добавить режим совместимости в новых обновлениях прошивки. Оба наших устройства могут быть обновлены с CAN Log Viewer подключен к NMEA 2000 с помощью Wi-Fi или USB Gateway.

UPDATE 06/12/2018: Circuit Control и Switch Control сертифицирован Национальной ассоциацией морской электроники. Circuit Control и Switch Control были отправлены на сертификацию NMEA 2000, и мы ожидаем, что она будет принята к концу этого года.

Примеры систем цифровой коммутации доступны на сайте Страница Circuit Control, а клеммы и разъемы устройств описаны в Приложение C Руководства.

Circuit Control ($289) и Switch Control (UDS $149) есть в наличии. Чтобы узнать больше или заказать продукцию, посетите Circuit Control и Switch Control страницы.
